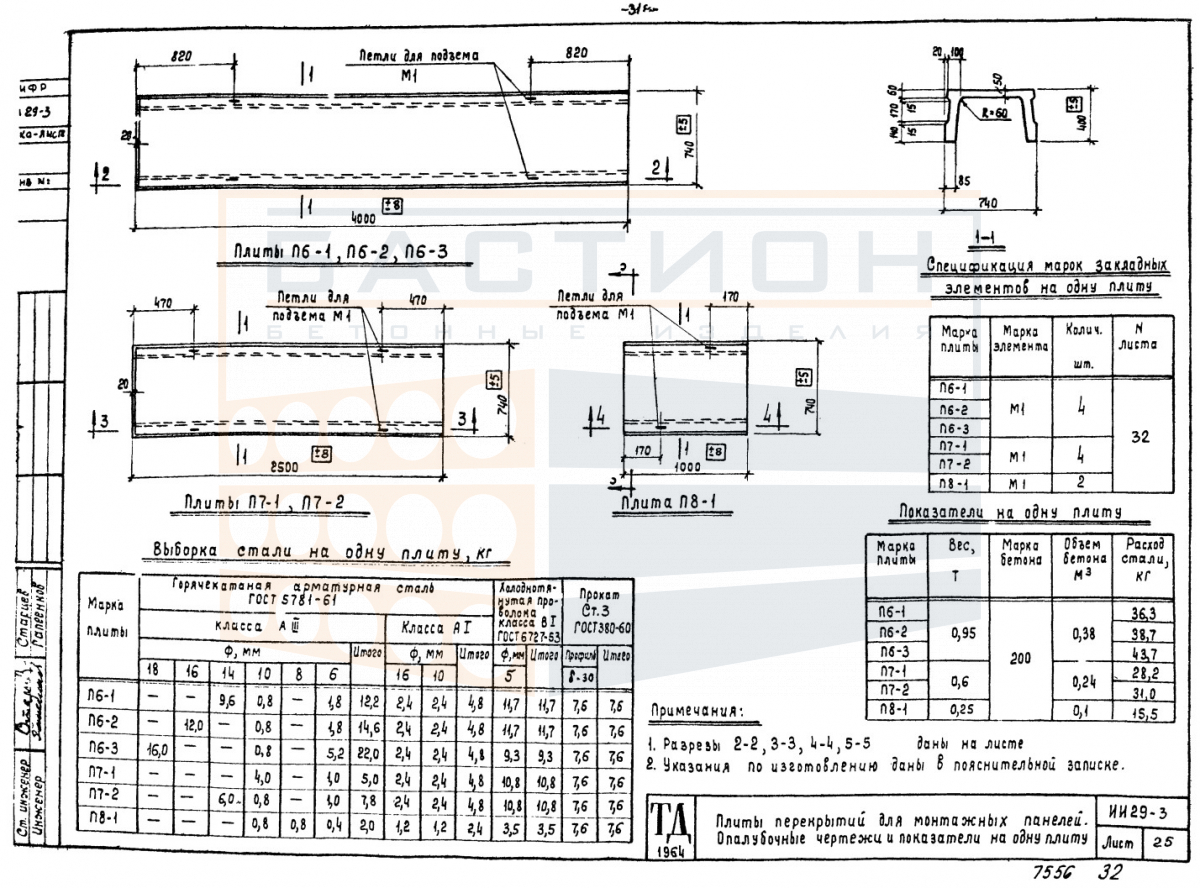

Плита перекрытия ребристая П 8-1, серия ИИ 29-3

Плита перекрытия ребристая П 8-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ 29-3 и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция с ребрами обеспечивает повышенную жесткость при относительно небольшой собственной массе, что позволяет использовать плиту в пролетах, требующих разгрузки перекрытия. Материал — тяжелый бетон и стальное армирование, обеспечивающее прочность и долговечность элемента в составе сборного железобетонного каркаса.

Применение ребристых плит типа П 8-1 характерно для промышленных, гражданских и складских зданий с шагом колонн или стен, соответствующим габаритам изделия. Опирание плиты выполняется на железобетонные ригели, балки или несущие стены по проектному решению. Работа ребер в зоне растяжения позволяет эффективно воспринимать изгибающие моменты в пролете. Неправильная ориентация ребер или смещение при монтаже могут привести к перераспределению нагрузок и образованию трещин. Перед установкой проверяется соответствие монтажных отметок и осей здания проектным данным. Швы между смежными плитами заполняются бетоном или раствором по проекту, обеспечивая совместную работу элементов перекрытия.

Область применения и технические особенности

Монтаж плиты П 8-1 производится на подготовленное основание с выверкой по горизонтали и осям. Опорные поверхности очищаются от мусора и промеряются на соответствие проектной отметке. Глубина опирания задается рабочей документацией серии ИИ 29-3. Анкерные выпуски или закладные детали при наличии связываются с элементами каркаса для обеспечения устойчивости перекрытия. Омоноличивание стыков выполняется после установки всех плит участка. Для ребристых плит критично не повреждать ребра и торцевые зоны при строповке.

• Работает в пролете между несущими опорами, передавая нагрузку на ригели или стены через опорные зоны ребер; проектная глубина опирания уточняется по чертежам серии ИИ 29-3.
• Ориентация ребер должна строго соответствовать проектному положению — ребра направлены вниз для восприятия растягивающих напряжений от изгиба в пролете.
• Торцевые участки плиты не должны подвергаться ударам или опиранию на неровности при складировании и монтаже во избежание сколов и трещин.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением и уходом за бетоном для обеспечения монолитности.
• Монтажные петли используются для строповки; после установки концы петель отгибаются или срезаются по проекту, не нарушая защитный слой бетона.
• Запрещено сверление отверстий в ребрах и опорных зонах без согласования с проектной организацией, так как это снижает несущую способность.

Комплекс требований к опиранию, стыковке и защите ребер обеспечивает расчетную несущую способность плиты в составе перекрытия. Отклонения от проектных параметров, такие как уменьшение глубины опирания или нарушение ориентации ребер, снижают надежность конструкции. Монтаж и приемка работ выполняются по проекту с контролем геометрии и положения каждого элемента.

Правила хранения и транспортировки изделия

Хранение ребристых плит П 8-1 осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Между штабелями и в каждом ярусе укладываются прокладки из податливого материала, расположенные строго по вертикали в местах опорных зон ребер. Высота штабеля определяется из условий устойчивости и допустимой нагрузки на нижние изделия, но не должна превышать значений, установленных схемой складирования. Ребра и торцы защищаются от повреждений при перемещении.

Транспортировка плит производится в кузове автомобиля с фиксацией от продольных и поперечных смещений. Запрещается перевозка навалом или с опиранием на ребра и слабые кромки. Строповка выполняется за монтажные петли или через траверсу, исключающую перекос. В процессе погрузки и разгрузки не допускаются резкие рывки и удары, способные вызвать деформации или повреждение защитного слоя бетона. Размещение плит в транспортном средстве должно соответствовать схеме, обеспечивающей равномерную нагрузку на оси и платформу.
