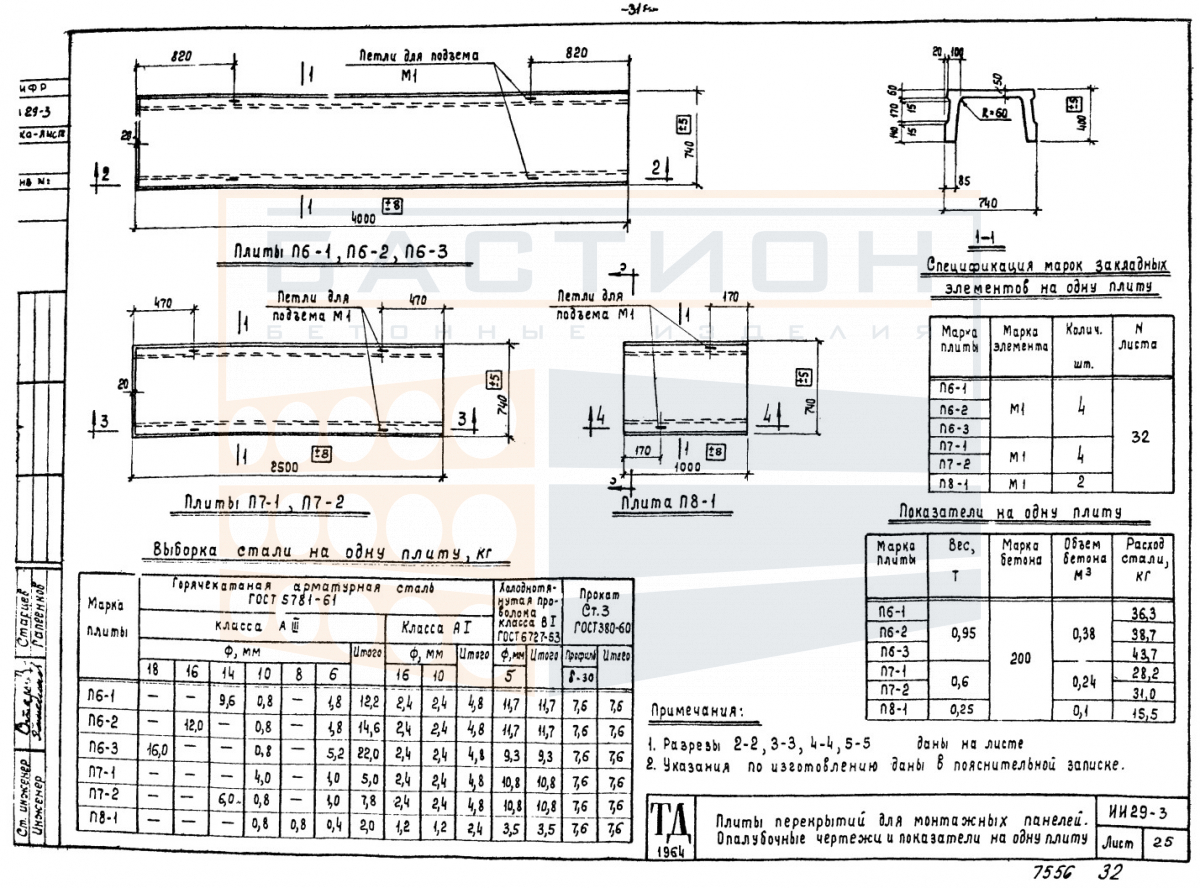

Плита перекрытия ребристая П 6-1, серия ИИ 29-3

Плита перекрытия ребристая П 6-1 серии ИИ 29-3 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных, чердачных или технических перекрытий. Воспринимает нагрузки от пола, перегородок, оборудования и передаёт их на несущие стены, балки или ригели. Ребристая конструкция обеспечивает жёсткость при изгибе за счёт продольных рёбер, ориентируемых в пролёте.

Изделие относится к типоразмерам серии ИИ 29-3, применяемым в каркасных и бескаркасных зданиях с балочным опиранием. Вертикальные рёбра формируют опорные участки, которые должны совпадать с несущими элементами. Неправильная ориентация плиты при монтаже приводит к перераспределению напряжений и снижению несущей способности. Масса 950 кг требует применения грузоподъёмной техники соответствующей грузоподъёмности.

Область применения и технические особенности

Плиты П 6-1 укладываются на опорные поверхности стен, балок или ригелей с проектной глубиной опирания. Монтаж выполняется с выверкой по осям и отметкам, после чего производится анкеровка и омоноличивание швов. Рёбра плиты работают в пролёте как балки таврового сечения, обеспечивая восприятие изгибающего момента.

• Опирание осуществляется только на боковые рёбра по всей длине опорного участка; не допускается опирание на полки или пустоты между рёбрами.
• При строповке используются монтажные петли, расположенные в теле плиты; запрещается заводить стропы под рёбра или полки.
• Закладные детали и выпуски арматуры не должны повреждаться при погрузочно-разгрузочных работах и складировании.
• Швы между смежными плитами заполняются бетонной смесью класса не ниже B15 с последующим уплотнением и уходом.
• Проектное положение плиты фиксируется с помощью сварки закладных деталей или анкеровки, указанной в рабочих чертежах серии.
• Запрещается сверление, вырубка или иное механическое воздействие на рёбра и опорные зоны без проектного обоснования.

Точное соблюдение условий опирания и омоноличивания обеспечивает совместную работу плит в перекрытии и исключает появление трещин от усадки и нагрузок. Контроль монтажа выполняется по нивелирным отметкам и проектной документации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Под опорные зоны (под рёбра) укладываются деревянные или бетонные прокладки одинаковой толщины, строго совпадающие по вертикали в штабеле. Высота штабеля определяется массой изделий и прочностью нижних элементов, но не должна превышать значений, указанных в проекте складирования.

Транспортировка выполняется в бортовых машинах или плитовозах с фиксацией изделий от продольного и поперечного смещения. Ребра и торцы защищаются от ударов и опирания на острые кромки. Погрузка и выгрузка производятся с использованием монтажных петель и строп, исключающих перекос и раскачивание груза. Запрещается перевозка плит навалом или с опиранием на полки.
