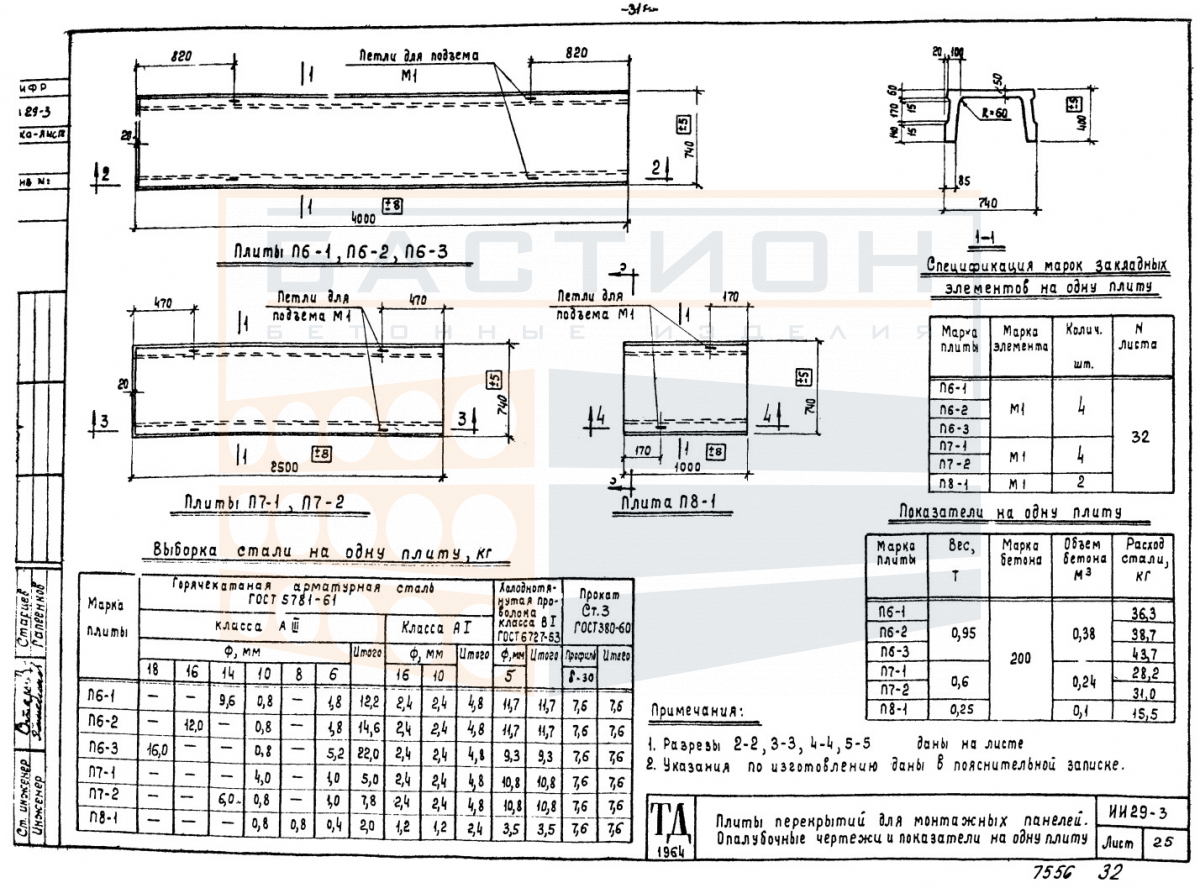

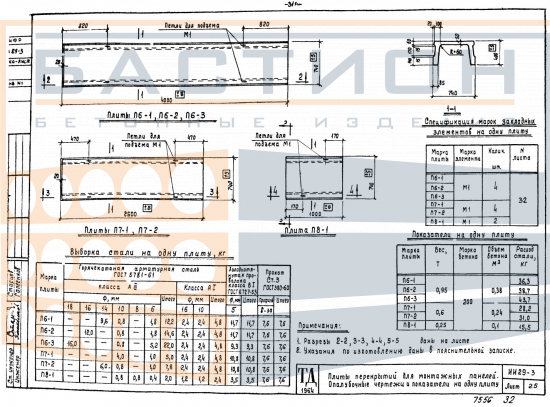

Плита перекрытия ребристая П 7-1, серия ИИ 29-3

Плита перекрытия ребристая П 7-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ 29-3, разработанной для перекрытий с определёнными параметрами пролётов и нагрузок. Ребристая конструкция с продольными рёбрами жёсткости обеспечивает восприятие изгибающих напряжений, работая совместно с полкой плиты. Материал — тяжёлый бетон и стальная арматура, что обеспечивает необходимую несущую способность при эксплуатации в отапливаемых и неотапливаемых зданиях.

В составе перекрытия плита П 7-1 укладывается на несущие стены, балки или ригели с проектным опиранием по коротким сторонам. Основная функция — восприятие постоянных и временных нагрузок от полов, перегородок, оборудования, людей и передача их на вертикальные конструкции. Недостаточная глубина опирания, перекос при монтаже или повреждение торцевых зон рёбер могут привести к нарушению работы плиты в пролёте. Поэтому при проектировании и монтаже необходимо строго соблюдать требования рабочей документации серии ИИ 29-3 и обеспечивать правильное сопряжение с опорными элементами, включая анкеровку.

Область применения и технические особенности

Монтаж плиты П 7-1 выполняется в проектное положение с выверкой по осям и отметкам. Опирание осуществляется на предварительно подготовленные поверхности стен или балок с укладкой выравнивающего слоя цементно-песчаного раствора. Для обеспечения совместной работы перекрытия необходимо заполнение швов между плитами бетоном на мелком заполнителе с последующим вибрированием. Анкеровка плит в стенах или связь с соседними элементами выполняется по проектному решению. Строповка производится за монтажные петли, без ударных нагрузок на рёбра.

• Работа плиты в пролёте основана на совместной работе рёбер и полки: ребра воспринимают изгибающий момент, полка передаёт нагрузку на ребра.
• Опирание по двум коротким сторонам на проектную глубину; уменьшение глубины опирания снижает несущую способность и может вызвать трещинообразование.
• Швы между плитами заполняются бетоном для обеспечения пространственной жёсткости перекрытия и совместной работы элементов.
• При монтаже контролируется горизонтальность опорных поверхностей и отсутствие перекоса плиты; отклонения от проектного положения не допускаются.
• Торцевые зоны и монтажные петли не должны повреждаться при строповке и разгрузке; повреждения снижают анкеровку арматуры.
• Хранение осуществляется горизонтально с прокладками в опорных зонах по вертикали; ребра и полки защищаются от ударов и повреждений.

Соблюдение проектных параметров опирания и анкеровки обеспечивает надёжную работу перекрытия в составе здания. Любые отступления от проектных решений требуют корректировки рабочей документации.

Правила хранения и транспортировки изделия

Хранение плит перекрытия П 7-1 производится в горизонтальном положении на ровной твёрдой поверхности, исключающей неравномерную осадку. Под каждую плиту в местах, соответствующих опорным зонам (под рёбрами), укладываются деревянные прокладки сечением не менее 100×100 мм. Прокладки должны располагаться строго по вертикали во всех рядах штабеля. Высота штабеля не должна превышать допустимого значения, установленного с учётом массы изделий и прочности прокладок. Рёбра и полки плит должны быть защищены от ударов и повреждений.

Транспортировка плит осуществляется в вертикальном или наклонном положении с фиксацией от смещения в кузове транспортного средства. Допускается перевозка в горизонтальном положении при условии надёжного крепления и исключения взаимного смещения плит. Перевозка навалом запрещена. Погрузка и разгрузка производятся с использованием грузоподъёмного механизма с мягкими стропами или траверсами, исключающими повреждение рёбер и монтажных петель. Запрещается сбрасывание плит с высоты и перемещение волоком.
