Плита перекрытия ребристая П 6-3, серия ИИ 29-3

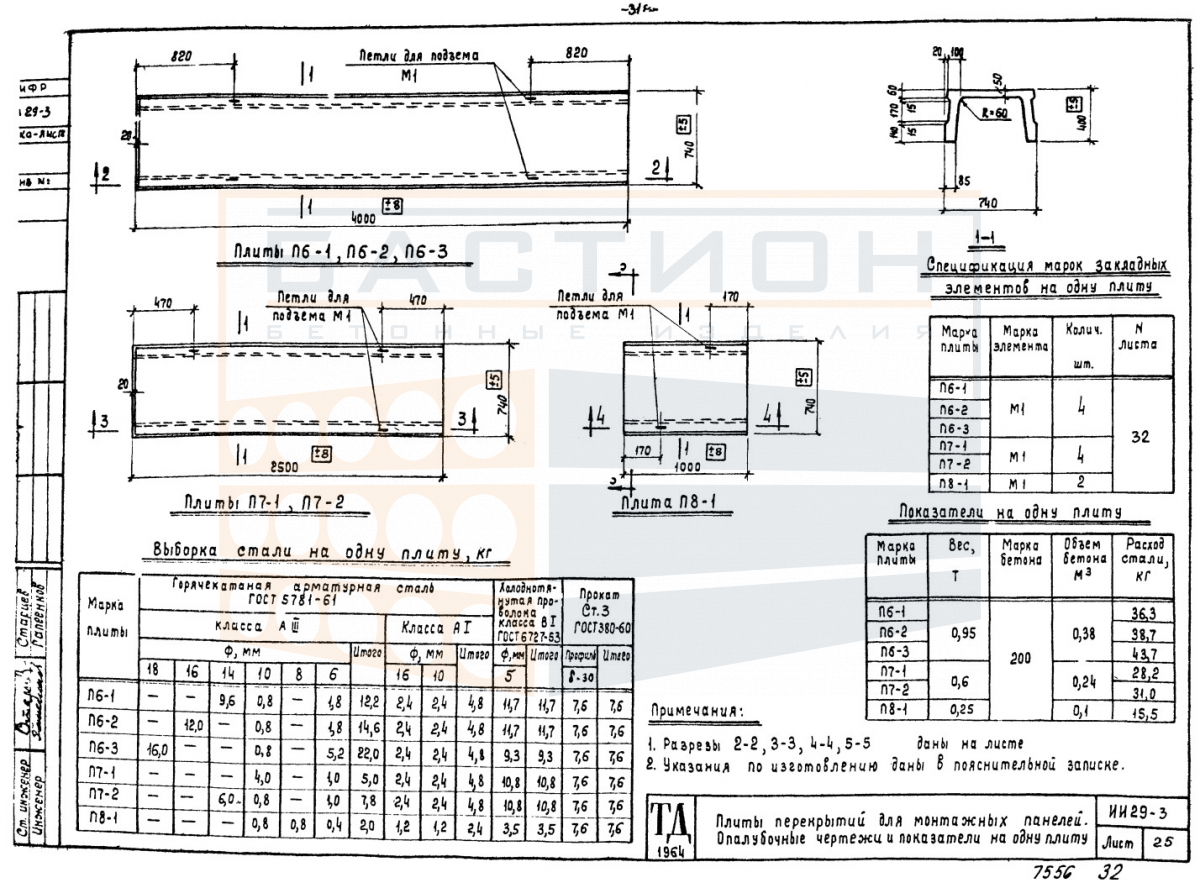

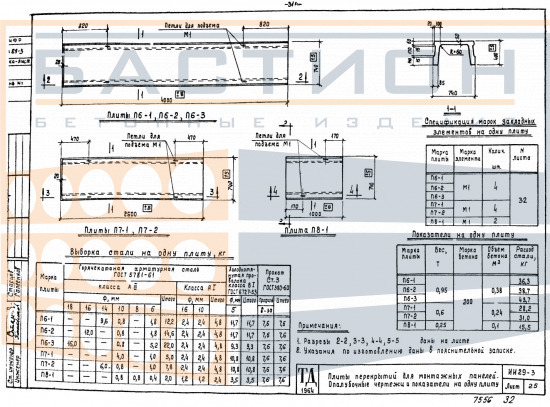

Плита перекрытия ребристая П 6-3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ 29-3, разработанной для сборных конструкций жилых и общественных зданий. Конструкция включает продольные и поперечные ребра, образующие жесткую пространственную систему, воспринимающую изгибающие нагрузки при работе в пролете между несущими опорами. Типоразмер П 6-3 с длиной 4000 мм и шириной 740 мм предназначен для перекрытия пролетов с проектным опиранием на стены, балки или ригели. Вес изделия 950 кг учитывается при выборе грузоподъемного оборудования и расчете нагрузок на опоры.

Плита применяется в сборных железобетонных каркасах с несущими стенами, балками или ригелями. Передает вертикальные нагрузки от пола, перегородок, оборудования и временных воздействий на опорные конструкции. Монтажные петли расположены в соответствии с проектом для строповки при подъеме и установке. После монтажа необходимо обеспечить проектное опирание ребер на несущие элементы с глубиной опирания, заданной рабочей документацией. Недостаточная глубина опирания, повреждение торцов ребер или перекос плиты могут привести к снижению несущей способности и нарушению целостности перекрытия. Швы между плитами заполняются бетоном или раствором, а анкеровка выполняется по проекту для обеспечения совместной работы перекрытия. Типичной ошибкой является монтаж на неподготовленное основание или с нарушением проектного расположения прокладок, что приводит к концентрации напряжений и трещинам в ребрах. Рекомендуется выполнять монтаж по заранее составленной схеме раскладки с проверкой соответствия маркировке.

Область применения и технические особенности

Плиты перекрытия ребристые П 6-3 применяются в качестве несущих элементов горизонтальных конструкций зданий. Установка производится на стены или ригели с обязательным выравниванием опорных поверхностей. Зазоры между смежными плитами заполняются бетоном для обеспечения монолитности перекрытия. Анкеровка плит выполняется в соответствии с проектом для передачи распора и связывания элементов между собой. Монтажные петли используются только для строповки, после установки они могут быть отогнуты или срезаны.

• Работа плиты в пролете обеспечивается продольными ребрами, воспринимающими изгибающий момент и передающими нагрузку на опоры. Торцевые участки ребер являются наиболее напряженными и требуют защиты от повреждений при строповке.
• Опирание плиты выполняется на несущие стены, балки или ригели с глубиной, заданной проектом. Недостаточная глубина опирания ведет к концентрации напряжений и может вызвать разрушение опорной зоны.
• Монтаж плит производится с помощью автокрана с использованием стропов, закрепленных за монтажные петли. Подъем должен выполняться плавно без рывков и перекосов.
• После монтажа швы между плитами заполняются бетоном или цементно-песчаным раствором. Омоноличивание обеспечивает совместную работу плит и распределение нагрузки.
• Анкеровка плит к несущим элементам выполняется путем приварки закладных деталей или установки анкерных болтов. Это предотвращает смещение плит при горизонтальных воздействиях.
• Не допускается опирание плиты на неполную ширину ребра, а также установка на неподготовленное (невыровненное) основание. Основание должно быть очищено от мусора и выровнено по отметкам.

Таким образом, монтаж плит П 6-3 требует соблюдения проектных параметров опирания, аккуратности при строповке и установке, а также последующего омоноличивания и анкеровки. Нарушение технологии приводит к снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты перекрытия ребристые П 6-3 хранятся в горизонтальном положении на ровном твердом основании. Под опорные зоны ребер укладываются деревянные или резиновые прокладки. Прокладки располагаются строго по вертикали во всех уровнях штабеля. Не допускается складирование плит с опиранием на нерабочие кромки или на монтажные петли. Высота штабеля ограничивается устойчивостью и допустимой нагрузкой на нижние плиты.

При транспортировке плиты укладываются в горизонтальное положение на деревянные прокладки с фиксацией от смещения. Погрузка и разгрузка производятся с использованием стропов за монтажные петли. Запрещается перевозка плит навалом или с опиранием на нерабочие поверхности. При перевозке необходимо исключить ударные нагрузки и перекосы, которые могут повредить ребра. Крепление в кузове производится с помощью ремней или проволочных скруток.
