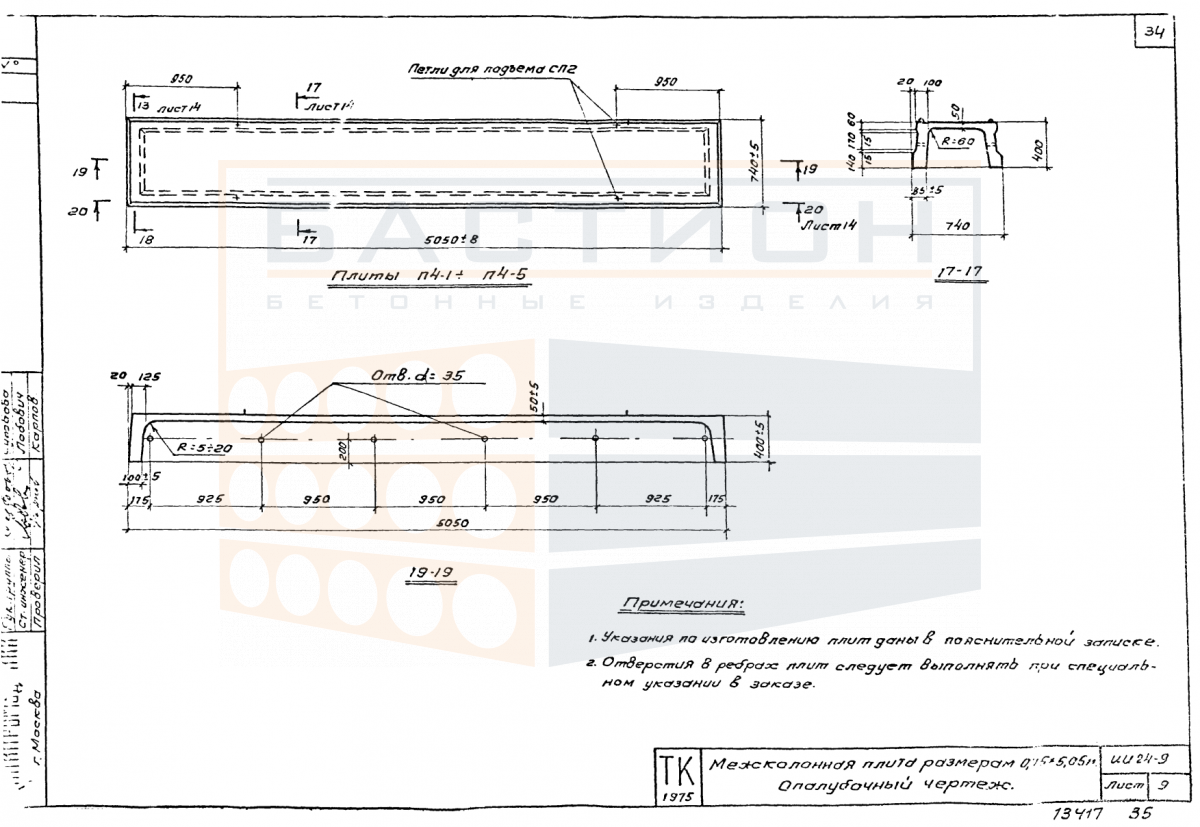

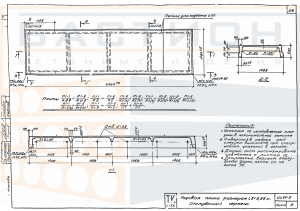

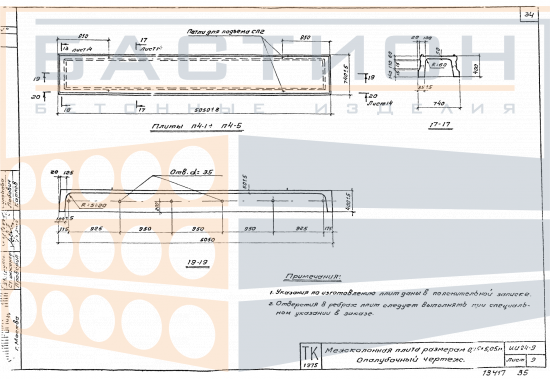

Плита ребристая П 4 - 1/2/3/4/5, серия ИИ24-9

Плита ребристая П 4 (серия ИИ24-9) — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий с опиранием на несущие стены или ригели. Изделие воспринимает вертикальные нагрузки от пола, перегородок, оборудования и временных воздействий, передавая их на опорные конструкции через ребра жесткости, которые обеспечивают пространственную работу плиты в пролете. Ребристая конструкция позволяет перекрывать пролеты большей длины по сравнению с плоскими плитами при меньшей массе, что снижает нагрузку на несущие элементы и фундаменты.

Плита П 4 относится к типоразмерам, предусмотренным серией ИИ24-9, которая применяется для перекрытий промышленных и гражданских зданий. Основные нагрузки, действующие на плиту, включают постоянную нагрузку от собственного веса и вышележащих слоев пола, а также временные — от людей, оборудования и снега (для покрытий). Неправильное опирание плиты, недостаточная глубина заделки или повреждение торцевых зон могут привести к перераспределению усилий и снижению несущей способности. Проектное положение плиты фиксируется замоноличиванием швов и анкеровкой в соответствии с рабочими чертежами серии.

Область применения и технические особенности

Монтаж ребристой плиты П 4 выполняется на подготовленное основание с выверкой по осям. Продольные ребра плиты ориентируются вдоль пролета: при опирании на противоположные стены или ригели. Глубина опирания задается проектом, при этом опорные зоны должны быть очищены и выровнены. Сопряжение плит между собой и с несущими элементами осуществляется через швы, заполняемые мелкозернистым бетоном, и анкерные выпуски арматуры. Типичная ошибка — монтаж плиты с перекосом или на неподготовленное основание, что вызывает неравномерное распределение нагрузки и трещины в ребрах.

• Работает в пролете между несущими опорами (стенами, ригелями, балками), передавая нагрузку через ребра жесткости.
• Требует проектной глубины опирания, которая уточняется по рабочей документации серии ИИ24-9 и не должна быть уменьшена при монтаже.
• Верхняя полка плиты формирует плоскость перекрытия, пригодную для устройства стяжки, тепло- и звукоизоляции, а также для размещения инженерных сетей.
• Торцевые зоны ребер не должны повреждаться при строповке и разгрузке, так как это снижает зону передавливания и может привести к разрушению при эксплуатации.
• Швы между смежными плитами заполняются бетоном с тщательным вибрированием; анкеровка выпусков арматуры обеспечивает совместную работу сборных элементов.
• Пустоты образующиеся за счет ребристой формы, не предназначены для прокладки коммуникаций без проектного обоснования, так как это может нарушить расчетную схему плиты.

Соблюдение проектных параметров опирания и качества замоноличивания швов гарантирует, что плита работает как единая горизонтальная диафрагма жесткости, передающая горизонтальные нагрузки (ветровые, сейсмические) на вертикальные несущие конструкции.

Правила хранения и транспортировки изделия

Плиты ребристые П 4 складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Деревянные или резиновые прокладки укладываются строго под ребрами в опорных зонах (на расстоянии 0,15L от торцов). Запрещается опирание плиты на полку или канты. Прокладки вышележащего ряда должны совпадать по вертикали с прокладками нижнего ряда, чтобы избежать изгиба плит от собственного веса. Высота штабеля определяется по массе изделия и прочности прокладок, но не должна превышать значений, при которых возможно продавливание нижних плит.

Транспортировка плит осуществляется в кузове автомобиля, оснащенного опорными балками по местам расположения прокладок. Плиты укладываются ребрами вниз горизонтально, фиксируются от продольных и поперечных смещений с помощью деревянных упоров или растяжек. Перевозка навалом запрещена. Погрузка и выгрузка выполняются за монтажные петли с использованием траверсы, исключающей перекос и раскачивание. Сбрасывание плит с высоты и удары о кузов или другие конструкции не допускаются.
