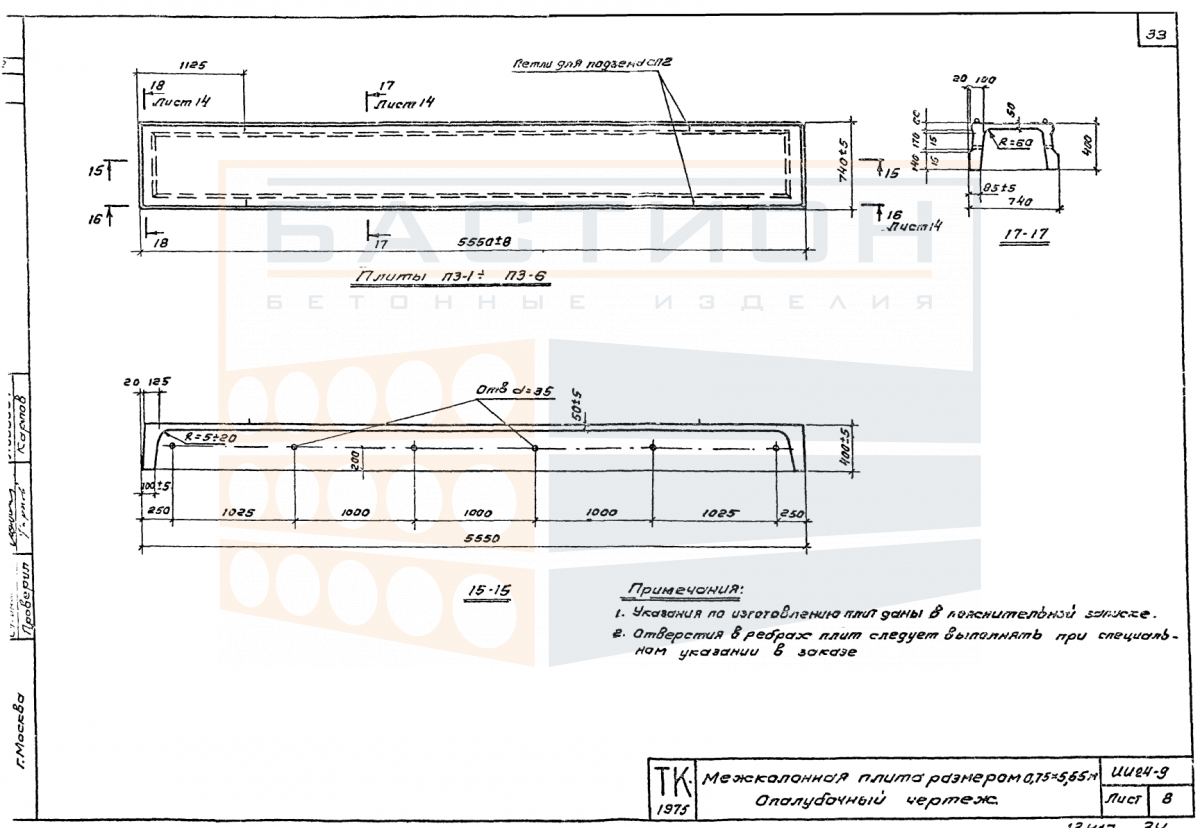

Плита ребристая П 3 - 1/2/3/4/5/6, серия ИИ24-9

Плита ребристая П 3 серии ИИ24-9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция плиты, включающая продольные и поперечные ребра, обеспечивает повышенную жесткость и способность воспринимать изгибающие нагрузки при снижении собственного веса по сравнению со сплошными плитами. Изделие работает в составе сборного перекрытия, передавая усилия на несущие стены, балки или ригели через опорные зоны, расположенные на торцевых участках. Тяжелый бетон и стальное армирование обеспечивают необходимую прочность и долговечность элемента в условиях эксплуатации.

Применение плит серии ИИ24-9 характерно для промышленных и гражданских зданий с шагом колонн или стен, соответствующим длине изделия 5550 мм. Перекрытия из ребристых плит воспринимают распределенные нагрузки от пола, оборудования, перегородок и временных воздействий. Недостаточная глубина опирания или перекос при монтаже приводят к нерасчетному распределению напряжений в ребрах и опорных узлах, что может вызвать образование трещин и снижение несущей способности. Требуется точная выверка отметок опорных площадок и соблюдение проектного положения плиты в плане.

Область применения и технические особенности

Плиты ребристые П 3 серии ИИ24-9 укладываются на несущие конструкции с опиранием по двум коротким сторонам. Ориентация ребер должна строго соответствовать проектному решению: продольные ребра располагаются вдоль пролета. Перед монтажом проверяют горизонтальность опорных поверхностей и их соответствие отметкам. Стыки между плитами заполняются бетоном по проекту, анкеровка осуществляется через закладные детали. Монтажные петли используются для строповки, после установки их обрезают или загибают. Запрещается опирание плиты на углы или ребра не по опорным зонам.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки через продольные ребра. Глубина опирания задается рабочими чертежами серии ИИ24-9.
• Торцевые зоны плиты (участки опирания) не должны повреждаться при строповке, разгрузке и складировании. Сколы бетона в этих зонах снижают несущую способность опорного узла.
• Швы между смежными плитами омоноличиваются цементно-песчаным раствором или бетоном, что обеспечивает совместную работу перекрытия и распределение нагрузки.
• Анкеровка плит выполняется путем приварки закладных деталей к металлическим элементам каркаса или выпускам арматуры из стен/ригелей. Тип анкеровки определяется проектом.
• Перед установкой проверяется плоскость опорных площадок; перепад отметок более 5 мм не допускается и требует выравнивания.
• Пустоты между ребрами не предназначены для прокладки инженерных коммуникаций без специального проектного обоснования. Прорезка отверстий в ребрах запрещена.
• При монтаже необходимо обеспечить проектное положение плиты в плане, исключая перекосы и смещение относительно продольной оси.

Соблюдение требований к опиранию и омоноличиванию стыков, а также контроль положения плит в пролете обеспечивают расчетную работу перекрытия и исключают деформации в процессе эксплуатации. Маркировка и геометрические параметры проверяются по сопроводительной документации.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании, исключающем просадку грунта. Деревянные прокладки укладываются в местах опирания (под торцевые зоны) строго одна над другой по всем ярусам штабеля. Высота штабеля ограничивается условиями устойчивости и прочности нижнего ряда. Ребра и торцевые грани защищаются от ударов и сколов. Монтажные петли должны оставаться доступными для строповки.

Транспортировка производится в кузове автомобиля с фиксацией изделий от продольного и поперечного смещения. Плиты укладываются на опорные брусья, расположенные под торцевыми зонами. Запрещается перевозка навалом или с выступающими элементами, выступающими за габариты кузова. Разгрузка выполняется с использованием траверс или стропов, обеспечивающих равномерное натяжение и исключающих резкие рывки.
