Плита ребристая П 2 - 2/3/4/5/6 - 1, серия ИИ24-9

Плита ребристая П 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии ИИ24-9 и представляет собой ребристую конструкцию, в которой продольные и поперечные ребра обеспечивают жесткость при восприятии изгибающих нагрузок. Тяжелый бетон и стальное армирование позволяют элементу работать в составе сборного или монолитно-сборного перекрытия, передавая нагрузки на несущие стены, балки или ригели.

Плита применяется в зданиях с несущими стенами или каркасных сооружениях, где требуется перекрытие пролетов до 6 метров. Основная функция — восприятие постоянных и временных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на опорные конструкции. Неправильная ориентация ребер или недостаточная глубина опирания приводят к перераспределению напряжений и могут вызвать образование трещин в опорных зонах.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание осуществляется вдоль коротких сторон, как правило, на несущие стены или ригели. Ребра жесткости при этом ориентируются вниз, обеспечивая восприятие растягивающих усилий. Торцевые участки плиты не должны повреждаться при строповке — именно в этих зонах располагаются выпуски арматуры для анкеровки в узлах сопряжения.

• Плита работает в пролете между несущими опорами, передавая вертикальные нагрузки на стены или балки через опорные зоны по торцам.
• Для правильного включения в работу перекрытия необходимо обеспечить проектную глубину опирания не менее расчетной величины, указанной в рабочей документации.
• Ребра жесткости воспринимают изгибающие моменты, поэтому ориентация изделия при монтаже должна строго соответствовать проектному положению — ребрами вниз.
• Швы между смежными плитами заполняются бетоном на мелком заполнителе по проектному решению, что обеспечивает совместную работу элементов перекрытия.
• При строповке и разгрузке не допускается повреждение торцевых кромок и монтажных петель, так как эти зоны участвуют в анкеровке в узлах опирания.
• Монтаж на неподготовленное основание или с перекосом приводит к неравномерному распределению нагрузки и снижению несущей способности перекрытия.

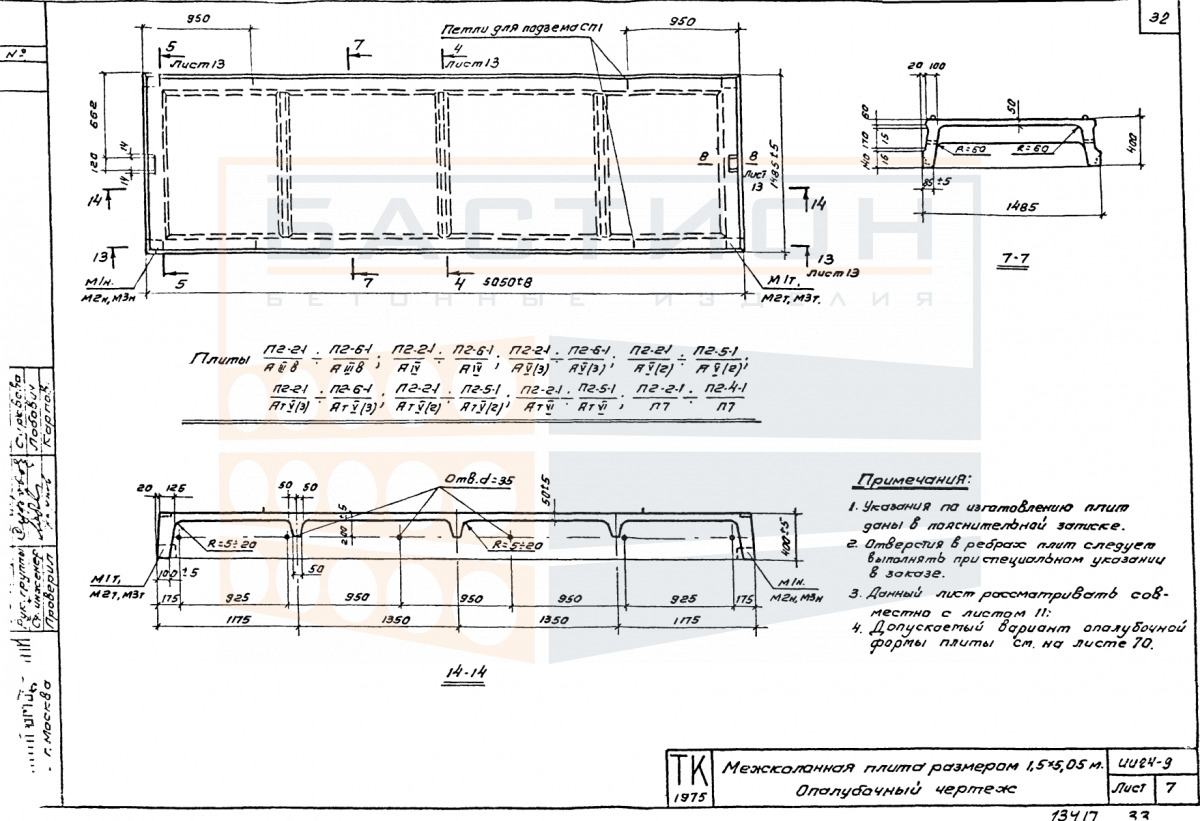

• Для плит серии ИИ24-9 параметры опирания и конструкция узлов сопряжения уточняются по альбому рабочих чертежей серии.

Применение ребристых плит требует строгого соблюдения проектных отметок опорных площадок и контроля за состоянием закладных деталей. Нарушение технологии монтажа снижает эксплуатационную надежность перекрытия и может потребовать усиления конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном и твердом основании. Подкладки устанавливаются в местах, соответствующих опорным зонам — под ребрами жесткости, строго по одной вертикальной линии в каждом штабеле. Кромки и торцы изделия защищаются от повреждений, монтажные петли не должны испытывать ударных нагрузок.

Транспортировка производится в положении, аналогичном складскому, с обязательной фиксацией изделий от смещения в кузове. Перевозка навалом не допускается. При погрузке и разгрузке исключаются резкие рывки, удары и опирание на слабые кромки. Строповка выполняется за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий.
