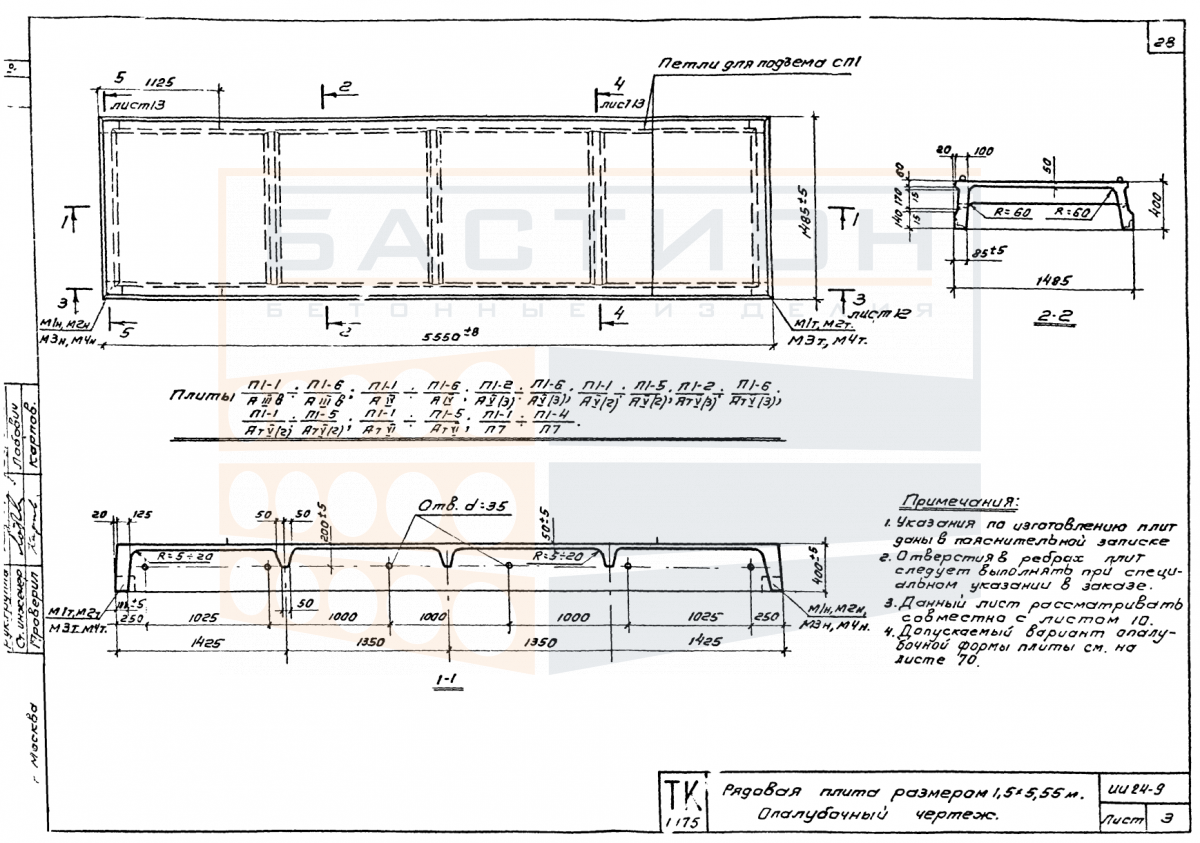

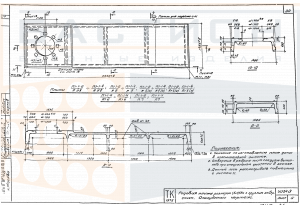

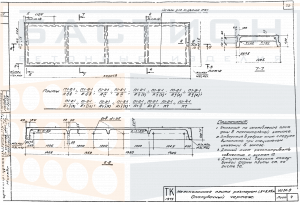

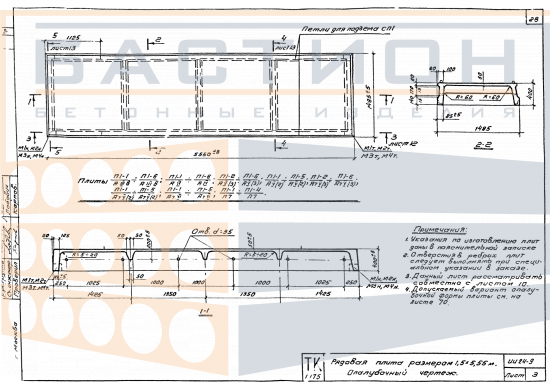

Плита ребристая П 1 - 1/2/3/4/5/6, серия ИИ24-9

Плита ребристая П 1 серии ИИ24-9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажного, чердачного или технического перекрытия. Изделие воспринимает нагрузки от пола, перегородок, оборудования и временных воздействий, передавая их на несущие стены, балки или ригели. Рёбра жёсткости обеспечивают работу плиты в пролёте под изгибающими нагрузками, а полка формирует плоскость перекрытия.

Плиты серии ИИ24-9 предназначены для сборных железобетонных перекрытий зданий различного назначения. Типоразмер П 1 имеет номинальные размеры 5550×1485×400 мм, что определяет ширину захватки и длину пролёта. Масса изделия 2200 кг влияет на выбор грузоподъёмного оборудования и схему строповки. Конструкция с ребрами позволяет перекрывать пролёты с уменьшенным расходом бетона по сравнению со сплошными плитами, но требует точного соблюдения проектного опирания.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание — стены, ригели или балки — с обеспечением проектной глубины опирания. Рёбра должны располагаться вдоль пролёта, опираясь на несущие элементы. Торцевые зоны плиты являются опорными участками, их повреждение при транспортировке или монтаже недопустимо.

• Плита работает в пролёте между несущими опорами, воспринимая изгибающие моменты за счёт продольных рёбер и плиты полки.
• Опирание осуществляется только на торцевые плоскости; промежуточное опирание в середине пролёта не допускается без проектного обоснования.
• Швы между смежными плитами заполняются бетоном по проектному решению, обеспечивая совместную работу перекрытия и жёсткость диска.
• Монтажные петли используются только для подъёма и подачи; после установки их допускается загибать или удалять по заданию проекта.
• Отверстия для пропуска инженерных коммуникаций выполняются только в предусмотренных проектом местах, не затрагивая рёбра и арматурные выпуски.
• Типичная ошибка — установка плиты с перекосом или с недостаточной глубиной опирания, что приводит к концентрации напряжений и трещинам в опорных зонах.

После монтажа выполняется омоноличивание стыков между плитами и узлов опирания. Качество перекрытия зависит от точного положения плит в плане и по отметкам, а также от своевременного набора прочности бетоном замоноличивания.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твёрдом основании, исключающем неравномерную осадку. Прокладки из недеформируемого материала размещаются строго в опорных зонах (на расстоянии не менее 100 мм от торцов) и совпадают по вертикали при штабелировании. Верхний ряд штабеля не должен превышать установленную по прочности и устойчивости высоту.

Транспортировка производится в кузове автомобиля или на железнодорожной платформе с опиранием плит на деревянные прокладки. Изделия фиксируются от продольного и поперечного смещения, исключаются удары и перекосы. Строповка выполняется за монтажные петли с использованием траверс, обеспечивающих равномерное натяжение ветвей. Запрещается перевозка навалом и сбрасывание при разгрузке.
