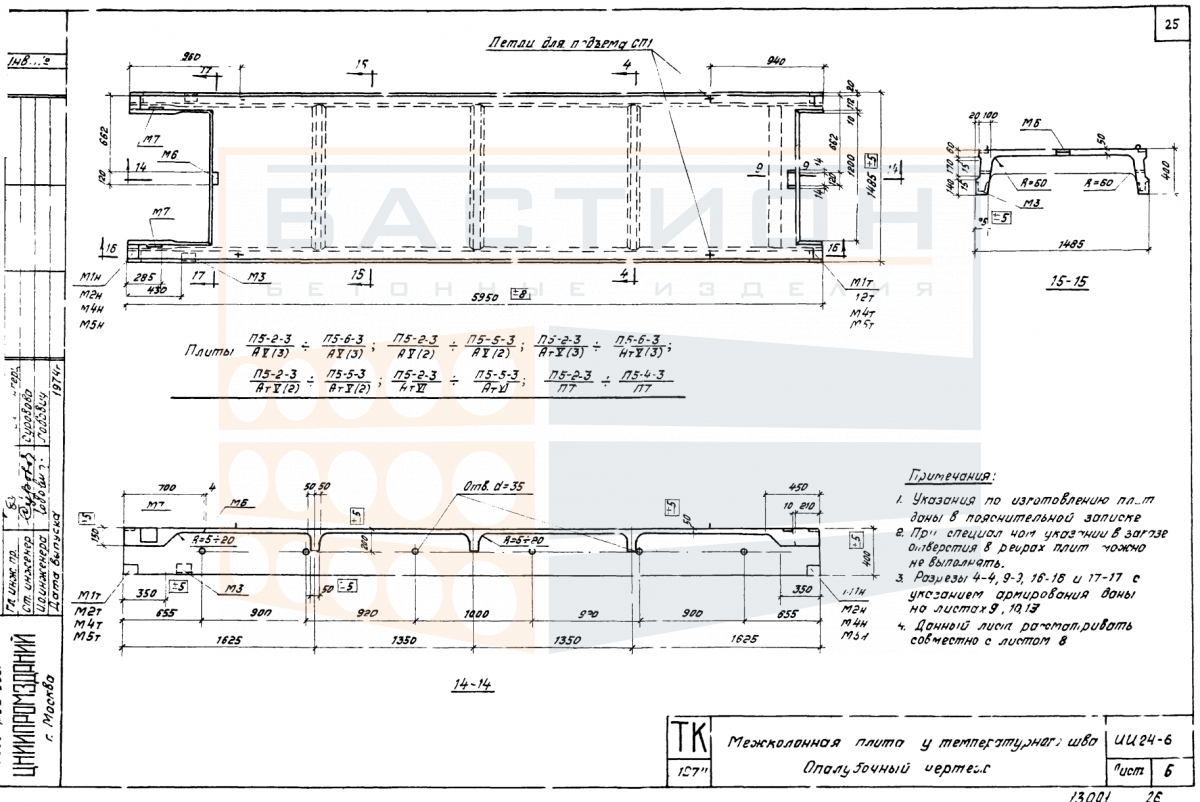

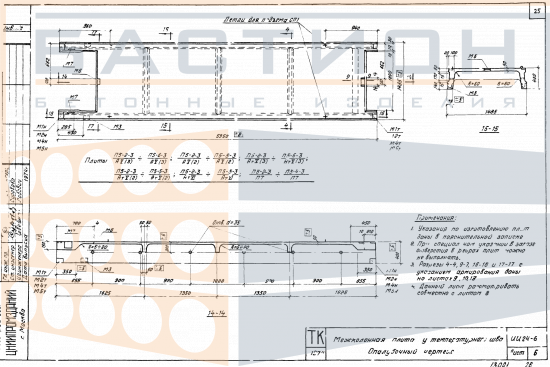

Плита ребристая П 5 - 2/3/4/5/6 - 3, серия ИИ24-6

Плита ребристая П 5 - 2/3/4/5/6 - 3 серии ИИ24-6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для сборных перекрытий в гражданском и промышленном строительстве. Изделие выполнено из тяжёлого бетона с внутренним стальным армированием, продольные и поперечные рёбра обеспечивают жёсткость конструкции и восприятие изгибающих нагрузок. Относится к типовым решениям серии ИИ24-6, предназначенным для пролётов с определённым шагом несущих опор.

Плита работает в составе перекрытия между несущими стенами, балками или ригелями. Правильная ориентация рёбер — при монтаже рёбра должны быть направлены вниз для формирования плоскости потолка. Несоблюдение проектного положения снижает несущую способность. Опирание выполняется на подготовленные поверхности с контролем отметок. Типичные ошибки включают недостаточную глубину опирания, повреждение торцов при строповке и смещение плиты с опорной зоны.

Область применения и технические особенности

Монтаж плиты производится на заранее подготовленные опорные площадки. Глубина опирания задаётся проектом и должна обеспечивать передачу всей расчётной нагрузки. Перед установкой проверяется геометрия плиты и отсутствие сколов рёбер.

• Рёбра плиты работают как элементы жёсткости, воспринимающие изгибающий момент в пролёте, поэтому их ориентация должна строго соответствовать проекту.
• Опирание осуществляется на стены, ригели или балки; глубина опирания уточняется по серии ИИ24-6 и рабочей документации.
• Монтаж выполняется с использованием четырёх стропов за все монтажные петли; перекос при подъёме недопустим, так как вызывает неравномерное распределение нагрузки.
• Торцевые зоны плиты, особенно в местах опирания, защищены от повреждений: сколы и трещины в этих зонах снижают несущую способность.
• Швы между смежными плитами заполняются раствором или бетоном по проектному решению для обеспечения совместной работы перекрытия.
• Анкеровка плит в несущих элементах выполняется через выпуски арматуры или закладные детали; тип соединения задаётся проектом.
• При монтаже нескольких плит в одном пролёте проверяется совпадение отметок и прямолинейность линии опирания.

Таким образом, правильная установка и фиксация плиты в проектное положение — необходимое условие для нормальной работы перекрытия. Все отклонения от регламента серии ИИ24-6 должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах опирания (под рёбра) строго по одной вертикальной линии в каждом ряду штабеля. Высота штабеля ограничивается прочностью нижних плит и устойчивостью укладки. Повреждения монтажных петель и ребер при хранении недопустимы.

Транспортировка производится в положении, соответствующем рабочему (рёбрами вниз). Плиты должны быть зафиксированы в кузове от смещения и ударов. Перевозка навалом или с произвольной ориентацией не допускается. Строповка выполняется за все монтажные петли с равномерным натяжением ветвей стропа.
