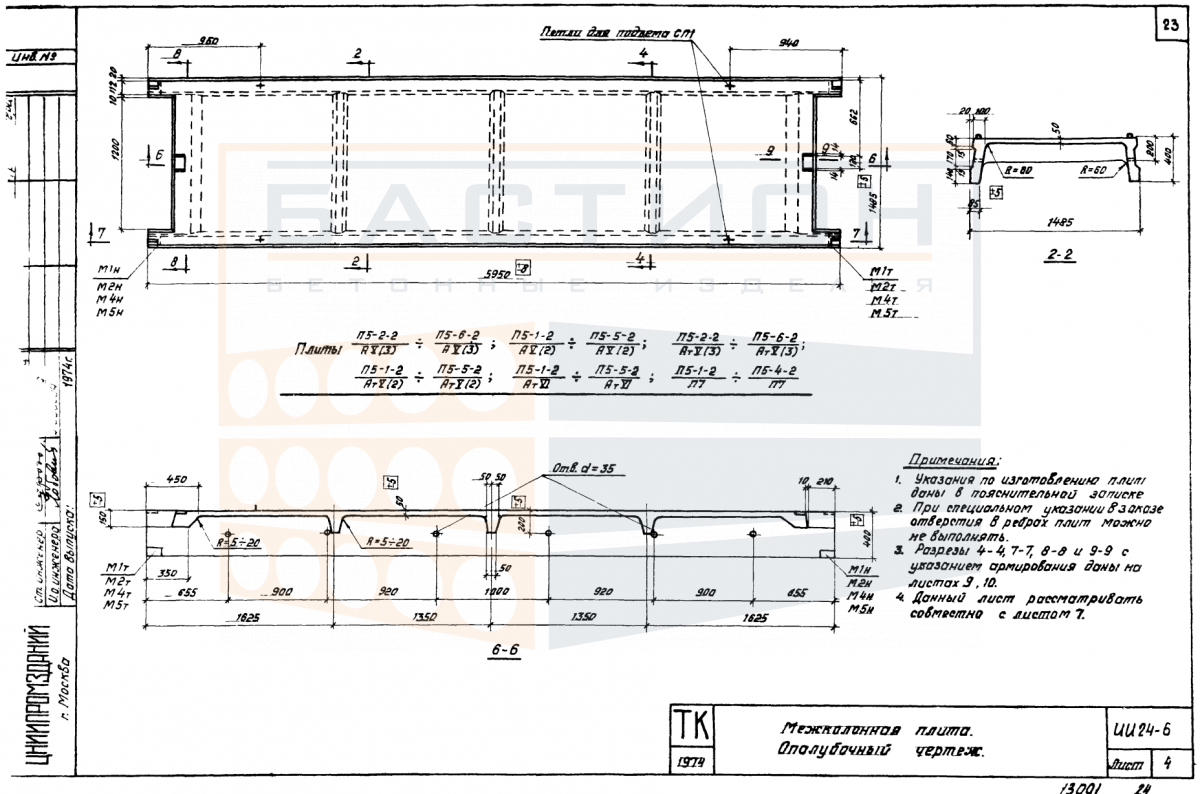

Плита ребристая П 5 - 1/2/3/4/5/6 - 2, серия ИИ24-6

Плита ребристая П 5 - 1/2/3/4/5/6 - 2, серия ИИ24-6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования ребристого перекрытия. Изделие работает как плита, объединенная с ребрами жесткости, которые воспринимают изгибающие нагрузки и передают усилия на опорные конструкции — стены, балки или ригели. Армирование и бетон обеспечивают прочность при эксплуатационных нагрузках.

Ребристая плита П 5 применяется в качестве элемента сборного перекрытия в зданиях различного назначения. Основные нагрузки включают собственный вес, полезные нагрузки от оборудования и людей, а также временные воздействия. Неправильное опирание или нарушение проектного положения ребер может привести к перераспределению усилий и снижению несущей способности. Монтаж должен выполняться по проектным отметкам с обеспечением необходимой глубины опирания.

Область применения и технические особенности

Особенности применения плиты связаны с её конструкцией и условиями монтажа:

• Плита опирается на несущие конструкции по двум сторонам (ребра направлены вниз) и работает в пролете между ними, что обеспечивает эффективное восприятие изгиба.
• Торцевые зоны плит должны быть защищены от повреждений при строповке и разгрузке, так как в них расположены монтажные петли, используемые для подъема.
• Глубина опирания задается проектом и уточняется по рабочей документации серии ИИ24-6; недостаточное опирание снижает несущую способность.
• При монтаже нескольких плит в ряд необходимо обеспечить заполнение швов между ними по проекту для совместной работы и предотвращения протечек.
• Ребра плит должны быть сориентированы в соответствии с направлением главных изгибающих моментов, заданных расчетной схемой перекрытия.
• Не допускается установка плиты на неподготовленное основание или с перекосом, так как это вызывает неравномерное распределение нагрузки и трещинообразование.

Для надежной эксплуатации плиты необходимо соблюдать проектное положение элементов, контролировать качество опорных поверхностей и выполнять омоноличивание стыков.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, с совпадением по вертикали в штабеле. Защита кромок и ребер от механических повреждений обязательна.

Транспортировка выполняется с фиксацией плит от смещения. Запрещается перевозка навалом и разгрузка сбрасыванием. Строповка производится за монтажные петли с применением траверс, исключающих перекос и опирание на ребра.
