Плита ребристая П 5 - 1/2/3/4/5/6, серия ИИ24-6

Плита ребристая П 5 серии ИИ24-6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных, чердачных и технических перекрытий. Изделие относится к сборным плитам с ребрами жесткости, которые воспринимают изгибающие нагрузки и передают усилия на опорные конструкции — ригели, балки или стены. Выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает необходимую прочность при эксплуатации в составе каркасного или бескаркасного здания.

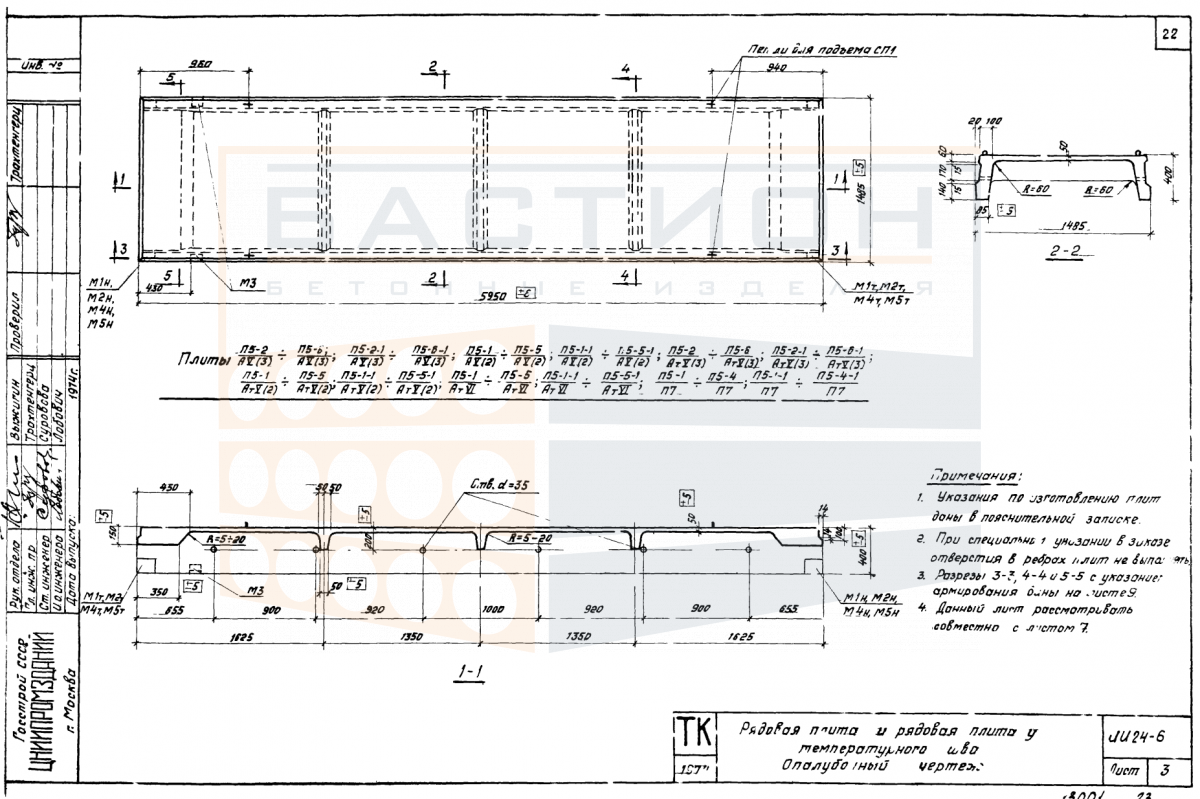

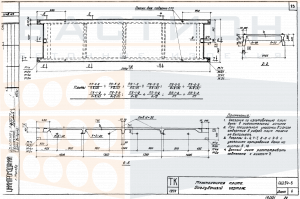

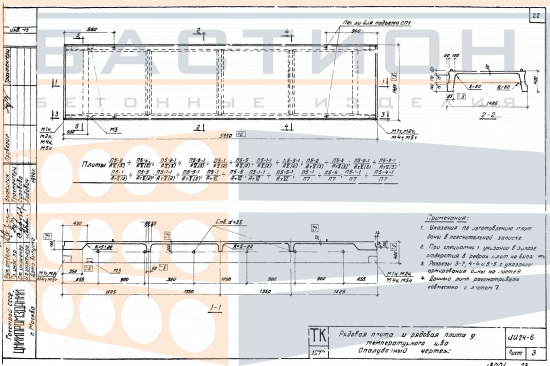

Типоразмер П 5 серии ИИ24-6 предназначен для перекрытий с проектным опиранием на несущие элементы. Ребра плиты ориентированы в продольном направлении, что позволяет эффективно распределять нагрузки от собственного веса, оборудования, людей и перегородок. Нарушение схемы опирания, повреждение торцевых зон или неправильная ориентация при монтаже снижают несущую способность конструкции и могут привести к деформациям. Проектное положение плиты, глубина опирания и узлы сопряжения задаются рабочей документацией серии ИИ24-6.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности с использованием цементно-песчаного раствора. Плита укладывается ребрами вниз, опирание производится на ригели или стены по проектным отметкам. Анкеровка плит в перекрытии и омоноличивание швов обеспечивают совместную работу элементов. Проектная глубина опирания и расположение закладных деталей уточняются по чертежам серии. Не допускается опирание плиты на нерассчитанные участки или устройство дополнительных отверстий в ребрах без проектного обоснования.

• Плита работает в пролете между несущими опорами, передавая равномерно распределенную нагрузку на ригели или поперечные стены.
• Ребра жесткости воспринимают изгибающие моменты и обеспечивают пространственную неизменяемость перекрытия при правильном опирании.
• При монтаже необходимо контролировать совпадение проектных осей и отметок, а также горизонтальность опорных площадок.
• Торцевые зоны плиты не должны иметь сколов и трещин, так как они участвуют в передаче усилий и анкеровке арматуры.
• Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения жесткости и звукоизоляции перекрытия.
• Не допускается использование плиты для прокладки инженерных коммуникаций в ребрах или пустотах без проектных указаний.

Соблюдение требований к опиранию и монтажу гарантирует проектную работу плиты в составе перекрытия. Отклонения от проектных решений требуют перерасчета несущей способности и согласования с разработчиком документации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки, расположение которых совпадает с проектными точками опирания. Высота штабеля и количество рядов определяются с учетом массы плиты и прочности подкладок. При штабелировании прокладки смежных рядов устанавливаются строго по вертикальной линии. Кромки и ребра плит защищаются от повреждений, монтажные петли остаются свободными для строповки.

Транспортировка выполняется в положении, соответствующем проектному, с фиксацией изделий от продольного и поперечного смещения. Запрещается перевозка плит навалом или с опиранием на ребра. Погрузка и разгрузка производятся с использованием строп за монтажные петли, без ударов и перекосов. Смещение плит относительно друг друга при перевозке должно быть исключено, для чего применяются упоры и прокладки. Сохранность торцов и ребер контролируется на всех этапах перемещения.
