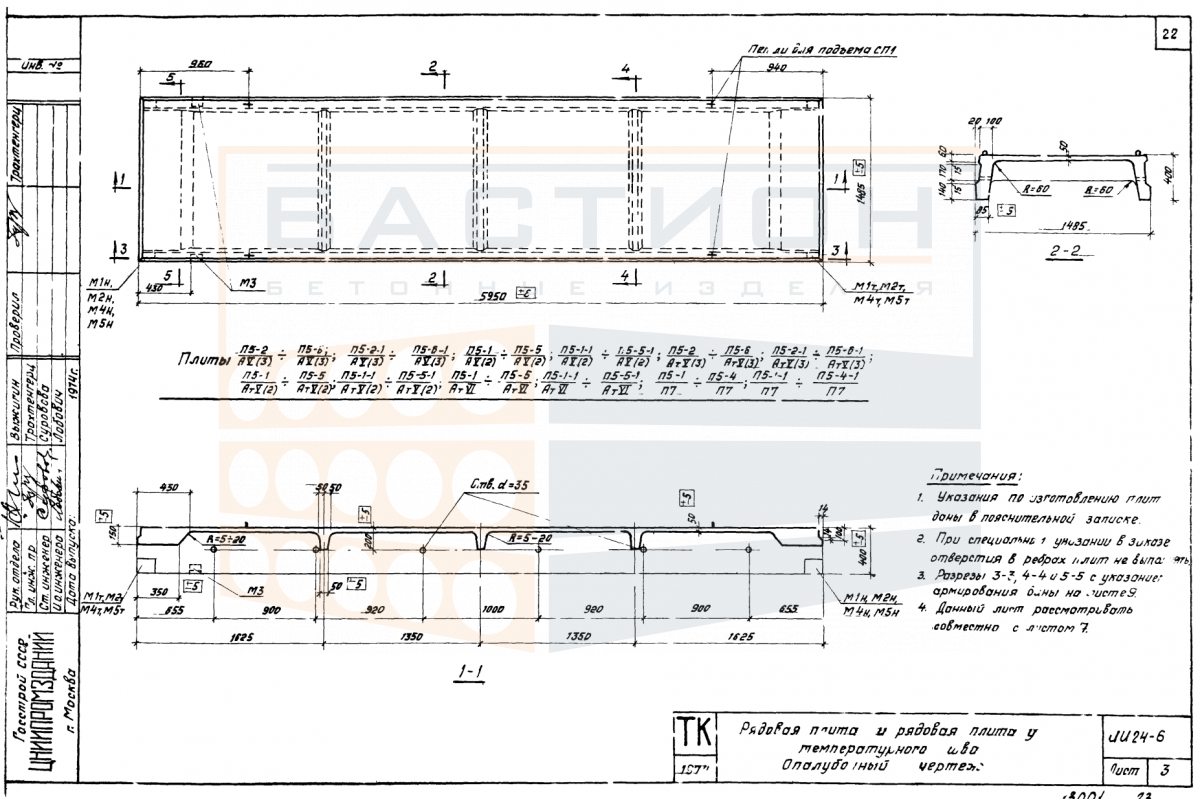

Плита ребристая П 5 - 1/2/3/4/5/6 - 1, серия ИИ24-6

Плита ребристая П 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Ребра плиты работают как элементы жесткости, воспринимающие изгибающие нагрузки от собственного веса, пола, перегородок и временных воздействий, и передающие усилия на несущие стены, ригели или балки.

Изделие относится к серии ИИ24-6, проектные решения которой предусматривают применение в зданиях с различными конструктивными схемами. Опирание плиты осуществляется на продольные ребра; торцевые участки требуют проектной глубины опоры. Несоблюдение схемы опирания или повреждение ребер при монтаже может привести к снижению несущей способности перекрытия. Конструкция плиты включает внутреннее стальное армирование, обеспечивающее работу под нагрузкой в пролете.

Область применения и технические особенности

Монтаж плиты выполняется с использованием крана за монтажные петли. Перед установкой проверяется горизонтальность опорных поверхностей. Опирание ребер на стены или ригели должно соответствовать проектной глубине; перекос плиты не допускается. Для обеспечения совместной работы смежных плит швы между ними заполняются бетоном по проекту. Анкеровка плит в стены и между собой выполняется согласно рабочей документации.

• Плита предназначена для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий, работая в пролете между несущими опорами.
• Опирание осуществляется на продольные ребра; торцевые зоны не должны повреждаться при строповке и разгрузке.
• Для обеспечения жесткости перекрытия швы между плитами омоноличиваются бетоном, армирование стыков выполняется по проекту.
• Монтажное положение проверяется по осям и отметкам; недопустимо смещение плиты относительно опорных площадок.
• Пустоты в ребрах не предназначены для прокладки коммуникаций без специальных проектных решений.
• Типичная ошибка — недостаточная глубина опирания или опирание на поперечные ребра, что нарушает работу конструкции.

Соблюдение проектных требований к опиранию и сопряжению плит обеспечивает надежную работу перекрытия в течение всего срока эксплуатации здания.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам ребер, и должны располагаться строго одна над другой по вертикали. Высота штабеля определяется проектом складирования с учетом массы и геометрии плит. Монтажные петли и торцы ребер защищаются от повреждений.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Перевозка навалом не допускается. При погрузке и разгрузке исключаются ударные нагрузки, перекосы и опирание на слабые кромки. Строповка производится за монтажные петли; использование немаркированных мест запрещено.
