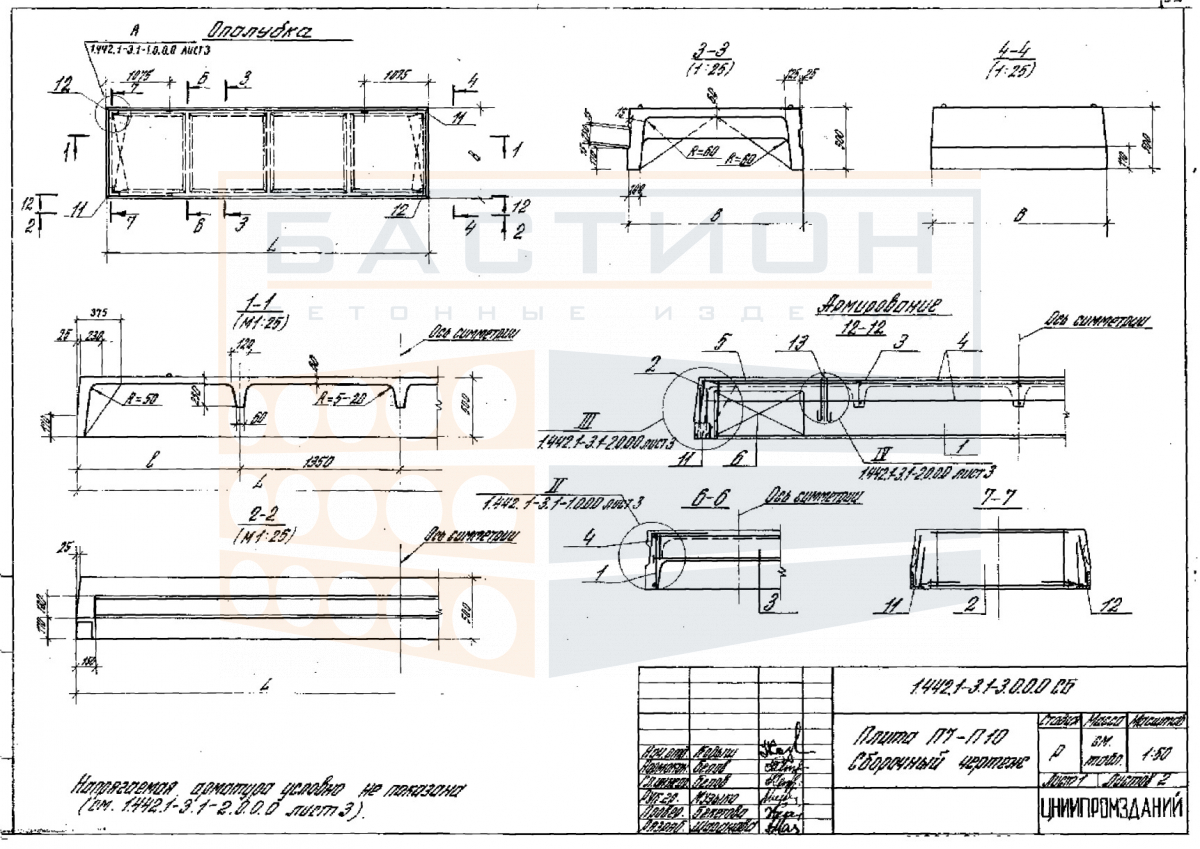

Плита ребристая П9 - 2 АIV (АV, АтV) (СК) Т, серия 1.442.1-3, выпуск 1

Плита ребристая П9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии 1.442.1-3, выпуск 1, предназначенной для применения в промышленных и гражданских зданиях. Конструкция плиты включает продольные ребра жесткости, которые воспринимают изгибающие нагрузки и передают усилия на опорные элементы — стены, балки или ригели. Железобетонное исполнение обеспечивает несущую способность и долговечность в условиях эксплуатационных нагрузок.

В составе перекрытия плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от полов, перегородок, оборудования и временных воздействий. Опирание плиты выполняется по торцевым зонам, соответствующим проектным отметкам. Недостаточная глубина опирания или перекос плиты при монтаже могут привести к перераспределению нагрузок и образованию трещин в ребрах. Правильная ориентация ребер — вниз, к опорам — обязательна для соблюдения расчетной схемы работы элемента.

Область применения и технические особенности

Монтаж плиты ребристой П9 выполняется по проектной документации с учетом узлов опирания. Торцевые участки не должны повреждаться при строповке, так как в этих зонах сосредоточена передача усилий.

• Изделие применяется в перекрытиях и покрытиях промышленных и гражданских зданий в составе сборных каркасов, обеспечивая горизонтальную жесткость.
• Продольные ребра работают как балки, воспринимающие изгибающие моменты от нагрузок и передающие усилия на опоры.
• Опирание выполняется на несущие стены, ригели или балки с проектной глубиной; отклонение снижает несущую способность.
• При монтаже требуется выверка горизонтальности и совпадение отметок опорных площадок для предотвращения перекоса плиты.
• Швы между смежными плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы и распределения нагрузок.
• Не допускается прокладка инженерных коммуникаций в пустотах или каналах, не предусмотренных проектом, так как это нарушает работу конструкции.
• Складирование плит выполняется в горизонтальном положении на прокладках в зонах монтажных петель; высота штабеля ограничивается несущей способностью нижних изделий.

Требования к монтажу и эксплуатации плиты ребристой П9 регламентируются проектом и технической документацией серии 1.442.1-3. Нарушение условий опирания, повреждение защитного слоя бетона или арматуры снижает несущую способность изделия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровном твердом основании в горизонтальном положении. Прокладки укладываются в опорных зонах по вертикали. Высота штабеля определяется из условий складирования. Торцы и ребра защищаются от повреждений.

Транспортировка производится в горизонтальном положении с фиксацией. Строповка за монтажные петли, без повреждения ребер. Перевозка навалом не допускается. Погрузка с применением грузоподъемного оборудования, исключая удары.
