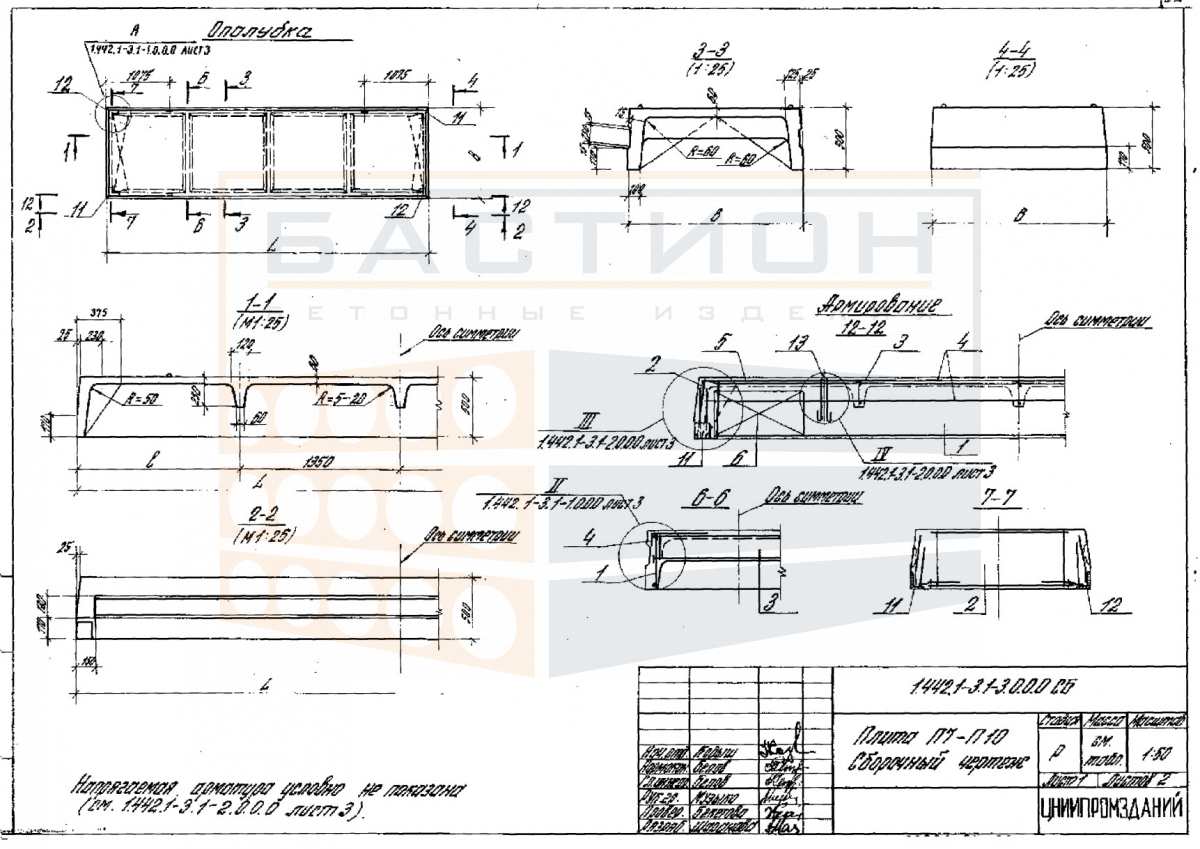

Плита ребристая П8 - 1/2 АIIIв (АIV, АV, АтV) (СК) Т, серия 1.442.1-3, выпуск 1

Плита ребристая П8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий и покрытий промышленных и гражданских сооружений. Изделие относится к серии 1.442.1-3, выпуск 1, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей усилий на несущие стены, балки или ригели. Продольные ребра плиты формируют пространственную жесткость конструкции и обеспечивают эффективное распределение изгибающих напряжений по длине элемента. Применение ребристого профиля позволяет снизить собственный вес перекрытия при сохранении несущей способности, что делает конструкцию рациональной для пролетов средней длины. Внутреннее стальное армирование воспринимает растягивающие усилия, возникающие под нагрузкой.

В составе перекрытия плита укладывается на опорные конструкции с обеспечением проектной глубины опирания. Неправильная ориентация ребер или недостаточное опирание приводят к перераспределению напряжений, что может вызвать трещинообразование и снижение несущей способности. Конструкция требует тщательной выверки осей и отметок монтажного горизонта для исключения локальных перекосов. Сопряжение смежных плит выполняется с омоноличиванием швов по проектному решению, что обеспечивает совместную работу элементов перекрытия под нагрузкой. Типоразмер П8 имеет длину, соответствующую шагу колонн или ширине пролета, и ширину, согласованную с раскладкой плит в плане.

Область применения и технические особенности

Монтаж плиты ребристой П8 выполняется с опиранием на ригели, стены или балки. Глубина опирания задается рабочим проектом и контролируется по монтажному горизонту. Рекомендуется использовать выравнивающие слои из цементно-песчаной смеси для компенсации неровностей опорных поверхностей. Строповка производится за все монтажные петли, расположенные на ребрах плиты, подъем осуществляется плавно, без рывков и раскачивания.

• Плита воспринимает нагрузку от вышележащих слоев пола, оборудования и временных нагрузок, передавая усилия через ребра на опорные конструкции.
• Опирание плиты осуществляется по коротким сторонам; при необходимости опирания на промежуточные опоры требуется проверка по рабочей документации серии 1.442.1-3.
• Продольные ребра плиты работают как балки таврового сечения, обеспечивая жесткость при изгибе и распределение напряжений по ширине элемента.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного; омоноличивание выполняется после монтажа и выверки всего перекрытия.
• При монтаже запрещается опирание плиты на полку ребра или воздействие на торцевые участки, так как это может вызвать сколы и ослабление опорной зоны.
• Заводская маркировка наносится на боковой поверхности плиты и содержит условное обозначение, массу, дату изготовления и штамп ОТК, что позволяет идентифицировать изделие при приемке.

Для обеспечения проектной несущей способности перекрытия необходимо строго соблюдать схему раскладки плит, указанную в проекте. Отступление от схемы или замена типоразмера требует пересчета усилий и согласования с проектной организацией.

Правила хранения и транспортировки изделия

Плиты ребристые П8 хранятся на складе готовой продукции в горизонтальном положении на ровном твердом основании. Под каждую плиту укладываются прокладки из пиломатериала в местах размещения опорных зон — под ребрами на расстоянии не менее 0.2L от торцов. Прокладки соседних рядов должны располагаться строго по одной вертикальной линии во избежание изгиба нижележащих плит. Высота штабеля не должна превышать значений, установленных технологической картой, обычно не более 2-3 плит.

Транспортировка выполняется специализированным автотранспортом с жесткой фиксацией плит от продольного и поперечного смещения. Погрузка производится краном с использованием траверсы, обеспечивающей равномерный захват петель. Запрещается перевозка плит навалом или с опиранием на монтажные петли. Учитывая массу каждой плиты (около 2,9 т), разгрузка должна вестись с применением стропов, исключающих ударные нагрузки и скручивание изделия.
