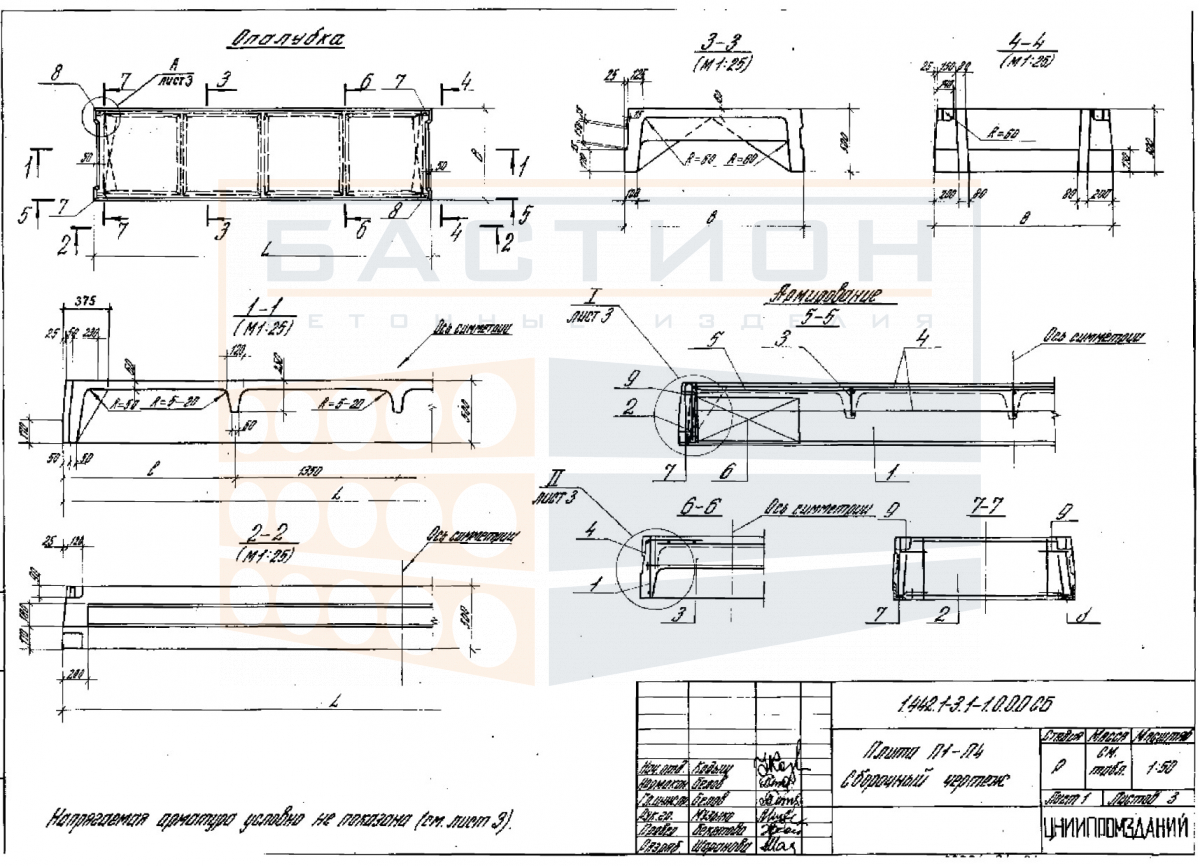

Плита ребристая П4 - 2 АIV (АV, АтV) (СК) Т, серия 1.442.1-3, выпуск 1

Плита ребристая П4 - 2 АIV (АV, АтV) (СК) Т — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских объектах. Изделие относится к серии 1.442.1-3, выпуск 1, и предназначено для восприятия вертикальных нагрузок от пола, оборудования, перегородок и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция включает продольные ребра жесткости, которые обеспечивают пространственную работу плиты в пролете и позволяют перекрывать пролеты без промежуточных опор.

Плиты ребристые применяются в каркасных и бескаркасных зданиях, где требуются повышенная несущая способность и жесткость перекрытия. Опирание осуществляется по коротким сторонам на несущие элементы: стены, ригели или балки. Недостаточная глубина опирания, перекос при монтаже или повреждение торцов могут привести к нарушению работы плиты в пролете и снижению несущей способности. При проектировании и монтаже необходимо учитывать проектное положение ребер: они должны быть направлены вниз для восприятия растягивающих усилий.

Область применения и технические особенности

Монтаж плит выполняется в соответствии с рабочими чертежами серии 1.442.1-3. При установке необходимо обеспечить горизонтальность опорных площадок и точное совмещение геометрических осей.

• Плита работает в пролете как однопролетная свободно опертая балка, передавая нагрузку на опорные конструкции через торцевые зоны.
• Опирание выполняется на железобетонные или стальные ригели, а также на кирпичные и бетонные стены при условии устройства распределительной подушки.
• Глубина опирания плиты задается проектом и не может быть уменьшена без перерасчета; типовые значения указаны в серии.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них расположены выпуски арматуры для анкеровки.
• Швы между плитами заполняются мелкозернистым бетоном или цементно-песчаным раствором для обеспечения совместной работы.
• Пустоты внутри ребер не предназначены для прокладки коммуникаций без дополнительных проектных решений.
• Не допускается сверление отверстий в ребрах без согласования с проектной организацией во избежание снижения прочности.

Соблюдение указанных требований обеспечивает расчетную несущую способность плиты и долговечность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке с твердым покрытием. Между рядами укладываются прокладки в местах опирания (торцевые зоны), при этом прокладки разных ярусов должны располагаться строго по вертикали. Высота штабеля не должна превышать допустимое количество рядов по схеме складирования, установленное производителем.

При транспортировке плиты размещаются в кузове в горизонтальном положении на подкладках, фиксируются от смещения с помощью упоров и стяжек. Перевозка навалом запрещена. Погрузка и разгрузка производятся с использованием траверс или стропов, обеспечивающих захват за монтажные петли. Удары и перекосы при выгрузке недопустимы.
