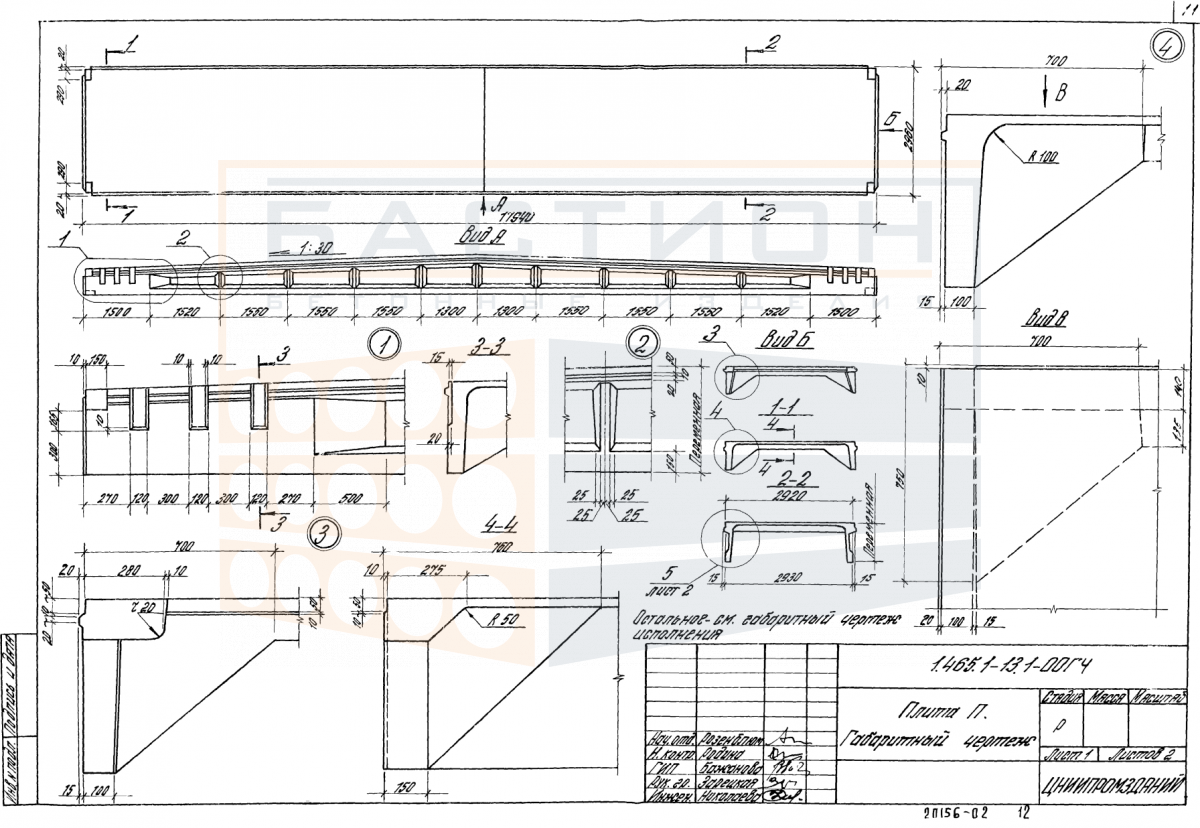

Плита ребристая 1 ПЛ 18, серия 1.465.1-13, выпуск 1

Плита ребристая 1 ПЛ 18 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.465.1-13, выпуск 1, и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция ребер обеспечивает жесткость и устойчивость плиты в пролете, а полка воспринимает распределенную нагрузку.

Данный типоразмер используется в составе сборных перекрытий промышленных и гражданских зданий. Ребристая форма позволяет перекрывать большие пролеты с уменьшенным расходом бетона по сравнению со сплошными плитами, при этом масса изделия (8800 кг) требует применения грузоподъемной техники соответствующей мощности. Ошибки при монтаже, такие как недостаточная глубина опирания или смещение плиты относительно проектных осей, могут привести к перераспределению нагрузок и трещинообразованию в опорных зонах.

Область применения и технические особенности

Плита монтируется на опорные элементы (стены, ригели, балки) по проектным отметкам. Опирание осуществляется по коротким сторонам, при этом ребра ориентированы вертикально, обеспечивая восприятие изгибающих моментов. После установки выполняется анкеровка и омоноличивание швов для создания жесткого диска перекрытия. Торцевые зоны и монтажные петли не должны повреждаться при строповке и разгрузке. Типовые ошибки: монтаж на неподготовленное основание, перекос плиты, опирание только на часть ребра.

• Плита работает в пролете между несущими опорами, передавая нагрузку через опорные зоны на стены, балки или ригели; проектная глубина опирания устанавливается по рабочей документации серии.
• Ребра воспринимают изгибающие нагрузки, обеспечивая жесткость конструкции; неправильная ориентация ребер (например, установка на ребро полкой вниз) не допускается.
• Сопряжение с соседними плитами выполняется через продольные и поперечные швы, которые заполняются бетоном по проектному решению; качество омоноличивания влияет на совместную работу элементов.
• Монтажное положение плиты проверяется по осям и отметкам; смещение более допустимых значений ведет к перераспределению усилий и может потребовать усиления узла.
• Пустоты между ребрами не используются для прокладки инженерных коммуникаций, если это не предусмотрено проектом; устройство отверстий в полке или ребрах без согласования запрещено.
• При строповке используются все монтажные петли, траверса подбирается с учетом длины изделия (17940 мм) и веса, чтобы избежать перекоса и ударов.
• Торцевые участки плиты являются опорными зонами; повреждение бетона или обнажение арматуры в этих местах снижает несущую способность и требует ремонта по специальной технологии.

Применение плиты в перекрытии возможно только при условии соблюдения проектных параметров опирания и анкеровки. Отклонения от схемы монтажа, указанной в серии 1.465.1-13, должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Плита складируется в горизонтальном положении на ровном твердом основании. Прокладки из дерева или аналогичного материала располагаются в опорных зонах — строго под ребрами, по одной линии по вертикали, чтобы исключить изгиб полки. Высота штабеля не должна превышать значений, при которых возможна потеря устойчивости или повреждение нижних изделий. Складирование навалом или с нарушением схемы опирания не допускается.

Транспортировка выполняется в положении, соответствующем рабочему (полкой вверх). Плита фиксируется в кузове от продольных и поперечных смещений с помощью упоров и стяжек, исключающих ударные нагрузки. Запрещается перевозка навалом, с опиранием на углы или монтажные петли. Погрузка и разгрузка производятся с использованием траверсы или строп, зацепленных за все монтажные петли, с исключением рывков и перекосов.
