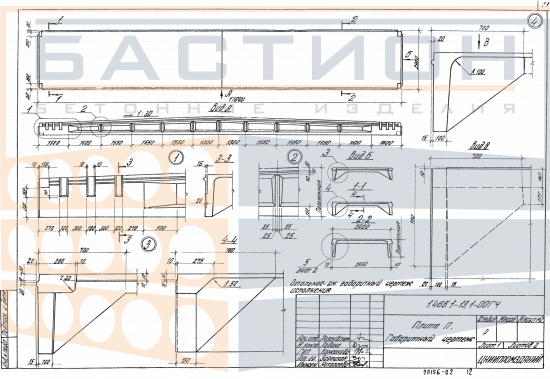

Плита ребристая 1 ПФ 18 с проемами 1.7х1.4, серия 1.465.1-13, выпуск 1

Плита ребристая 1 ПФ 18 с проемами 1.7х1.4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий. Изделие относится к серии 1.465.1-13, выпуск 1, и предназначено для эксплуатации в составе сборных железобетонных каркасов зданий различного назначения. Ребристая конструкция обеспечивает повышенную жесткость при относительно низком расходе материалов, что позволяет перекрывать пролеты до 18 м. Наличие прямоугольных проемов размером 1.7х1.4 м предусмотрено для пропуска инженерных коммуникаций или устройства световых проемов в соответствии с проектом.

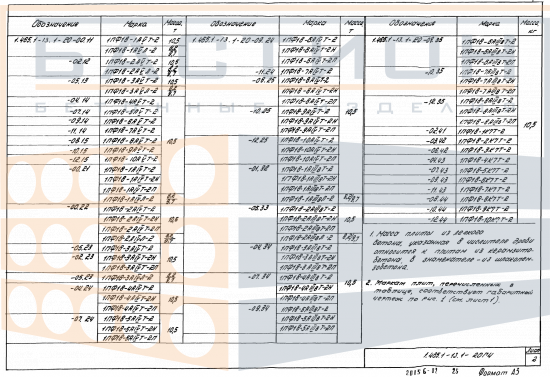

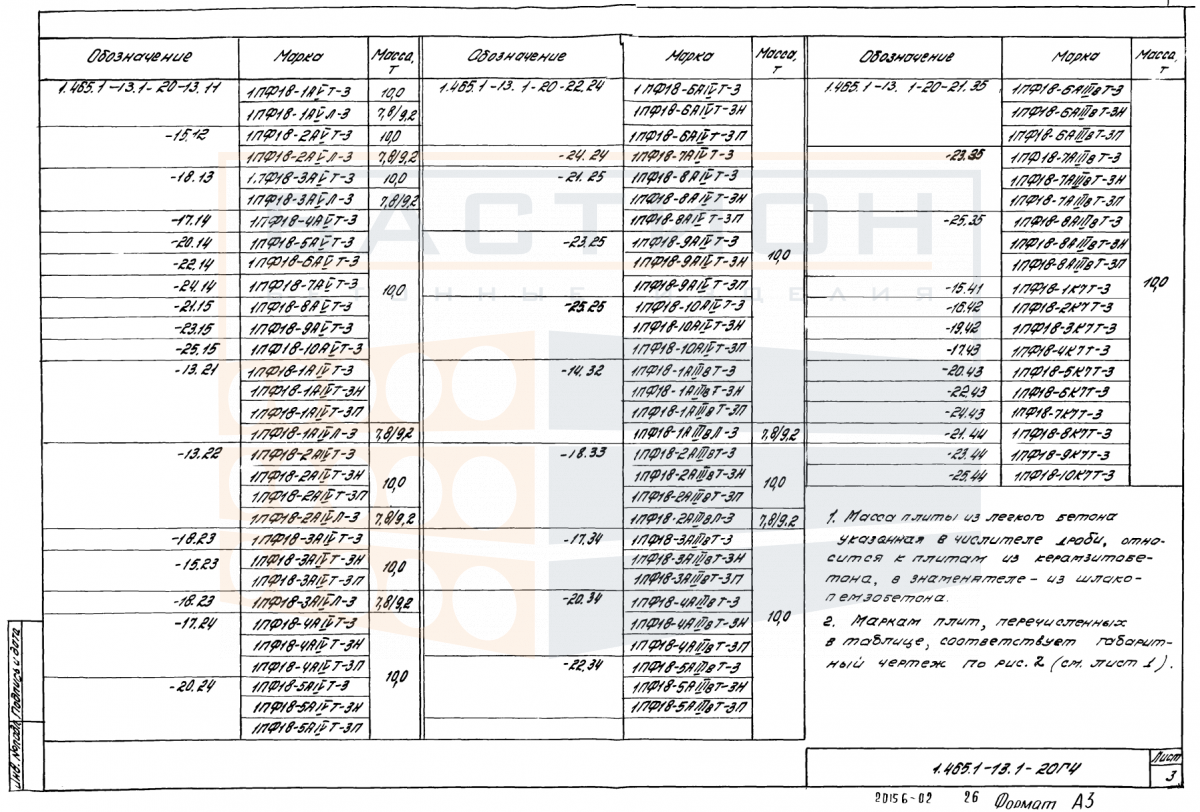

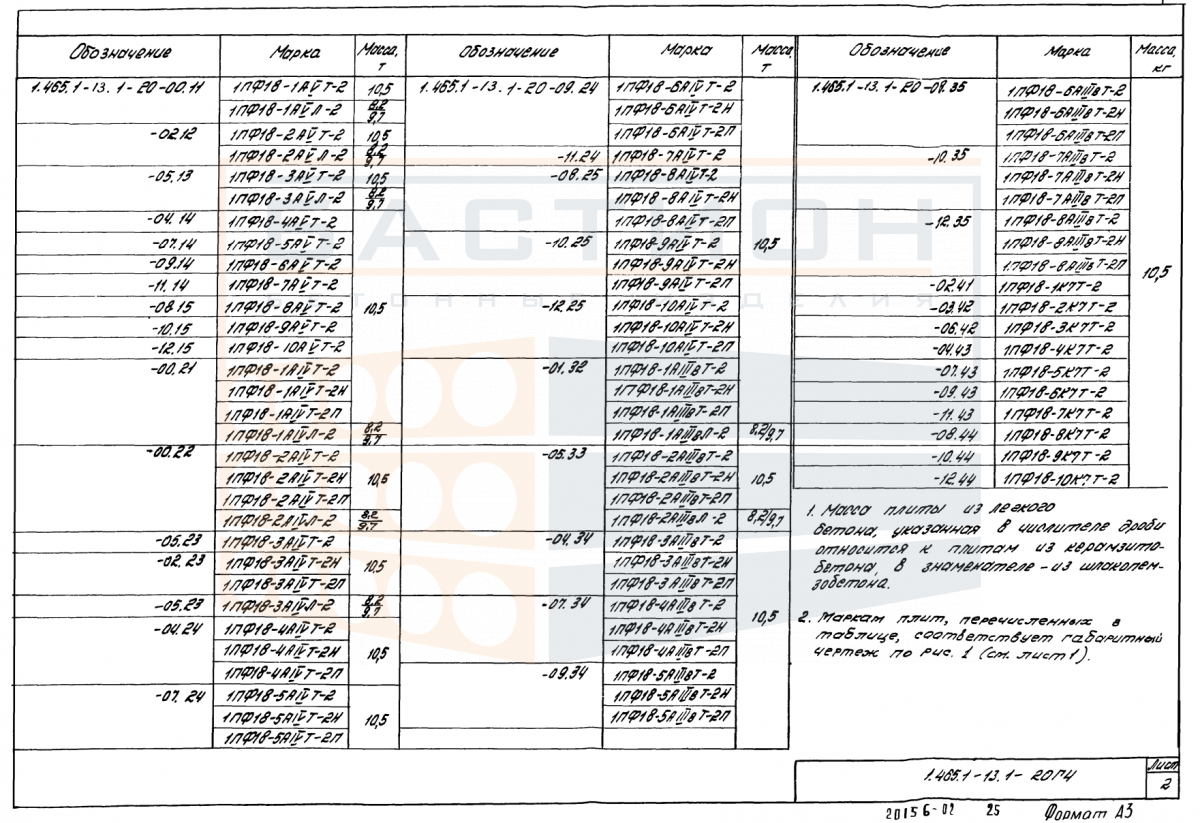

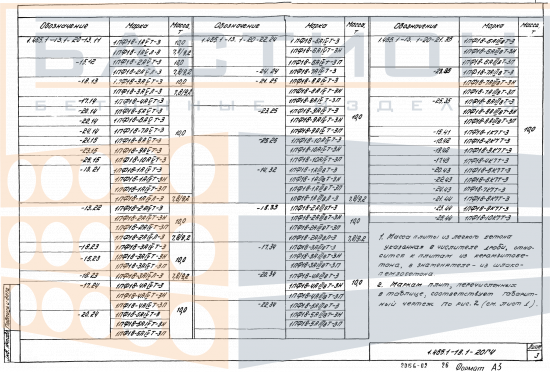

Плита воспринимает вертикальные нагрузки от собственного веса, вышележащих конструкций, оборудования и людей и передает их на опорные элементы — стены, балки или ригели. Неправильный монтаж, недостаточная глубина опирания или повреждение ребер могут привести к потере несущей способности и деформациям перекрытия. Особое внимание при проектировании и монтаже уделяется корректной ориентации ребер (продольные ребра должны быть направлены вниз) и обеспечению проектного положения проемов. Масса изделия варьируется в пределах 7800–10500 кг, что необходимо учитывать при выборе грузоподъемного механизма.

Область применения и технические особенности

Монтаж плиты осуществляется на подготовленные опорные поверхности с выверкой по осям и отметкам. Глубина опирания и тип опорного узла задаются рабочей документацией серии 1.465.1-13. Сопряжение плиты с несущими конструкциями выполняется с помощью закладных деталей и сварных соединений с последующим омоноличиванием стыков. Проемы в плите усиливаются дополнительным армированием по проекту, что исключает ослабление сечения.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели через опорные зоны, расположенные по торцам.

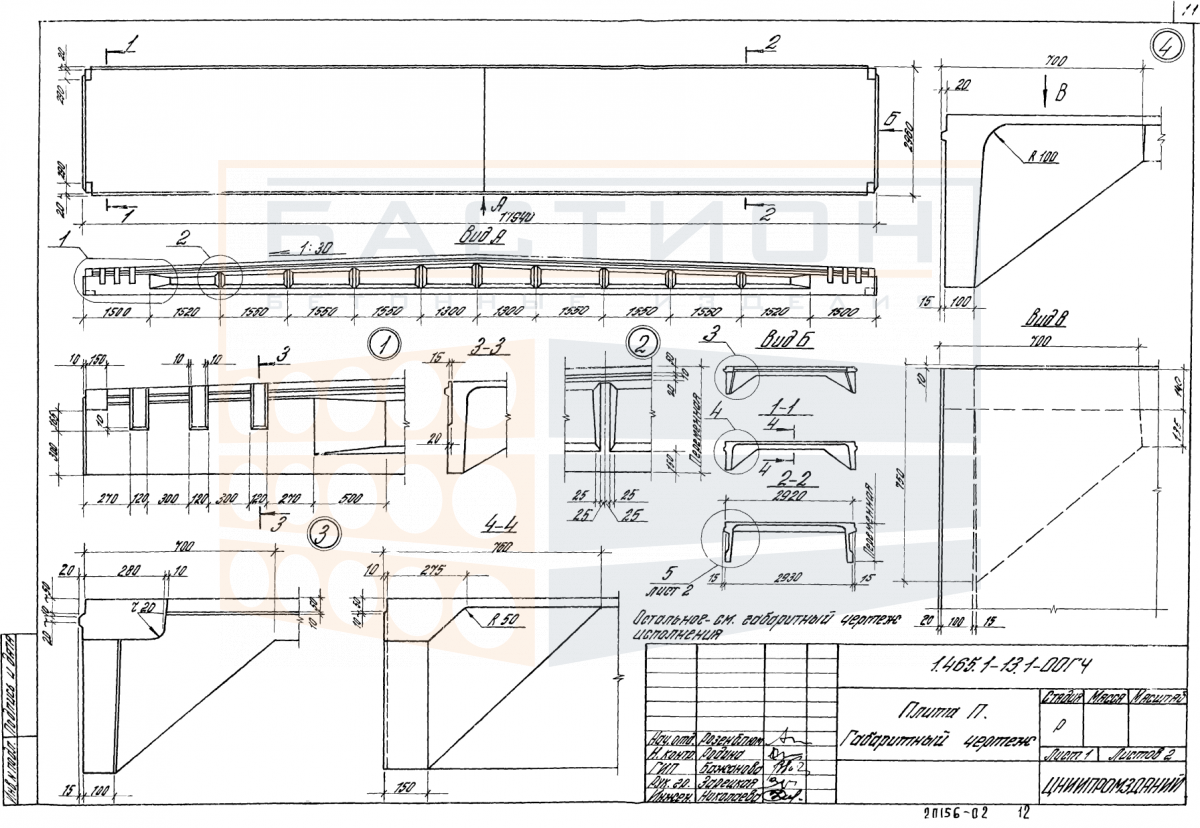

• Продольные ребра обеспечивают жесткость конструкции при изгибе; их ориентация должна строго соответствовать проекту – ребрами вниз, иначе возможно снижение несущей способности.

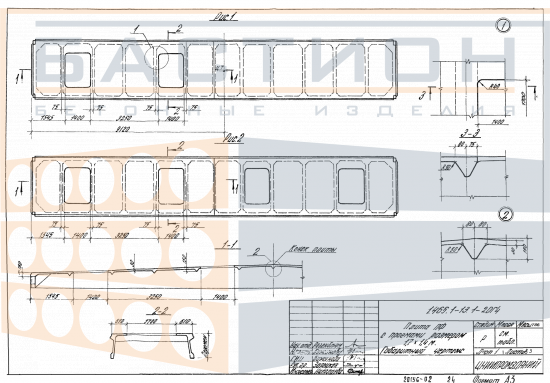

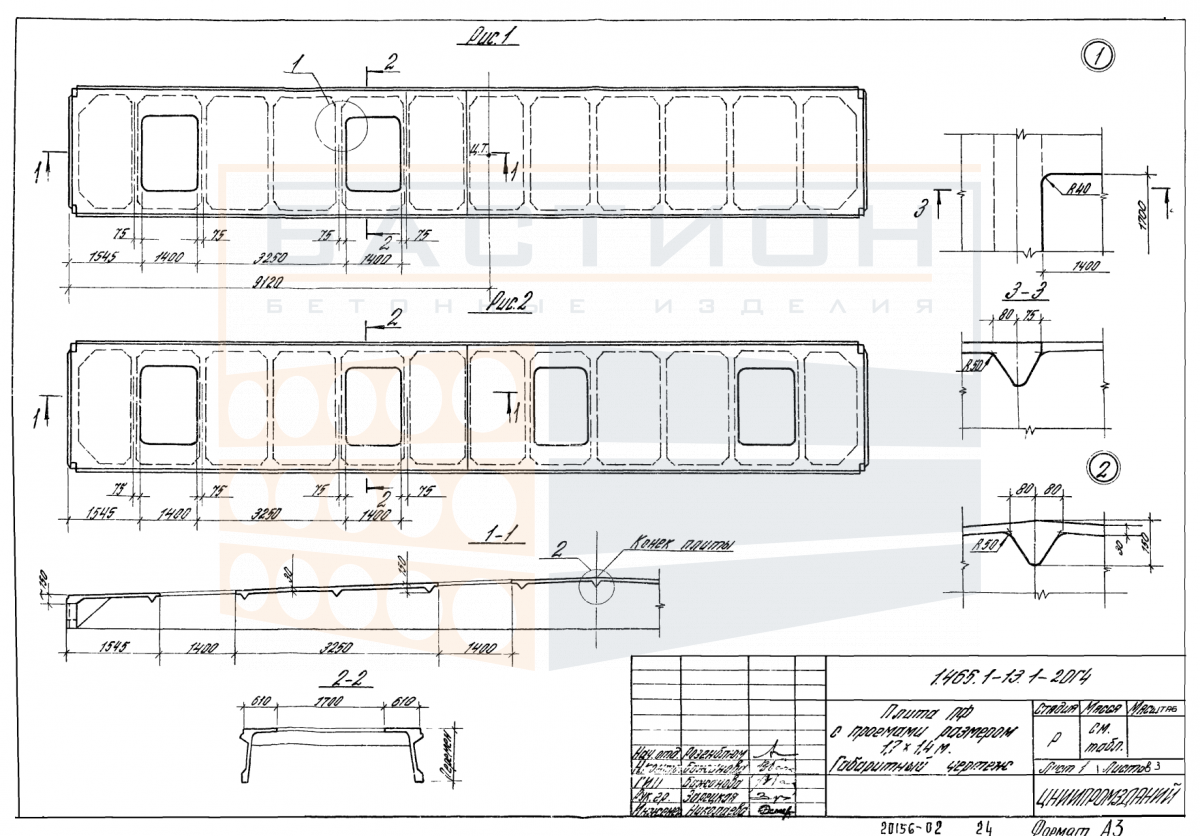

• Проемы размером 1.7х1.4 м предназначены для пропуска инженерных коммуникаций или устройства световых проемов; их расположение и усиление оговариваются в проекте.
• При монтаже обязательна проверка плоскости опирания – недопустимы перекосы и неровности, вызывающие концентрацию напряжений и риск разрушения.
• Швы между смежными плитами заполняются бетоном соответствующего класса с обязательным омоноличиванием анкерных выпусков для обеспечения совместной работы.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как они воспринимают опорные реакции и их повреждение снижает надежность узла.
• Изделие не рассчитано на дополнительные нагрузки от тяжелого оборудования без соответствующего проектного обоснования и усиления.

Корректное выполнение монтажных работ, соблюдение проектных глубин опирания и оперативное омоноличивание стыков обеспечивают совместную работу плиты в составе перекрытия и исключают дефекты эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит выполняется на ровном твердом основании в горизонтальном положении. Для предотвращения повреждений ребер и торцов под опорные зоны укладываются деревянные прокладки строго по одной вертикали. Высота штабеля, количество рядов и сечение прокладок определяются исходя из массы и габаритов изделия с учетом требований нормативной документации. Плиты с проемами укладываются таким образом, чтобы проемы не оказывались над зонами опирания нижележащих изделий.

Транспортировка осуществляется в специализированных автомашинах с фиксацией изделий от продольных и поперечных смещений. Погрузка и разгрузка производятся с использованием траверс с равномерным распределением нагрузки на монтажные петли. Запрещается перевозка навалом, сбрасывание и удары по торцевым поверхностям. Перед монтажом каждая плита осматривается на предмет сколов, трещин и деформаций; изделия с видимыми дефектами к установке не допускаются.
