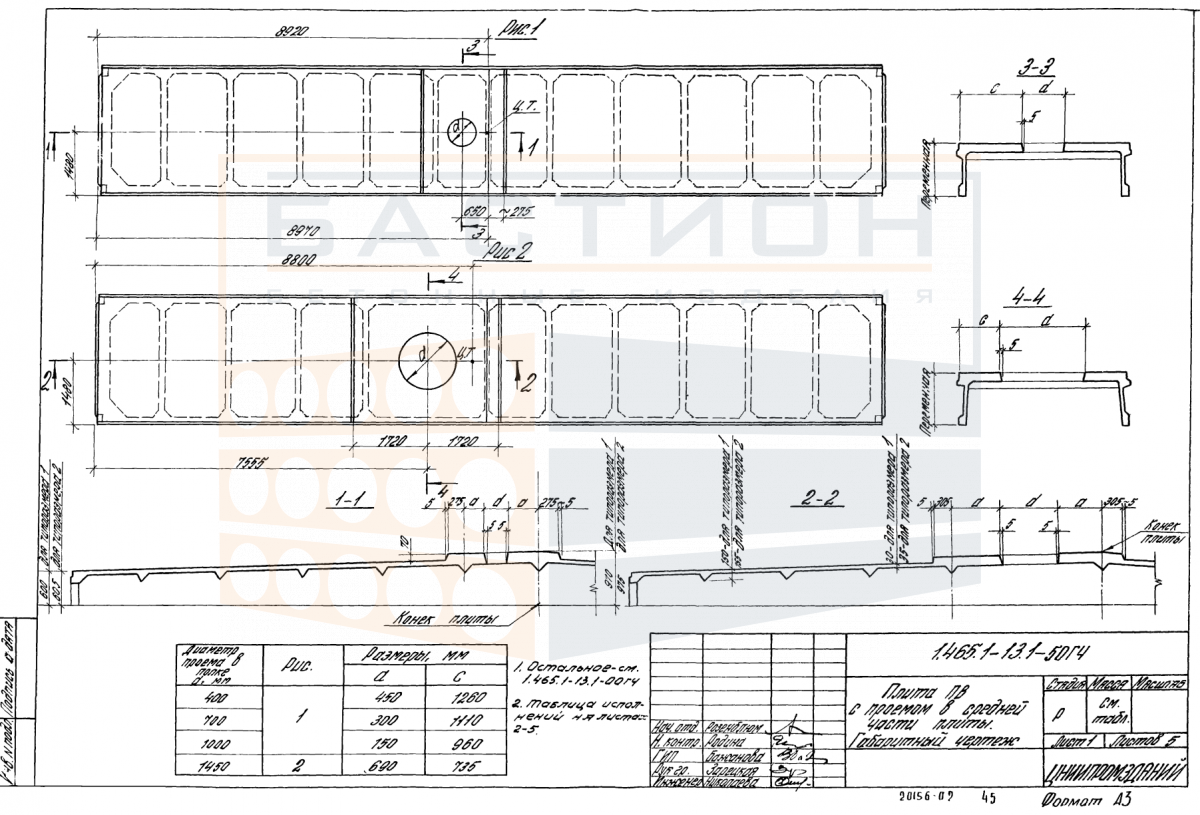

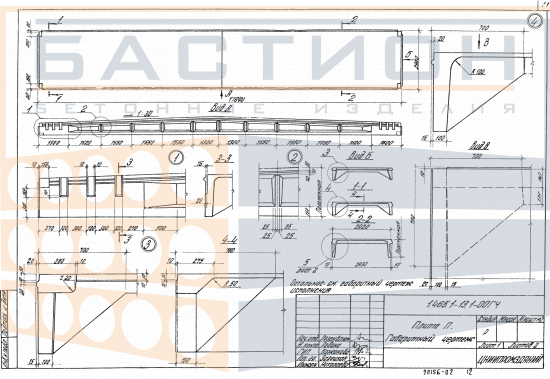

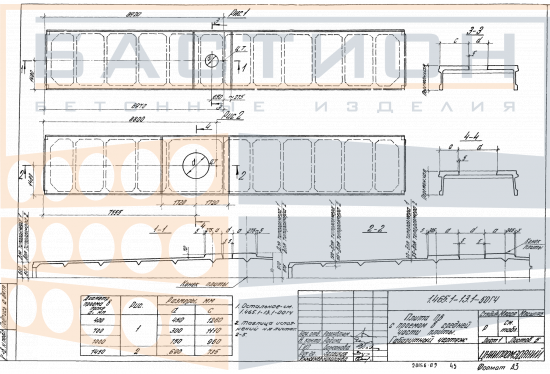

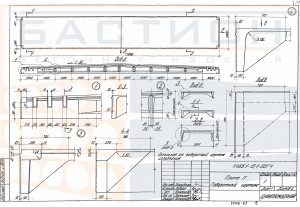

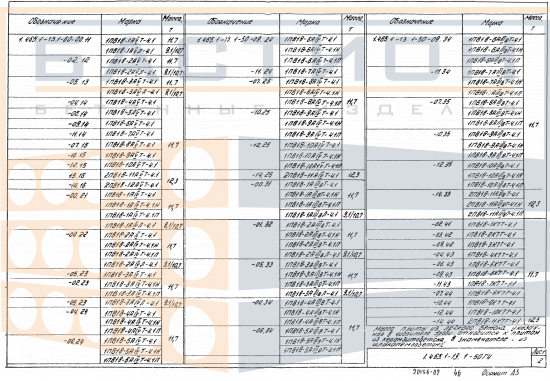

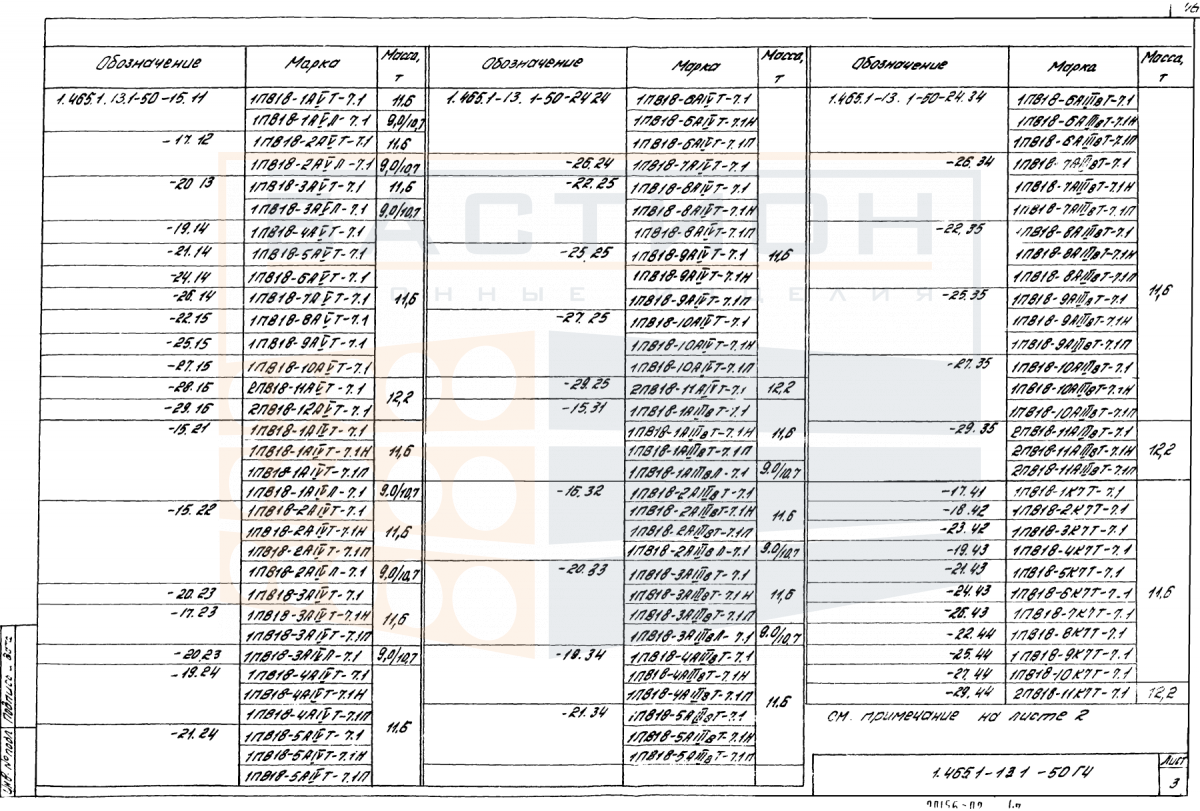

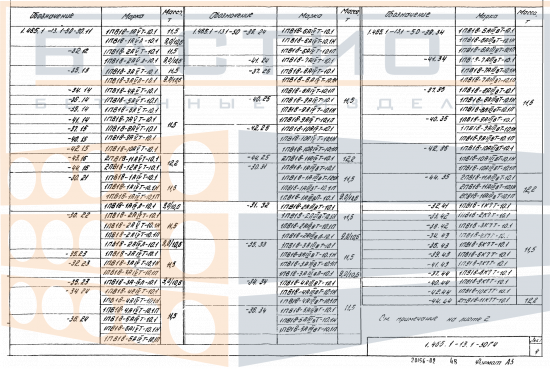

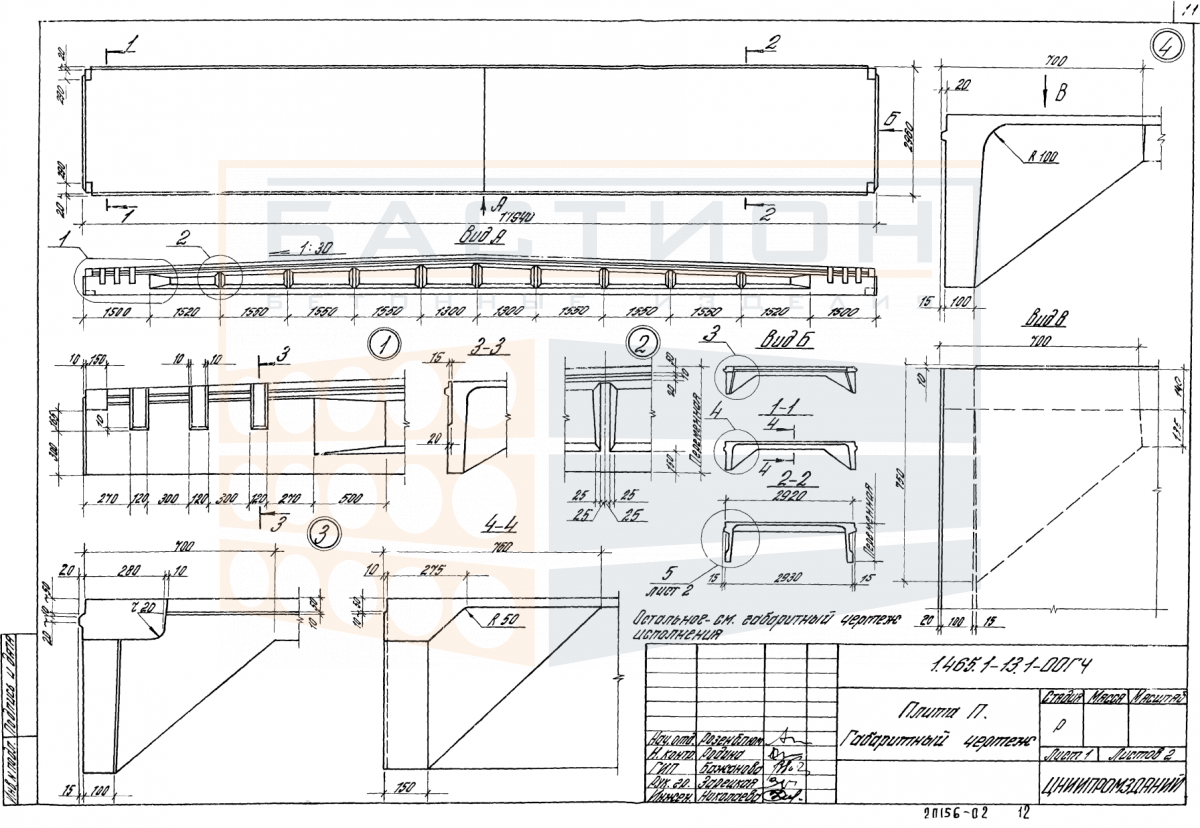

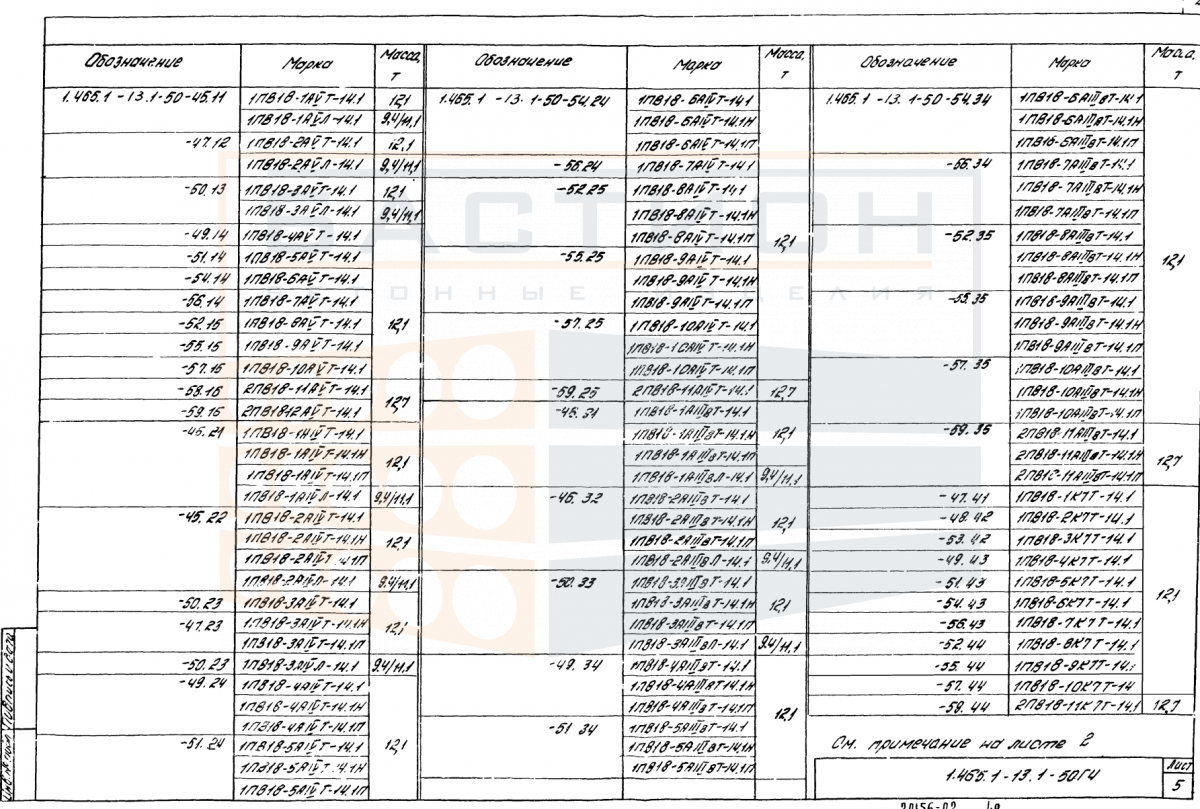

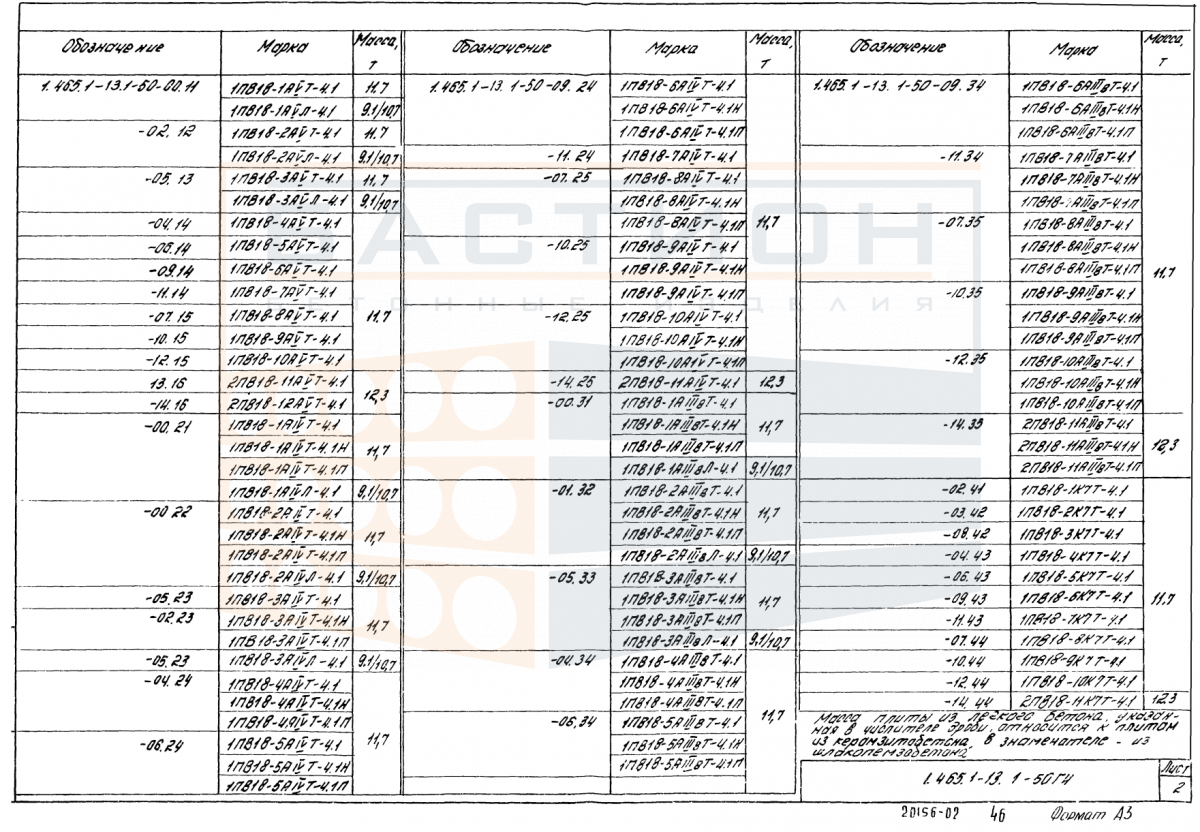

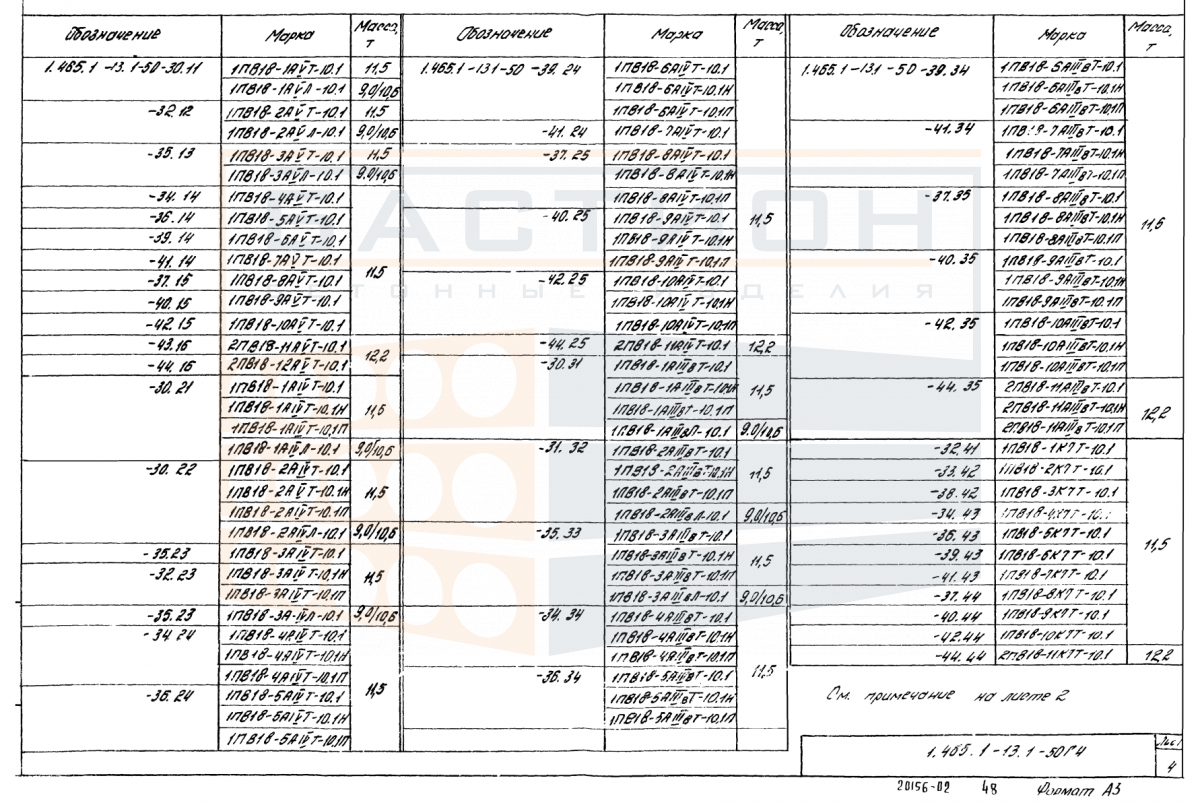

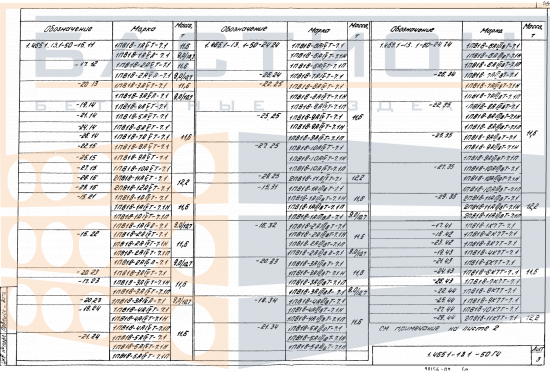

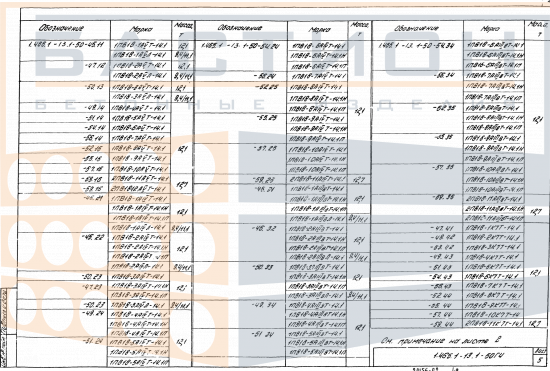

Плита ребристая 1 / 2 ПВ 18 с проемом в средней части, серия 1.465.1-13, выпуск 1

Плита ребристая 1 / 2 ПВ 18 с проемом в средней части — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.465.1-13, выпуск 1, и предназначено для использования в каркасных зданиях с шагом несущих опор до 18 м. Наличие проема в средней части позволяет пропускать вертикальные инженерные коммуникации (вентиляционные шахты, лифтовые проемы, трубопроводы) без нарушения целостности перекрытия.

Ребристая конструкция плиты обеспечивает высокую жесткость при относительно небольшом расходе бетона: продольные и поперечные ребра воспринимают изгибающие моменты, а полка работает на сжатие. Масса изделия (от 9 до 12,7 т) требует применения грузоподъемной техники соответствующей грузоподъемности. Монтаж должен выполняться в строгом соответствии с проектной документацией, так как неправильная ориентация ребер или недостаточное опирание приводят к перераспределению усилий и могут вызвать разрушение. Проем в плите не подлежит изменению без перерасчета несущей способности.

Область применения и технические особенности

Плита устанавливается на несущие балки, ригели или стены с опиранием по контуру или двум сторонам. Глубина опирания задается рабочими чертежами серии 1.465.1-13. При монтаже необходимо обеспечить равномерное распределение нагрузки и защиту опорных зон от сколов. После установки швы между плитами омоноличиваются, а монтажные петли после выверки могут быть обрезаны или заделаны.

• Работает в пролете между несущими опорами, передавая нагрузки от пола, перегородок, оборудования и временных воздействий.
• Ребра жесткости обеспечивают восприятие изгибающих усилий; ориентация ребер должна строго соответствовать проектному положению.
• Проем в средней части предназначен для пропуска инженерных систем; не допускается изменение его размеров или расположения без проектного обоснования.
• Требует проектной глубины опирания; недостаточная глубина вызывает концентрацию напряжений и снижает несущую способность.
• Торцевые зоны ребер и монтажные петли не должны повреждаться при строповке, разгрузке и складировании.
• Межплитные швы заполняются бетоном с анкеровкой выпусков арматуры по проектному решению.
• Монтажное положение проверяется по отметкам и осям; перекос плиты относительно опор недопустим.

Правильная установка плиты с обязательным контролем опорных узлов и замоноличиванием швов обеспечивает совместную работу элементов перекрытия и исключает прогибы и трещинообразование в процессе эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Деревянные прокладки устанавливаются строго в местах опорных зон (на ребра) таким образом, чтобы вертикальные ряды прокладок совпадали по всей высоте штабеля. Высота штабеля задается проектом складирования с учетом массы и габаритов изделия; верхние плиты не должны опираться на монтажные петли или кромки нижележащих. Торцы ребер и зоны проема защищаются от повреждений.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на опорные ребра. Фиксация в кузове транспортного средства исключает смещение и удары в продольном и поперечном направлениях. Запрещается перевозка плит навалом, а также строповка за элементы, не предназначенные для подъема (полка, проем). Подъем производится только за монтажные петли с использованием траверс, обеспечивающих равномерное натяжение ветвей стропа.
