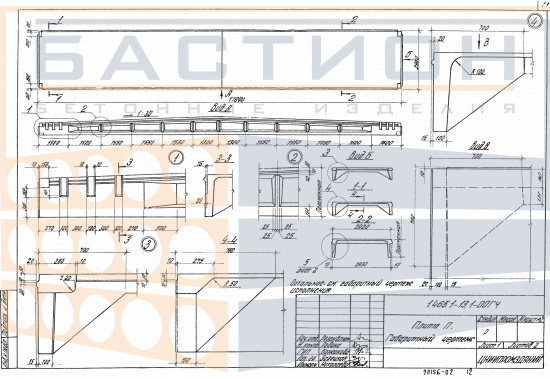

Плита ребристая 1 / 2 ПГ 18, серия 1.465.1-13, выпуск 1

Плита ребристая 1/2 ПГ 18 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к серии 1.465.1-13, выпуск 1, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передачи их на несущие стены, балки или ригели. Ребристая форма конструктивно увеличивает жесткость элемента, позволяя перекрывать пролеты значительной длины при сниженной массе по сравнению со сплошными плитами.

В составе перекрытия плита работает совместно с другими сборными элементами, образуя горизонтальный диск, обеспечивающий пространственную жесткость здания. Нагрузки распределяются через ребра, работающие на изгиб, и передаются на опорные зоны. Корректная установка плиты по проектным отметкам с соблюдением глубины опирания исключает перекосы и перераспределение усилий. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцов, могут привести к снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности стен, балок или ригелей. Проектное положение плиты фиксируется с помощью выверки по осям и отметкам. Сопряжение смежных плит осуществляется через швы, которые омоноличиваются для обеспечения совместной работы элементов. В проектной документации серии 1.465.1-13 уточняются конструктивные узлы опирания и анкеровки.

• Плита предназначена для эксплуатации в составе сборного перекрытия, воспринимает временные и постоянные нагрузки и передает их на опорные конструктивные элементы.
• Ребра плиты являются основными несущими элементами; их ориентация должна соответствовать проектному направлению, обеспечивая правильное распределение изгибающих усилий.
• Торцевые зоны плиты являются опорными участками; при строповке, транспортировке и монтаже необходимо исключить повреждение бетона и монтажных петель.
• Глубина опирания плиты на несущие элементы задается рабочими чертежами серии; недостаточное опирание не допускается, так как вызывает концентрацию напряжений.
• Швы между смежными плитами заполняются бетоном по проектному решению; омоноличивание обеспечивает жесткость диска перекрытия и распределение горизонтальных нагрузок.
• Монтаж ведется с применением грузоподъемной техники, рассчитанной на массу изделия (до 11,5 т), с использованием не менее четырех монтажных петель.
• После установки проверяется горизонтальность плиты и совпадение отметок; допустимые отклонения регламентируются нормативной документацией.

Соблюдение проектных требований к опиранию, анкеровке и омоноличиванию стыков гарантирует расчетную несущую способность перекрытия. Нарушение технологии монтажа может вызвать деформации плиты и снижение жесткости горизонтальной диафрагмы.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам, с обязательным совпадением их по вертикали во всех рядах штабеля. Высота штабеля устанавливается с учетом массы и схемы складирования, исключающей деформации нижних изделий. Монтажные петли и торцевые грани защищаются от повреждений.

Транспортировка плит осуществляется на специализированном транспорте с фиксацией изделий от смещения и опрокидывания. Запрещается перевозка плит навалом. Погрузка и выгрузка производятся с использованием траверс или строп, обеспечивающих равномерное распределение усилий на монтажные петли. Ударные нагрузки и падение изделий не допускаются.
