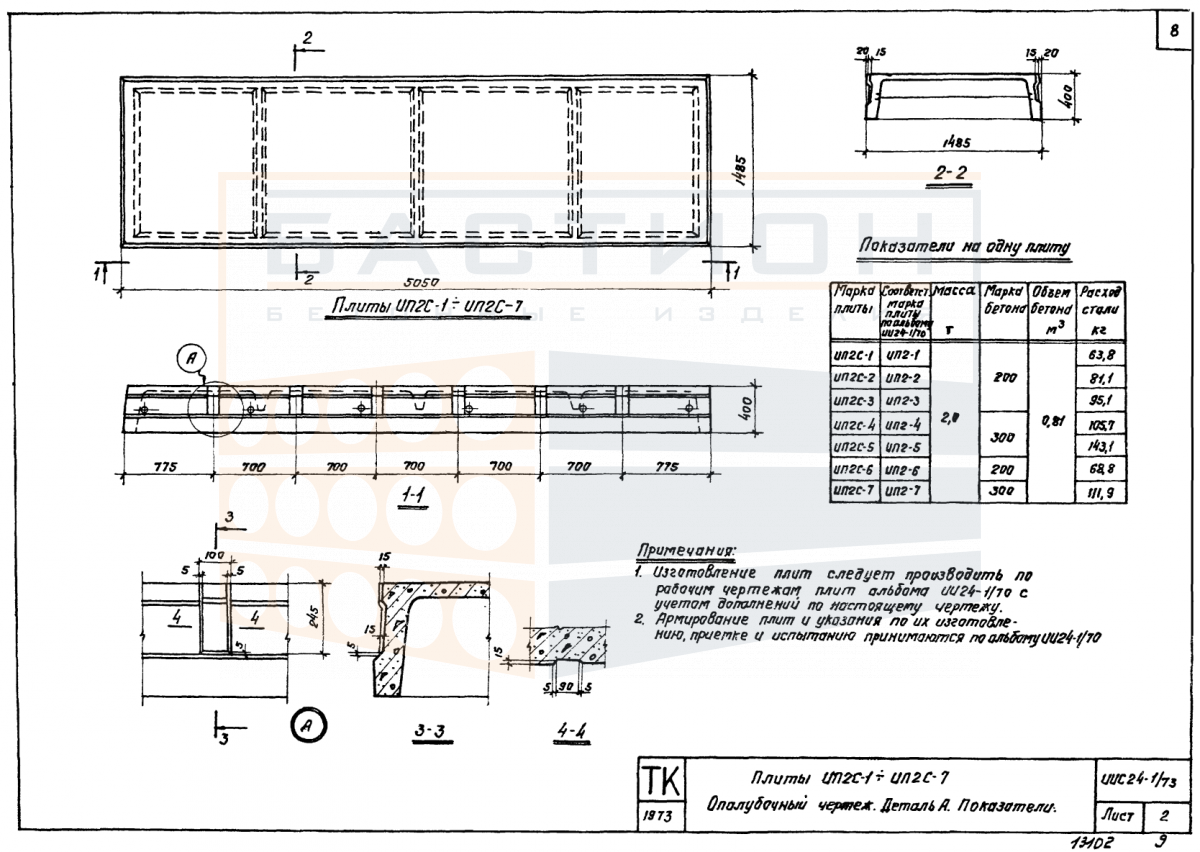

Плита ребристая ИП 2 С - 1/2/3/4/5/6/7, серия ИИС 24-1/73

Плита ребристая ИП 2 С — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к номенклатуре серии ИИС 24-1/73 и предназначено для восприятия эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на опорные конструкции — стены, балки или ригели. Жесткость элемента обеспечивается продольными ребрами, работающими на изгиб в составе перекрытия.

Применение ребристых плит серии ИИС 24-1/73 характерно для зданий с шагом колонн или пролетом, соответствующим принятой сетке опор. Нарушение проектного положения ребер или недостаточная глубина опирания приводят к перераспределению напряжений и снижению несущей способности перекрытия. Ошибки при выборе схемы опирания или повреждение ребер в процессе монтажа могут вызвать деформации конструкции вплоть до образования трещин. Для обеспечения расчетной работы необходима точная фиксация плиты по осям и отметкам с последующим омоноличиванием стыков.

Область применения и технические особенности

Монтаж плит ребристых выполняется на подготовленные опорные поверхности, выверенные по горизонтали. Опирание осуществляется на несущие стены, балки или ригели с глубиной, заданной проектной документацией. Ребра плиты должны располагаться строго по направлению пролета, без смещений. После установки швы между плитами заполняются бетоном или раствором по проектному решению. Торцевые зоны плит не допускается повреждать при строповке и разгрузке.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки за счет продольных ребер жесткости.
• Глубина опирания и схема анкеровки определяются по рабочим чертежам серии ИИС 24-1/73 и зависят от типа опорного узла.
• При монтаже необходим контроль горизонтальности опорной плоскости и совпадения отметок с проектными.
• Швы между смежными плитами заполняются бетоном класса, указанного в проекте, для обеспечения совместной работы.
• Не допускается вырезка отверстий или каналов в ребрах без дополнительного усиления по расчету.
• Торцы плит должны оставаться неповрежденными, так как они участвуют в передаче сжимающих усилий в зоне опирания.
• При хранении и транспортировке необходимо исключить опирание на слабые кромки и обеспечить фиксацию от опрокидывания.

Таким образом, применение ребристых плит серии ИИС 24-1/73 требует соблюдения проектных параметров опирания, тщательной подготовки основания и контроля положения при монтаже. Отклонения от этих требований снижают несущую способность перекрытия и могут привести к аварийным ситуациям.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровных твердых площадках. Подкладки устанавливаются в местах, соответствующих опорным зонам плиты, строго по одной вертикальной оси. Высота штабеля и количество рядов определяются с учетом массы изделия и прочности подкладок. Не допускается складирование на слабых или неровных поверхностях, а также опирание на ребра или торцы.

Транспортировка осуществляется в положении, аналогичном складированию, с надежной фиксацией от смещения в кузове. Запрещается перевозка навалом или с опиранием на ребра. Монтажные петли и торцы плит должны быть защищены от ударных нагрузок. Выгрузка производится с использованием стропов, исключающих перекос и раскачивание изделия.
