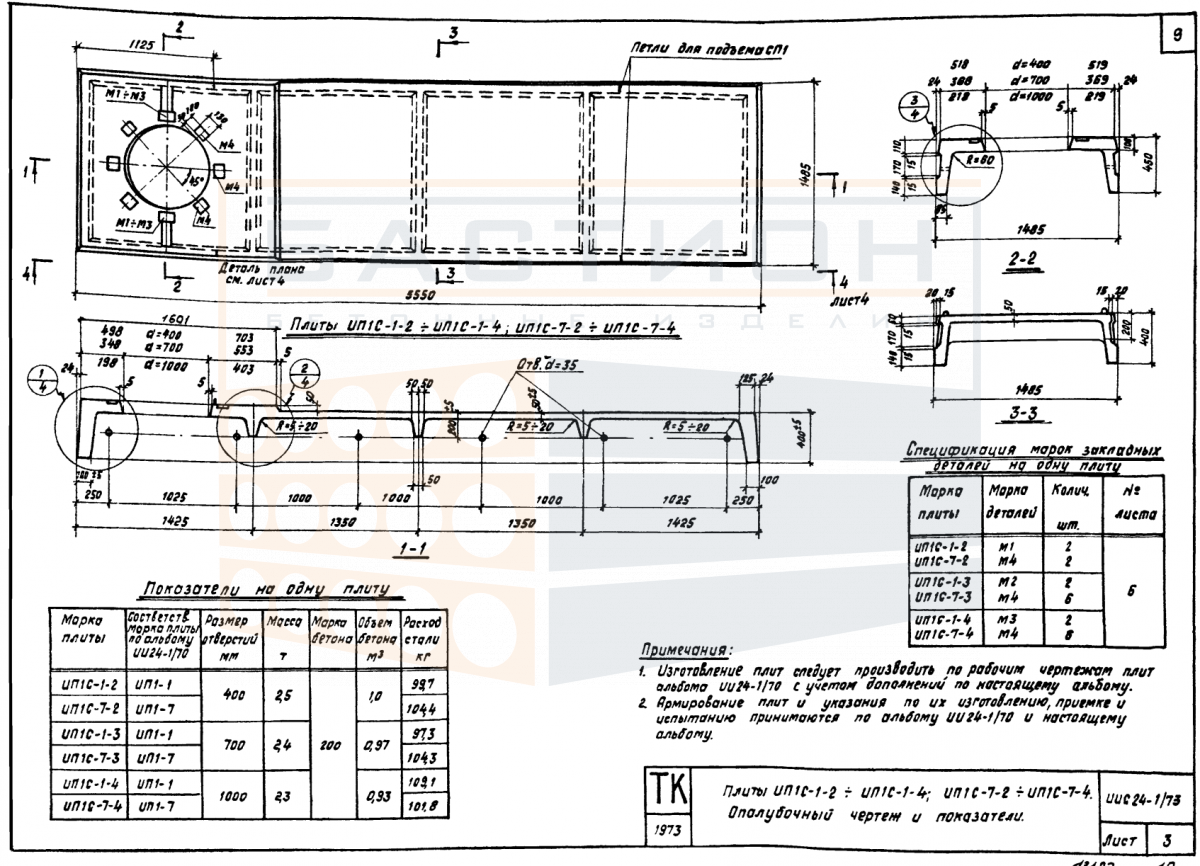

Плита ребристая ИП 1 С - 1/7 - 4, серия ИИС 24-1/73

Плита ребристая ИП 1 С - 1/7 - 4 серии ИИС 24-1/73 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в производственных, складских и общественных зданиях. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при относительно небольшой собственной массе.

Изделие относится к типовым решениям серии ИИС 24-1/73, разработанным для сборных железобетонных перекрытий. Плита опирается на несущие стены, балки или ригели, передавая на них нагрузки от вышележащих конструкций и временные нагрузки. Правильный монтаж и соблюдение проектной схемы опирания гарантируют устойчивость и долговечность перекрытия.

Область применения и технические особенности

Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях с неагрессивной средой. Монтаж выполняется по осям с контролем отметок опорных площадок. Ребра плиты ориентируются в направлении разрезки перекрытия, что обеспечивает совместную работу с соседними элементами. Стыки между плитами заполняются бетоном по проектному решению.

• Плита работает в пролете между опорами, воспринимая вертикальные нагрузки от пола, перегородок и технологического оборудования.
• Передача усилий осуществляется через опорные зоны, расположенные на торцах продольных ребер, что требует точного совмещения с несущими элементами.
• Ребристая конфигурация с высотой 450 мм обеспечивает повышенную жесткость при длине 5550 мм, что позволяет перекрывать пролеты до 6 метров без дополнительных опор.
• Ширина 1485 мм соответствует модульной сетке 1,5 м, что упрощает раскладку при проектировании перекрытий.
• Монтаж выполняется с использованием строповки за монтажные петли, которые расположены в зонах, не нарушающих целостность ребер.
• При установке необходимо контролировать горизонтальность опорных площадок и глубину опирания, которая задается проектной документацией.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном, что обеспечивает пространственную жесткость перекрытия.

Типичными ошибками при монтаже являются недостаточная глубина опирания, перекос плиты, повреждение торцов ребер при разгрузке и монтаж на неподготовленное основание. Соблюдение проектных требований и последовательности операций исключает указанные дефекты.

Правила хранения и транспортировки изделия

Складирование плит производится на выровненной площадке с укладкой прокладок под опорные зоны ребер. Прокладки соседних рядов располагают строго по одной вертикали. Защита кромок и монтажных петель от повреждений обязательна на всех этапах хранения.

Погрузка и транспортировка осуществляются в платформах, оборудованных упорами и ремнями. Плиты размещают в один ряд или штабель с прокладками. При перевозке необходимо исключить резкие рывки и ударные нагрузки. Выгрузка производится краном с равномерным подъемом.
