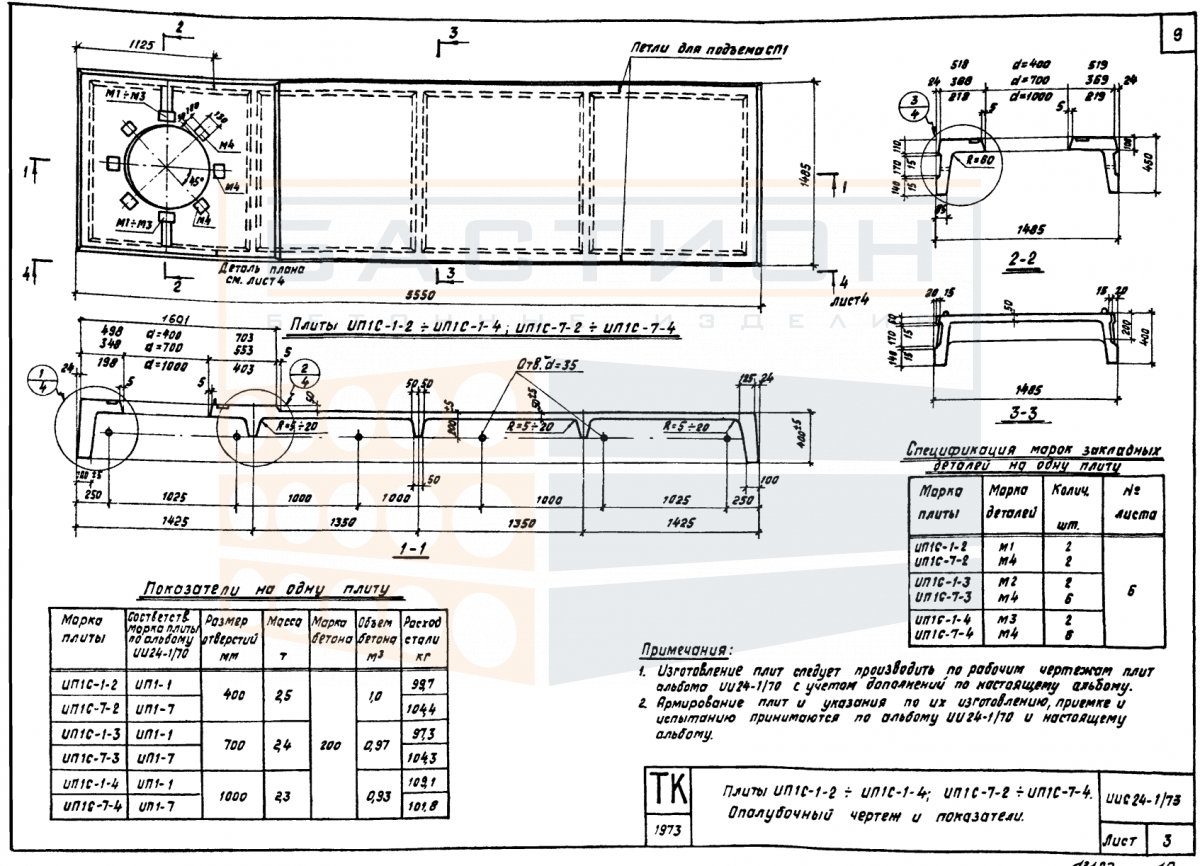

Плита ребристая ИП 1 С - 1/7 - 3, серия ИИС 24-1/73

Плита ребристая ИП 1 С - 1/7 - 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИС 24-1/73, которая регламентирует параметры опирания и монтажа для сборных ребристых плит. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и передачу нагрузки на несущие стены, балки или ригели.

Плита предназначена для восприятия вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий. В зависимости от проектного решения может использоваться в отапливаемых и неотапливаемых зданиях. Неправильная ориентация ребер или недостаточная глубина опирания приводят к перераспределению усилий и снижению несущей способности. При монтаже необходимо контролировать положение плиты по осям и отметкам для равномерной передачи нагрузки.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен, балок или ригелей. Опирание осуществляется по двум продольным сторонам с опиранием на ребра. Продольные ребра работают как главные балки, воспринимающие изгибающий момент. Поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки. Проектная глубина опирания устанавливается рабочей документацией серии ИИС 24-1/73.

• Изделие работает в пролете между несущими опорами; передача нагрузки происходит через продольные ребра на стены, балки или ригели.
• Параметры опирания, включая глубину и марку раствора, принимаются по проекту на основании серии ИИС 24-1/73.
• Торцевые зоны плиты не должны повреждаться при строповке; монтажные петли используются только для подъема и укладки.
• Пустоты между ребрами допускают прокладку коммуникаций только при условии сохранения целостности армирования и бетона.
• При монтаже необходимо обеспечить равномерное опирание по всей длине ребра; недопустимо опирание на слабые кромки или засыпку неутрамбованным грунтом.
• Швы между смежными плитами заполняются бетоном по проектному решению; омоноличивание повышает жесткость диска перекрытия.
• Запрещено сверление или скалывание бетона в опорных зонах; при необходимости пропуска вертикальных инженерных систем выполняются отверстия по проекту.

Соблюдение требований серии ИИС 24-1/73 и рабочей документации обеспечивает проектную несущую способность перекрытия. Перед монтажом проверяют соответствие маркировки проекту и отсутствие дефектов (раковины, сколы, трещины).

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из древесины или другого упругого материала размещают в местах, соответствующих опорным зонам (под ребрами). Высота штабеля ограничивается схемой складирования с учетом массы и геометрии изделий. Плиты не допускается складировать навалом или с опиранием на поперечные ребра.

Транспортировка производится в проектном положении (горизонтально) с фиксацией от продольного и поперечного смещения. Плиты укладывают на деревянные прокладки с совпадением по вертикали. Запрещается перевозка с опиранием на монтажные петли или ребра жесткости без прокладок. Погрузка и разгрузка выполняются с использованием траверс или строп, исключающих ударные нагрузки и перекос.
