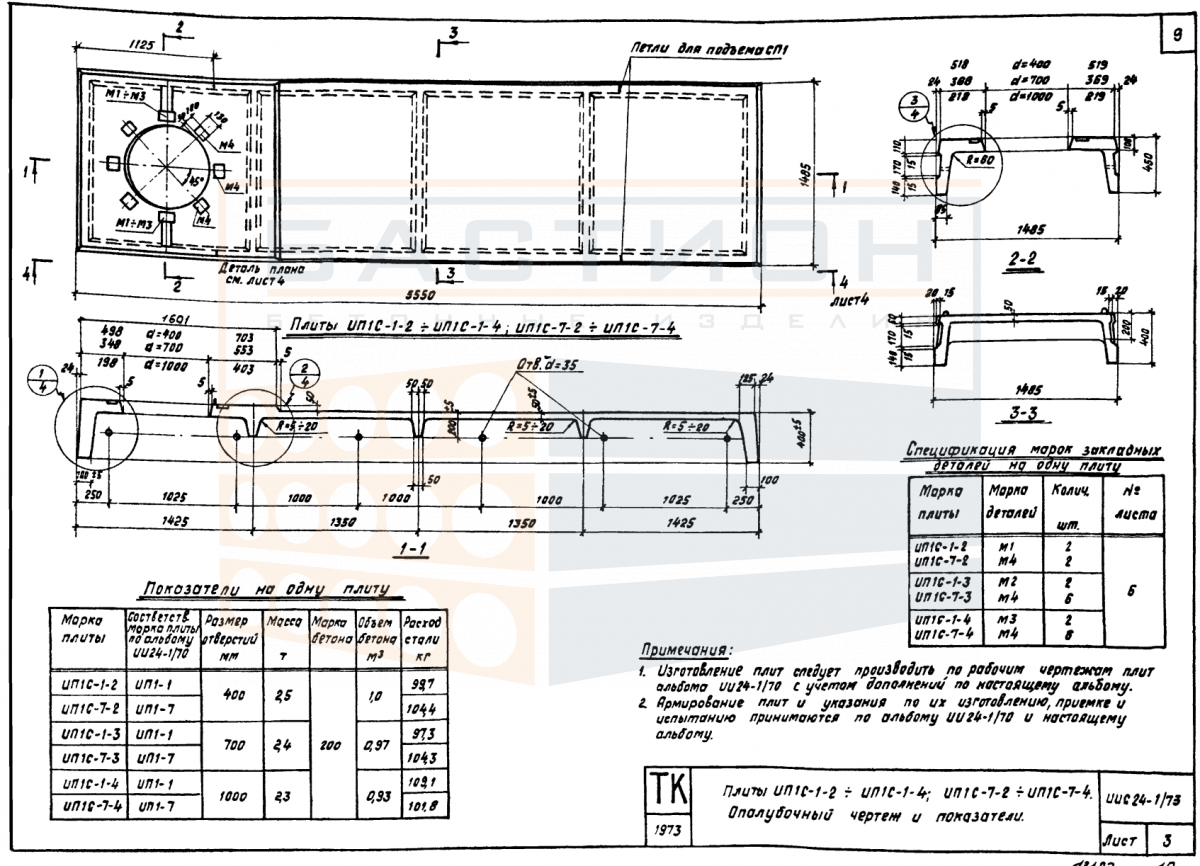

Плита ребристая ИП 1 С - 1/7 - 2, серия ИИС 24-1/73

Плита ребристая ИП 1 С - 1/7 - 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к серии ИИС 24-1/73, предназначенной для сборных железобетонных конструкций промышленных и гражданских зданий. Ребристая конструкция с продольными ребрами обеспечивает жесткость при изгибе и позволяет перекрывать пролеты с опиранием на ригели или стены. Материал — тяжелый бетон с внутренним стальным армированием, что гарантирует восприятие расчетных нагрузок от пола, перегородок и оборудования.

Плита рассчитана на эксплуатацию в условиях сухого и нормального режимов влажности. При монтаже необходимо обеспечить проектную глубину опирания на несущие элементы. Торцевые участки ребер являются зонами анкеровки арматуры, поэтому их повреждение при строповке и разгрузке недопустимо. После установки швы между плитами заполняются бетоном для создания жесткого диска перекрытия. Несоблюдение требований к опиранию и защите торцов может привести к образованию трещин и снижению несущей способности.

Область применения и технические особенности

Плита ребристая ИП 1 С - 1/7 - 2 монтируется на железобетонные ригели или стальные балки. Опирание производится по коротким сторонам на глубину, заданную проектом. После установки производится замоноличивание стыков для обеспечения пространственной жесткости перекрытия.

• Ребра плиты ориентированы в пролет между опорами; продольные ребра воспринимают изгибающий момент, поперечные — распределяют нагрузку.
• Глубина опирания на ригели или стены должна соответствовать проектным значениям, указанным в серии ИИС 24-1/73; недостаточное опирание снижает несущую способность и может вызвать скол бетона.
• Торцы ребер являются зонами анкеровки арматуры; при разгрузке и монтаже запрещается сбрасывание и удары по торцевым зонам, так как это нарушает сцепление арматуры с бетоном.
• Швы между смежными плитами заполняются бетоном не ниже класса прочности плиты; омоноличивание обеспечивает совместную работу элементов перекрытия.
• Монтаж плиты разрешается после достижения бетоном опорных ригелей или стен 70% проектной прочности; установка на свежий бетон не допускается.
• Пустоты в ребристой плите не предназначены для прокладки инженерных коммуникаций; отверстия под коммуникации выполняются зубилом или алмазным сверлением только по проектному решению.
• Подъем изделия осуществляется за монтажные петли, расположенные в ребрах; строповка за боковые поверхности, углы или арматурные выпуски не допускается.

Контроль положения плиты при монтаже выполняется по отметкам и осям. Допуск отклонения от проектного уровня составляет ±5 мм. Замоноличивание стыков производится после выверки всех плит захватки.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Между штабелями укладываются деревянные прокладки в местах опирания — под ребрами. Прокладки должны располагаться строго одна над другой по вертикали, чтобы избежать изгиба изделия. Не допускается хранение с опиранием на слабые кромки или углы.

Транспортировка производится железнодорожным или автомобильным транспортом. Изделия укладываются на транспортное средство в горизонтальном положении, фиксируются от смещения с помощью упоров и стяжек. Перевозка навалом запрещена. При погрузке и разгрузке используется траверса или стропы с мягкими накладками для защиты ребер и монтажных петель. Сбрасывание и удары не допускаются.
