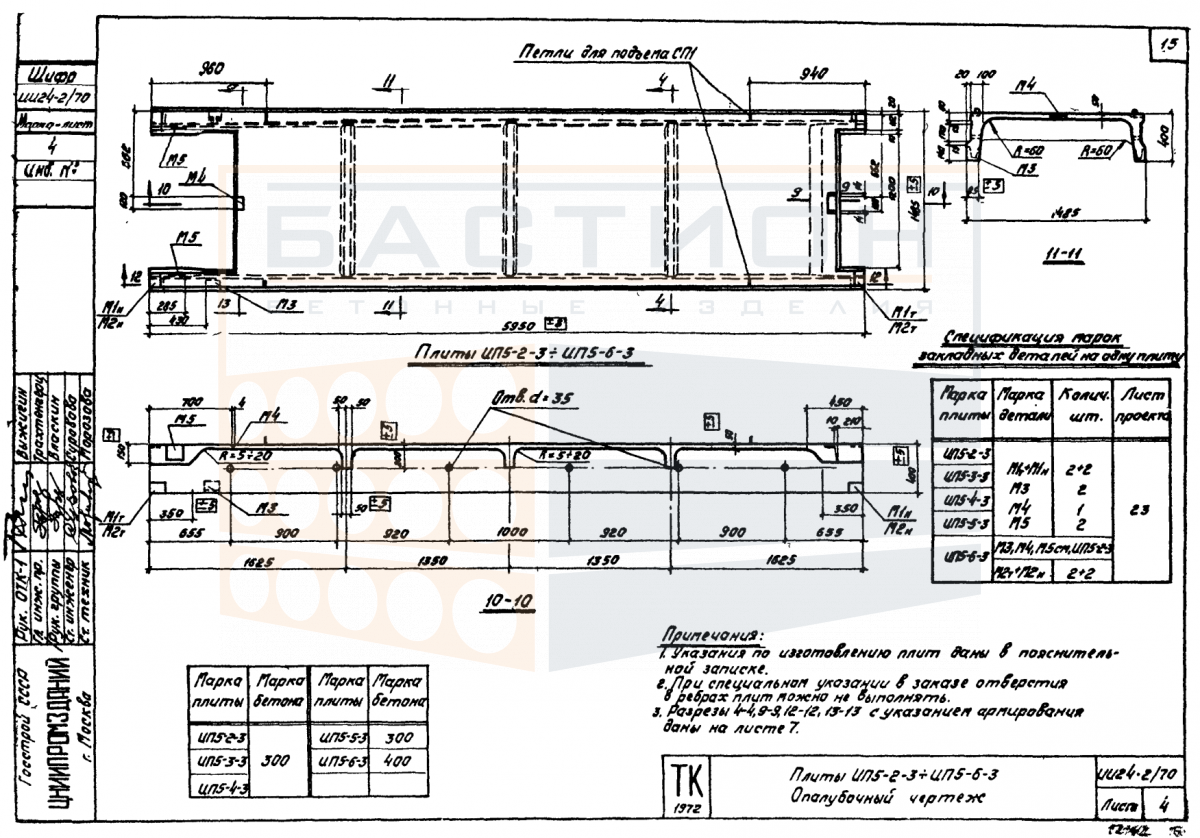

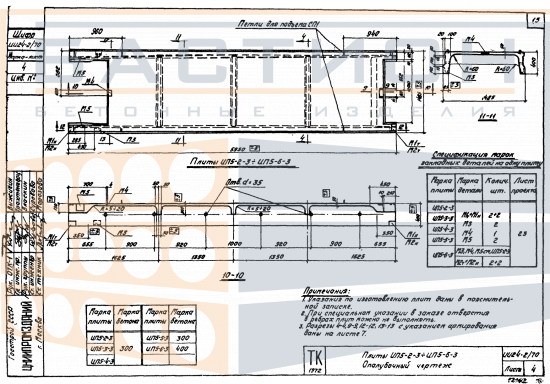

Плита ребристая ИП 5 - 2/3/4/5/6 - 3, серия ИИ24-2.70

Плита ребристая ИП 5 серии ИИ24-2.70 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными несущими ребрами обеспечивает восприятие изгибающих нагрузок при относительно небольшой массе изделия. Материалом служит тяжелый бетон с внутренним стальным армированием, что позволяет элементу работать в условиях эксплуатационных нагрузок без потери несущей способности.

Изделие предназначено для использования в промышленных и гражданских зданиях с шагом опор, соответствующим проектным решениям серии ИИ24-2.70. Плита передает нагрузки от собственного веса, пола, перегородок, оборудования и временных воздействий на несущие ригели, балки или стены. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, приводят к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки с выверкой по отметкам. Ребра ориентируются вдоль пролета, опирание производится на ригели, балки или стены в соответствии с проектом. Швы между смежными плитами заполняются бетоном для обеспечения совместной работы элементов перекрытия. Контроль горизонтальности поверхности после установки обязателен.

• Плита укладывается на несущие конструкции с глубиной опирания, заданной рабочей документацией; недостаточное опирание вызывает концентрацию напряжений в торцевых зонах и может привести к разрушению опорного участка.
• Ребра жесткости воспринимают изгибающие моменты; их ориентация должна строго соответствовать направлению пролета, указанному в проекте, иначе несущая способность снижается.
• Сопряжение с ригелями и балками выполняется через закладные детали; сварка или анкеровка производится по узлам, предусмотренным серией ИИ24-2.70.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждения торцов снижают несущую способность в опорной зоне из-за нарушения работы арматуры.
• Швы между плитами омоноличиваются бетоном класса не ниже проектного; обеспечивается распределение нагрузки и предотвращается вертикальный сдвиг смежных элементов.
• Монтажные петли используются только для подъема и установки; запрещен подъем за ребра или торцевые грани — это вызывает трещины и деформации.
• После монтажа проверяется горизонтальность поверхности; перепады высот смежных плит устраняются выравнивающим слоем для обеспечения ровности пола.

Таким образом, соблюдение проектных требований к опиранию, ориентации и омоноличиванию плиты обеспечивает долговременную работу перекрытия без образования трещин и деформаций, сохраняя эксплуатационные характеристики.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. В местах опирания под ребрами устанавливаются деревянные прокладки толщиной не менее 50 мм. Прокладки располагаются строго по вертикали в каждом ряду штабеля. Высота штабеля определяется несущей способностью основания и массой изделий; складирование непосредственно на грунт не допускается.

Транспортировка осуществляется в положении, аналогичном складированию, с фиксацией плит от продольных и поперечных смещений с помощью деревянных брусков или инвентарных захватов. Не допускается перевозка навалом с опиранием на слабые кромки. Погрузка и разгрузка производятся за монтажные петли с использованием траверс, исключающих перекос и раскачивание груза. Запрещается сбрасывание и удары при выгрузке.
