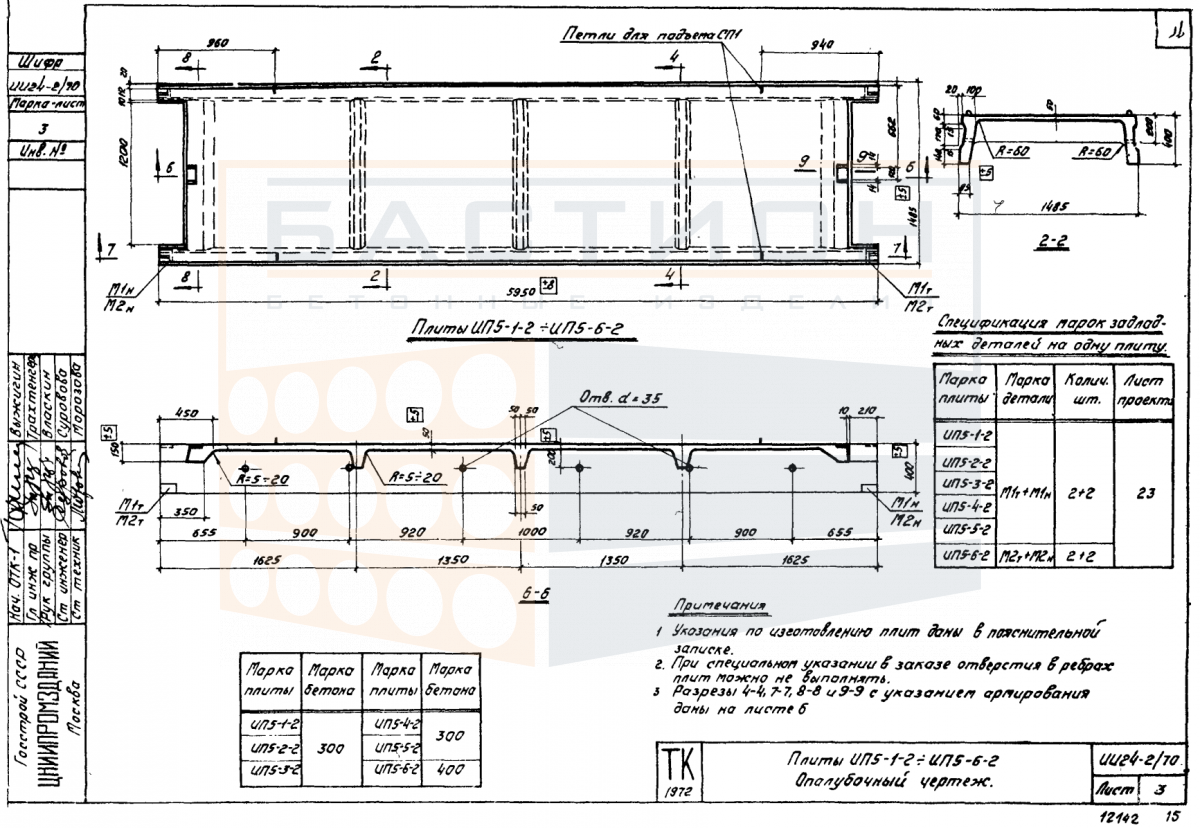

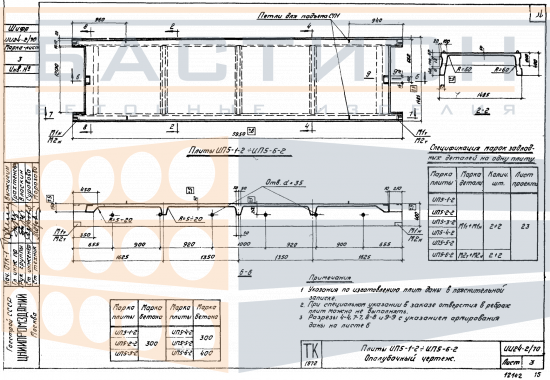

Плита ребристая ИП 5 - 1/2/3/4/5/6 - 2, серия ИИ24-2.70

Плита ребристая ИП 5 серии ИИ24-2.70 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок и работу в пролете между опорными элементами. Изделие передает нагрузку на несущие стены, балки или ригели и входит в состав сборного перекрытия. Тяжелый бетон с внутренним стальным армированием придает конструкции жесткость и способность воспринимать эксплуатационные нагрузки.

Область применения плит серии ИИ24-2.70 включает гражданские и промышленные здания с проектными нагрузками. Плиты укладываются на опорные элементы с заданной глубиной опирания. Габариты плиты соответствуют типовым шагам несущих конструкций. Ошибки при монтаже — недостаточная глубина опирания, перекос или повреждение торцов — снижают несущую способность перекрытия. Монтаж выполняется по проекту с контролем положения и состояния изделия.

Область применения и технические особенности

Плиты ребристые ИП 5 серии ИИ24-2.70 монтируются в составе перекрытий с опиранием на ригели, стены или балки. При проектировании и монтаже учитываются следующие технические особенности:

• Ребристая конструкция плиты с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать изгибающие нагрузки при перекрытии проектных пролетов без промежуточных опор.
• Опирание плиты осуществляется на две продольные стороны или по контуру в зависимости от схемы опирания, заданной в рабочей документации.
• Монтаж плиты выполняется с использованием монтажных петель, расположенных в верхней зоне ребер; строповка производится за все петли одновременно.
• Торцевые участки плиты не должны повреждаться при строповке, разгрузке и укладке — нарушение целостности торцов снижает анкеровку арматуры и несущую способность изделия.
• Швы между смежными плитами заполняются бетоном или раствором по проекту; омоноличивание обеспечивает совместную работу плит и распределение нагрузок.
• Перед монтажом проверяется состояние опорных поверхностей, правильность разбивки осей и отметок опорных элементов.

Соблюдение указанных условий монтажа и проектных параметров опирания обеспечивает правильную работу плиты в составе перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Плиты ребристые ИП 5 складируются в горизонтальном положении на ровном твердом основании. Под нижний ряд плит укладываются деревянные прокладки в местах, соответствующих опорным зонам. Складирование выполняется по схеме, исключающей повреждение ребер и торцевых зон. Прокладки между рядами располагаются строго по вертикали над опорными зонами.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на опорные зоны. Изделия закрепляются в кузове транспортного средства для исключения смещения и ударов. Перевозка плит навалом или с опиранием на ребра не допускается. Погрузка и разгрузка производятся с использованием траверс или стропов, исключающих перекос и раскачивание груза.
