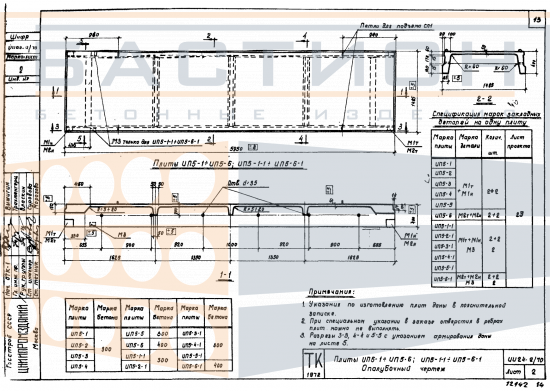

Плита ребристая ИП 5 - 1/2/3/4/5/6, серия ИИ24-2.70

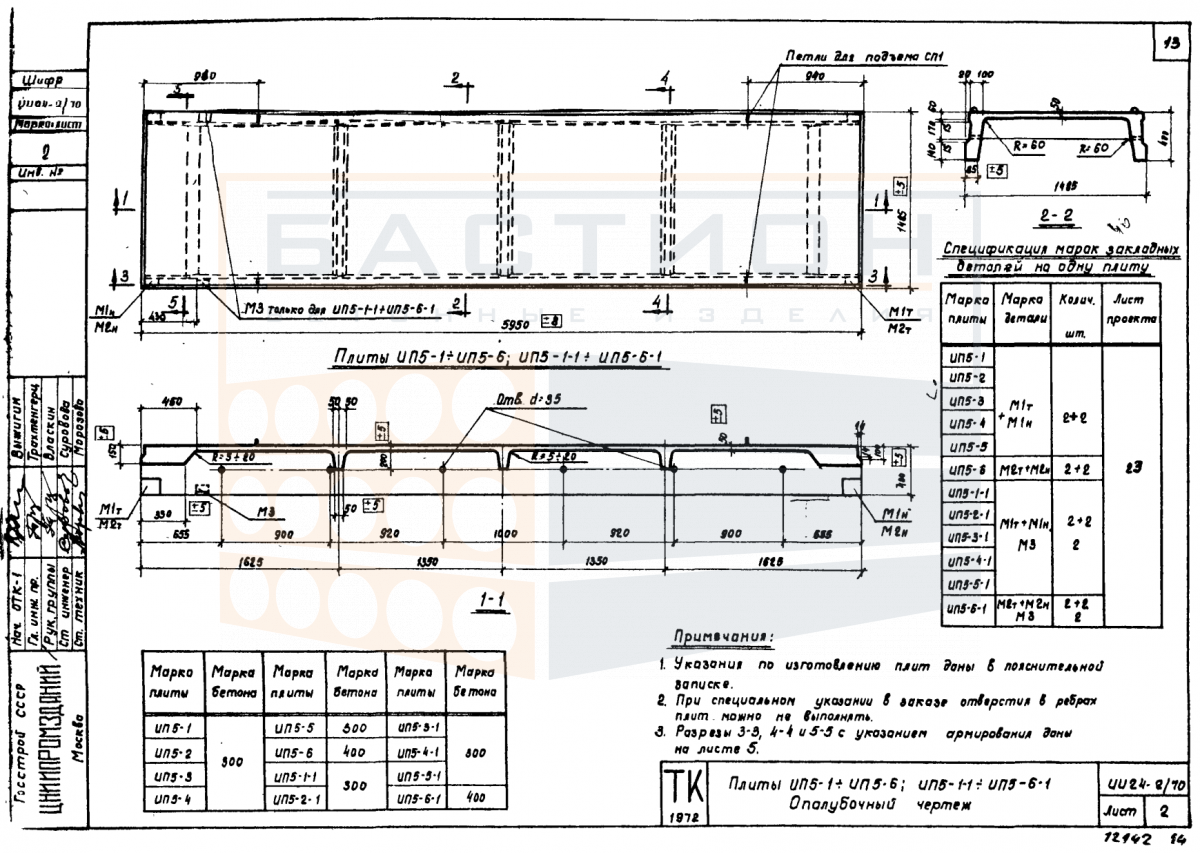

Плита ребристая ИП 5 серии ИИ24-2.70 — это железобетонный элемент горизонтальной несущей системы здания, используемый в составе сборных перекрытий промышленных и гражданских объектов. Изделие формирует жесткую горизонтальную плоскость, воспринимающую нагрузки от пола, перегородок, оборудования и временных воздействий, и передающую их на колонны, ригели или стены. Ребристая конструкция обеспечивает повышенную несущую способность при относительно малом расходе материала.

Применение ребристых плит серии ИИ24-2.70 целесообразно в пролетах с повышенными нагрузками, где сплошные или пустотные плиты неэкономичны. Правильная ориентация ребер — в сторону опор — гарантирует эффективную работу сечения на изгиб. Несоблюдение проектного положения или недостаточная глубина опирания приводят к перераспределению усилий, образованию трещин в полке и снижению жесткости перекрытия. Монтажные узлы должны обеспечивать передачу нагрузки на опорные элементы без деформации ребер.

Область применения и технические особенности

Плиты монтируются на несущие конструкции с опиранием по коротким сторонам. Ребра располагаются вертикально и работают в качестве главных балок, воспринимающих изгибающий момент. Сопряжение с опорами выполняется через закладные детали с последующим омоноличиванием стыков. При монтаже необходимо выверять положение плиты по осям и отметкам.

• Ребристая плита ИП 5 рассчитана на работу в пролете между несущими опорами в составе балочного или безбалочного перекрытия.
• Опирание плиты выполняется на железобетонные ригели, металлические балки или несущие стены с проектной глубиной опирания, указанной в рабочей документации.
• Ребра плиты воспринимают главные растягивающие напряжения от изгиба, поэтому повреждение ребер при транспортировке или монтаже недопустимо.
• Полка плиты работает на местный изгиб под нагрузкой; при эксплуатации не допускается концентрация нагрузок в зонах, не предусмотренных проектом.
• Монтаж плиты должен выполняться с использованием четырех стропов, закрепленных за монтажные петли; запрещается строповка за ребра или полку.
• Швы между плитами заполняются бетоном на мелком заполнителе по проектному решению; омоноличивание стыков обеспечивает совместную работу системы.
• При монтаже не допускается смещение плиты с опоры более чем на допустимую величину; перекос плиты относительно горизонтальной плоскости снижает несущую способность.

Соблюдение требований к опиранию, монтажу и стыковке является обязательным для обеспечения проектной несущей способности и жесткости перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под ребра в местах опорных зон укладываются деревянные или резиновые прокладки, расположенные строго по вертикали в каждом ряду. Высота штабеля назначается по условиям устойчивости и сохранности нижних изделий. Кромки полок и монтажные петли должны быть защищены от повреждений.

При транспортировке плиты размещаются в кузове в один ярус с фиксацией от продольных и поперечных смещений. Ремни крепления пропускаются через ребра или монтажные петли. Перевозка навалом запрещена. Погрузка и выгрузка производятся краном с использованием траверсы или стропа равной длины, исключающего перекос изделия. Удары и сбрасывание не допускаются.
