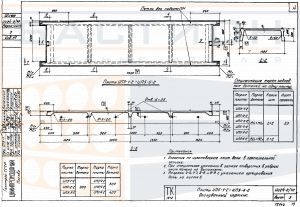

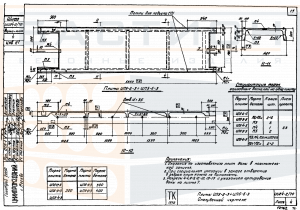

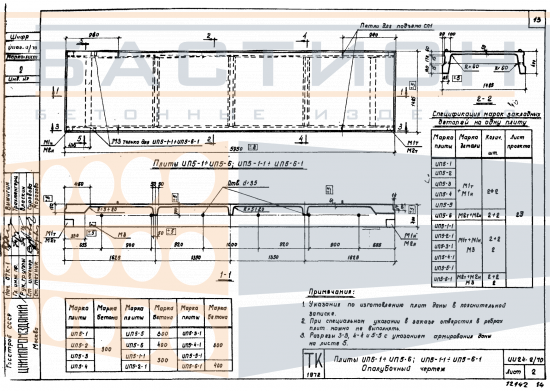

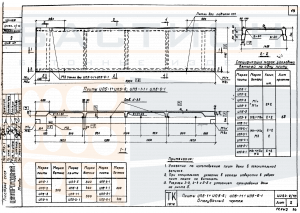

Плита ребристая ИП 5 - 1/2/3/4/5/6 - 1, серия ИИ24-2.70

Плита ребристая ИП 5 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Изделие относится к серии ИИ24-2.70, что определяет его типоразмер и конструктивные параметры. Наличие продольных ребер обеспечивает повышенную жесткость и несущую способность при относительно меньшей массе по сравнению со сплошными плитами.

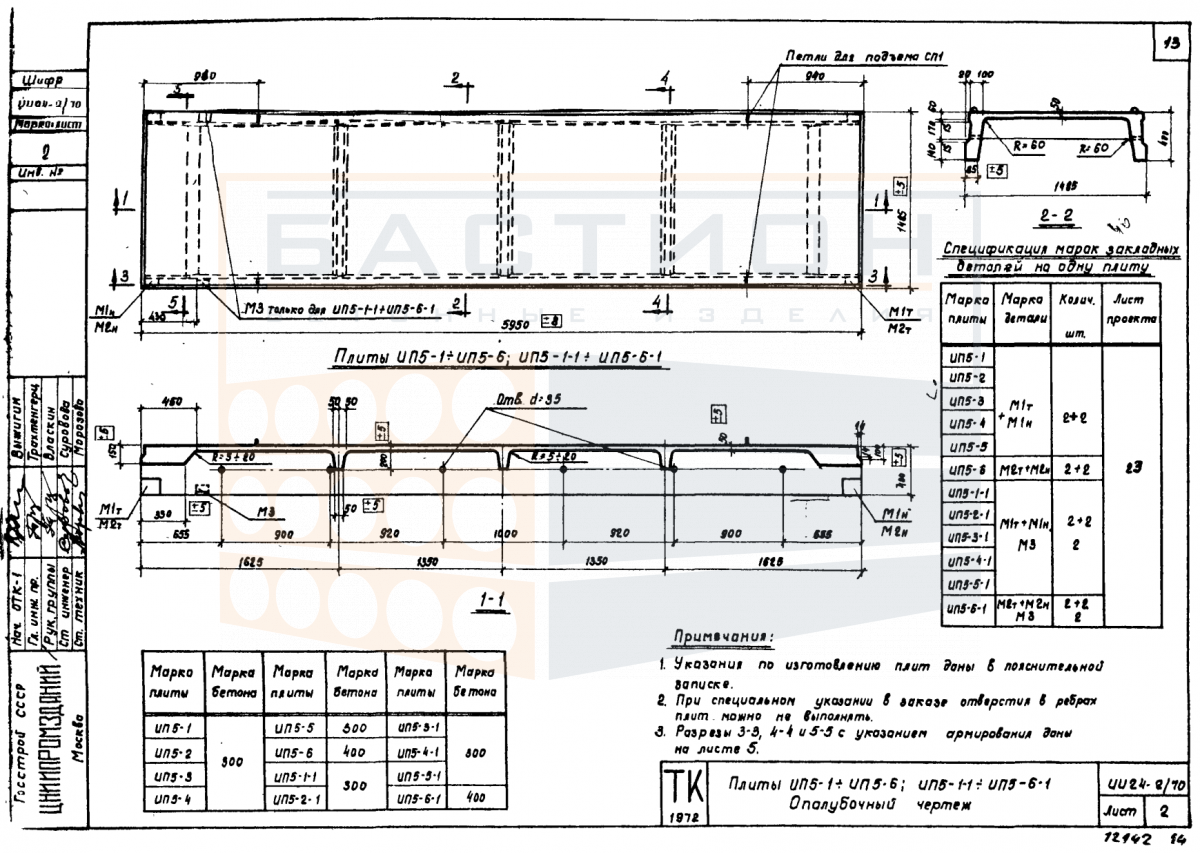

Данная плита применяется в зданиях с кирпичными, бетонными или стальными несущими каркасами. Геометрические параметры — длина 5950 мм, ширина 1485 мм, высота 400 мм — позволяют использовать её в пролетах, требующих повышенной несущей способности. Масса изделия 2400 кг определяет требования к грузоподъемности монтажных механизмов. Опирание плиты должно выполняться на подготовленные опорные поверхности с обеспечением проектной глубины опирания. Несоблюдение условий монтажа может привести к перераспределению напряжений и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Плита ребристая ИП 5 монтируется в горизонтальное положение с опиранием на несущие элементы здания. Взаимодействие с опорами осуществляется через торцевые зоны и боковые ребра. Для обеспечения совместной работы плит предусматривается замоноличивание швов и установка анкерных связей по проекту.

• Основное назначение плиты — формирование несущего горизонтального диска перекрытия, распределяющего вертикальные нагрузки на опорные конструкции.
• Продольные ребра плиты работают как изгибаемые элементы, обеспечивая требуемый момент сопротивления и жесткость пролета.
• Опирание плиты производится на стены, балки или ригели с глубиной опирания, заданной рабочими чертежами серии ИИ24-2.70.
• Монтаж плит выполняется с использованием четырех строповочных петель, расположенных в теле плиты. Перед подъемом проверяется целостность петель и отсутствие повреждений торцов.
• Сопряжение смежных плит осуществляется по продольным швам, заполняемым бетоном класса, указанного в проекте. При необходимости выполняется анкеровка плит между собой и к несущим элементам.
• Типичной ошибкой является монтаж плиты с нарушением проектной ориентации ребер — ребра должны быть направлены вниз, в сторону опирания.
• Запрещается устройство отверстий в теле плиты без согласования с проектной организацией, так как это может нарушить работу арматуры и снизить несущую способность.

Выбор типоразмера плиты и условия её применения определяются проектной документацией на конкретное здание. Перед монтажом необходимо проверить соответствие фактических размеров и монтажных отметок проектным.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Под плиты в местах расположения опорных зон укладываются деревянные прокладки. Прокладки соседних рядов должны располагаться строго по одной вертикали. Высота штабеля определяется по схеме складирования с учетом массы и габаритов изделия. Кромки и монтажные петли защищаются от повреждений при погрузочно-разгрузочных работах.

Транспортировка плит осуществляется в кузове автомобиля с фиксацией от продольного и поперечного смещения. Плиты укладываются на деревянные подкладки, исключающие контакт с металлом кузова. При перевозке не допускается опирание плит на слабые кромки и ребра. Строповка производится за все монтажные петли одновременно, без перекоса. Запрещается сбрасывание плит и их перемещение волоком.
