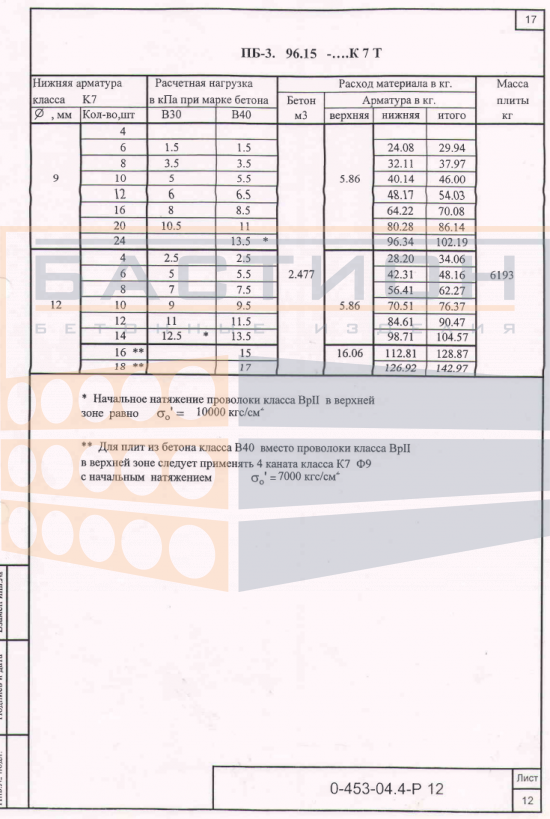

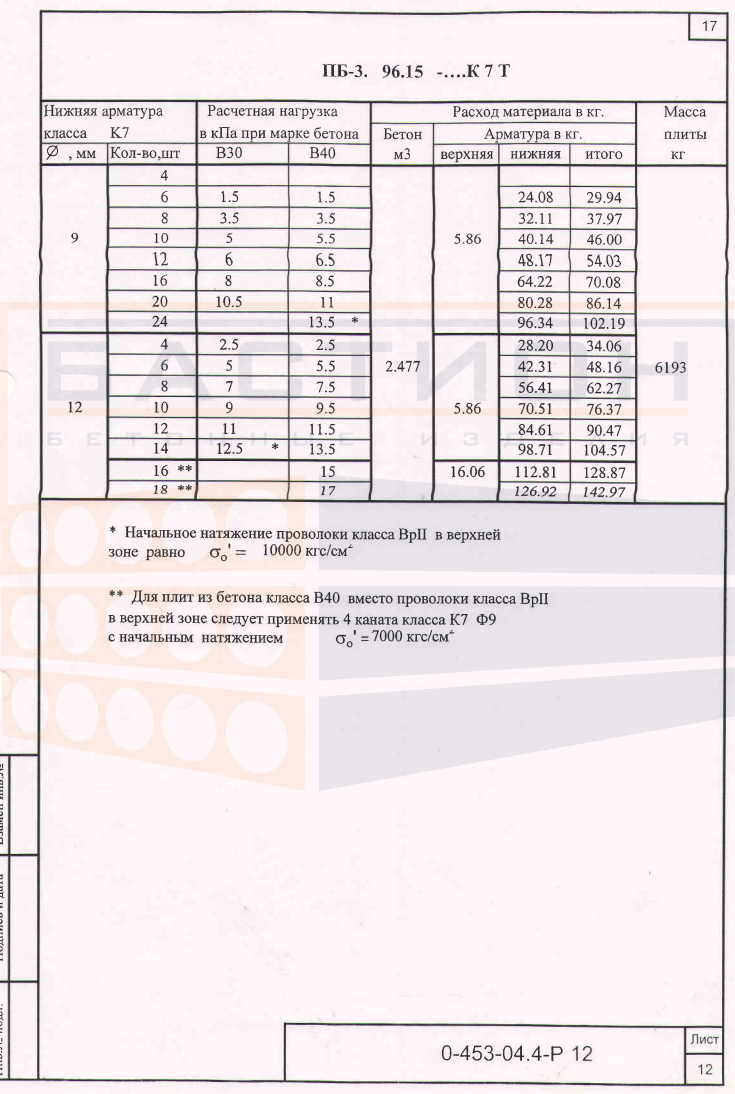

Плита перекрытия железобетонная ПБ 3.96.15

Плита перекрытия железобетонная ПБ 3.96.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие вертикальных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Маркировка плиты связана с требованиями ГОСТ 26434-2015, регламентирующего основные параметры многопустотных плит перекрытия.

Плита применяется в зданиях различного назначения с шагом несущих конструкций, соответствующим длине изделия. Пустотная структура снижает собственный вес, что позволяет использовать плиту в перекрытиях с пониженными требованиями к несущей способности основания. Несоблюдение проектной глубины опирания или повреждение торцевых зон при монтаже может привести к снижению несущей способности и развитию трещин. Правильная установка и замоноличивание швов обеспечивают жесткость диска перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или ригелей с выверкой по горизонтали. Торцевые зоны являются опорными и не должны иметь сколов и трещин. Для обеспечения совместной работы перекрытия швы между плитами заполняются раствором или бетоном по проектному решению. Плиту следует устанавливать без перекосов и с проектным шагом опор.

• Плита перекрытия ПБ 3.96.15 работает в пролете между несущими опорами и передает на них равномерно распределенную нагрузку от вышележащих конструкций.
• Глубина опирания на стены или ригели задается проектом в зависимости от длины плиты и нагрузки; отклонение от проектных значений не допускается.
• Пустоты плиты не предназначены для прокладки инженерных коммуникаций, если иное не предусмотрено проектной документацией.
• При монтаже необходимо совпадение горизонтальных отметок опорных площадок и исключение перекоса плиты, иначе возможно неравномерное распределение нагрузки.
• Торцы плиты должны быть защищены от повреждений при строповке и разгрузке, так как целостность этих зон влияет на работу опорного узла.
• Швы между смежными плитами замоноличиваются для создания жесткого диска перекрытия и предотвращения взаимных смещений.

Соблюдение перечисленных условий при монтаже и эксплуатации обеспечивает расчетную работу плиты в составе перекрытия и долговечность конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной твердой площадке в горизонтальном положении. Прокладки размещаются в опорных зонах, соответствующих проектному опиранию. Нижний ряд укладывается на инвентарные подкладки, исключающие контакт с грунтом. Расположение прокладок по вертикали должно совпадать для всех ярусов штабеля, чтобы избежать изгибающих напряжений.

Транспортировка плит производится в горизонтальном положении с фиксацией от смещения при перевозке. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и разгрузка осуществляются с использованием стропов за монтажные петли. Необходимо исключить ударные нагрузки, резкие рывки и перемещения, которые могут вызвать повреждение бетона и арматуры.
