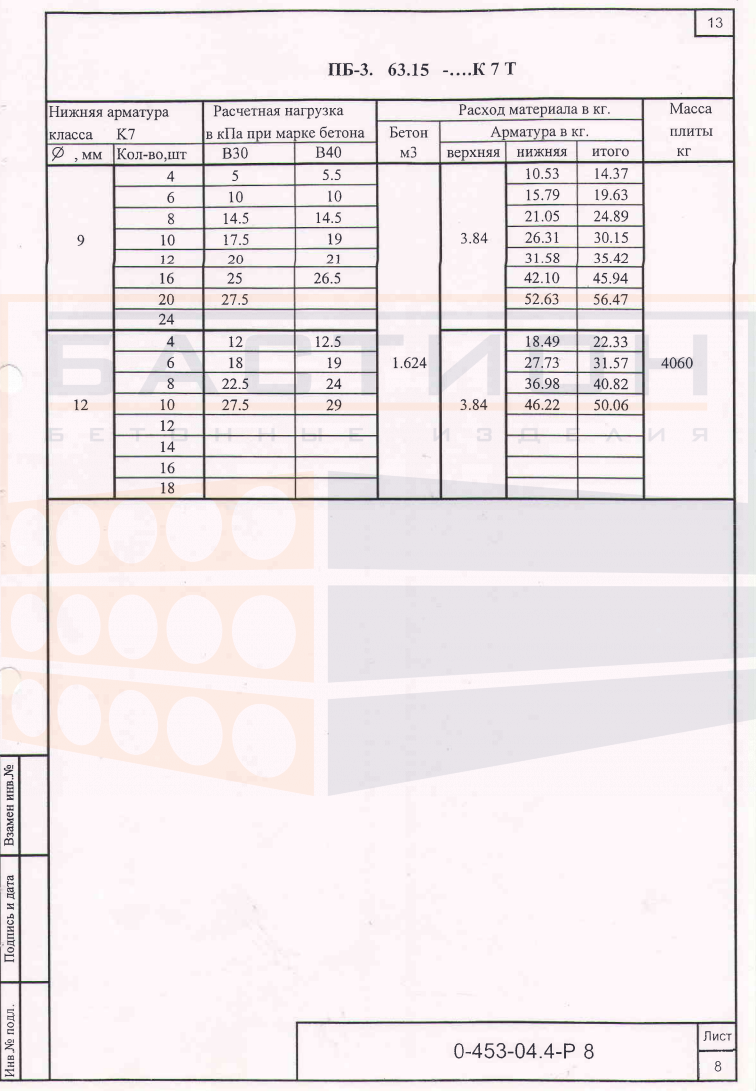

Плита перекрытия железобетонная ПБ 3.63.15

Плита перекрытия ПБ 3.63.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к пустотным плитам, что позволяет снизить собственный вес конструкции при сохранении несущей способности. Армирование и бетон обеспечивают восприятие эксплуатационных нагрузок и передачу усилий на опорные элементы — стены, балки или ригели.

Плита ПБ 3.63.15 применяется в зданиях с несущими стенами или каркасом, где шаг опор соответствует рабочей длине плиты. Монтаж осуществляется на проектную глубину опирания с выверкой по осям. Торцевые зоны плиты не предназначены для восприятия сосредоточенных нагрузок и требуют защиты при строповке и транспортировке. Швы между смежными плитами заполняются по проекту с последующим омоноличиванием.

Область применения и технические особенности

Установка плиты ПБ 3.63.15 производится на подготовленное основание с выверкой отметок. Опирание должно быть выполнено на несущие стены или ригели в соответствии с проектной документацией. При монтаже необходимо контролировать горизонтальность и отсутствие перекосов. Запрещается нагружать плиту до завершения работ по омоноличиванию швов и набора прочности бетоном замоноличивания.

• Плита работает в пролете между несущими опорами, передавая нагрузку от вышележащих конструкций на стены или ригели.
• Пустотная структура снижает массу плиты и уменьшает расход бетона, сохраняя жесткость перекрытия при эксплуатации.
• Глубина опирания плиты на стены или балки задается рабочими чертежами и должна строго соблюдаться при монтаже.
• При монтаже необходимо использовать стропы, исключающие повреждение торцевых зон и монтажных петель.
• Швы между плитами заполняются цементно-песчаным раствором или бетоном по проекту с обязательным уплотнением.
• Не допускается прокладка инженерных коммуникаций в пустотах плиты без специального проектного решения.
• Перед монтажом поверхность плиты очищается от загрязнений, снега и наледи для обеспечения плотного прилегания к опорным конструкциям.

Правильный выбор глубины опирания и качественное омоноличивание стыков обеспечивают совместную работу плит и несущих конструкций. Нарушение указанных требований может привести к снижению несущей способности перекрытия и образованию трещин.

Правила хранения и транспортировки изделия

Плиты перекрытия ПБ 3.63.15 складируются в горизонтальном положении на ровной твердой поверхности. Под опорные зоны укладываются деревянные прокладки, расположение которых должно совпадать по вертикали в штабеле. Высота штабеля не должна превышать значений, установленных проектом складирования, с учетом массы и габаритов изделий. Не допускается складирование плит навалом или с опиранием на ребра.

При транспортировке плиты устанавливаются на транспортное средство в проектном положении и фиксируются от смещения. Перевозка осуществляется на специализированных машинах, оборудованных ложементами. Запрещается перевозка плит навалом или с нарушением схемы укладки. Погрузка и разгрузка производятся с использованием стропов за монтажные петли без рывков и ударов.
