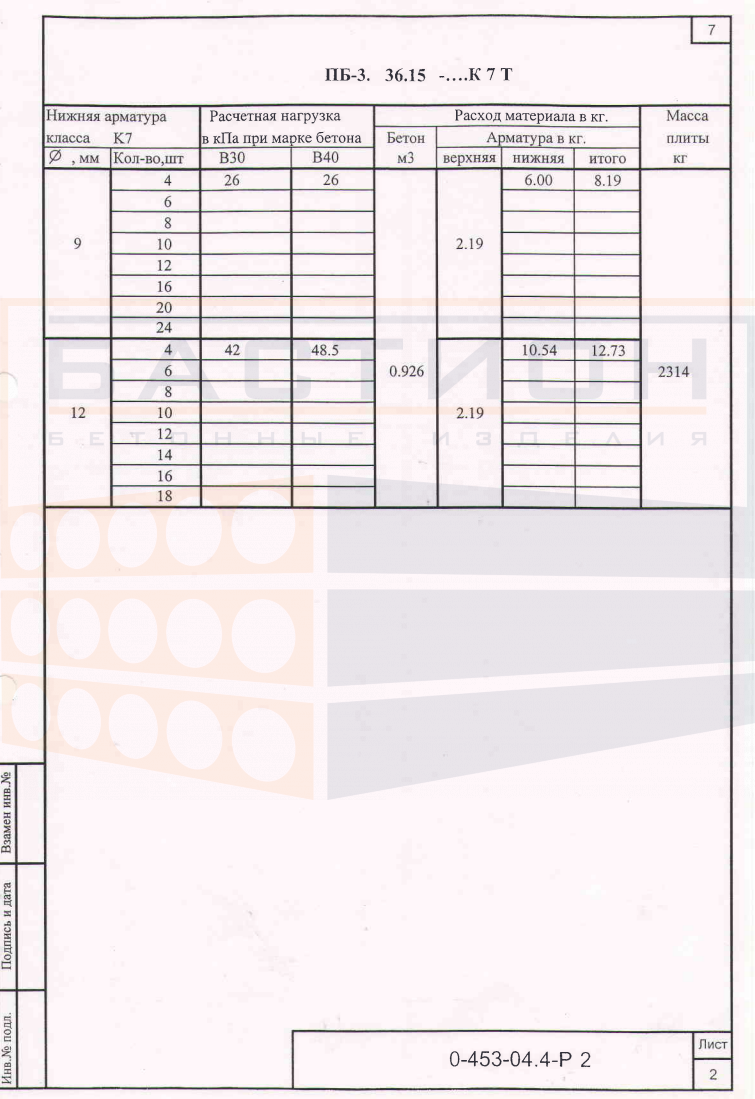

Плита перекрытия железобетонная ПБ 3.36.15

Плита перекрытия железобетонная ПБ 3.36.15 — это горизонтальный несущий элемент сборного железобетонного перекрытия, предназначенный для восприятия эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Изделие относится к серии пустотных плит, что обеспечивает снижение собственной массы при сохранении необходимой несущей способности в пролете.

Маркировка плиты соответствует типоразмерам, установленным нормативной документацией, включая положения ГОСТ 26434-2015. Данная плита применяется в составе перекрытий жилых, общественных и производственных зданий с опиранием на продольные несущие стены или поперечные ригели. Работа в пролете обеспечивается за счет пустотной конструкции, снижающей вес и материалоемкость без потери жесткости. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Плита укладывается на подготовленные опорные поверхности по проектным осям. Опирание выполняется на стены, ригели или балки с обеспечением проектной глубины опирания, которая контролируется при монтаже. В рабочем положении плита работает как однопролетная балка, воспринимая нагрузки по всей ширине. Сопряжение с соседними плитами выполняется по швам, которые после замоноличивания обеспечивают совместную работу перекрытия.

• Плита применяется в перекрытиях зданий с сухим, нормальным или влажным режимом эксплуатации, включая жилые, общественные и производственные объекты.
• Глубина опирания плиты на несущие элементы определяется проектом и подлежит контролю при монтаже с использованием нивелира и шаблонов.
• Пустоты плиты не предназначены для прокладки инженерных сетей без дополнительных проектных решений; вскрытие пустот снижает несущую способность.
• Торцевые зоны плиты являются концентраторами напряжений; повреждение торцов при транспортировке или монтаже не допускается и может снизить расчетную несущую способность.
• Монтаж плиты производится с использованием траверс с четырьмя точками строповки для равномерного распределения нагрузки на монтажные петли.
• Швы между плитами после выверки заполняются мелкозернистым бетоном проектного класса; омоноличивание обеспечивает совместную работу перекрытия как жесткого диска.

Выбор схемы опирания, глубина заделки и конструкция узлов сопряжения определяются на стадии проектирования в зависимости от типа здания, пролета и действующих нагрузок. Соблюдение проектных параметров монтажа и качественное выполнение швов являются обязательным условием сохранения эксплуатационных свойств перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в штабели на ровном твердом основании, исключающем неравномерную осадку грунта. Изделия укладываются в горизонтальном положении, при этом прокладки располагаются в опорных зонах строго по вертикали для исключения изгибающих напряжений. Рабочие поверхности и торцы плит защищаются от повреждений при разгрузке и складировании.

При транспортировке плиты размещаются в кузове автомобиля в горизонтальном положении с фиксацией от смещения. Перевозка навалом не допускается. Запрещается сбрасывание плит при разгрузке, а также приложение ударных нагрузок к монтажным петлям и торцам. Строповка выполняется с использованием инвентарных траверс в соответствии со схемой, указанной в маркировке изделия.
