Панель цокольная трехслойная ПЦТ 66.15.3,0-1Т-21 (22) (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 66.15.3,0-1Т-21 (22) (П,М) — железобетонное изделие, предназначенное для устройства цокольного ограждения зданий и сооружений. Конструкция состоит из двух наружных железобетонных слоев и внутреннего слоя эффективного утеплителя, что обеспечивает теплозащиту фундамента от промерзания. Трехслойная панель воспринимает нагрузки от вышележащих стен и передает их на фундамент, выполняя одновременно несущие и ограждающие функции. Армирование выполнено сварными каркасами и сетками, что придает изделию необходимую прочность и жесткость. Изделие изготавливается по серии 1.432.1-21 выпуск 4 и соответствует требованиям ГОСТ 31310-2015.

Панели применяются в жилых, общественных и промышленных зданиях с неотапливаемым подпольем или техническим подпольем. Установка производится по периметру здания с образованием замкнутого цокольного контура. Неправильный подбор панели по толщине или типу утеплителя может привести к промерзанию подполья и выпадению конденсата. Монтаж осуществляется на фундаментные блоки или ленточные фундаменты с обязательной гидроизоляцией опорной поверхности. Крепление и герметизация стыков выполняются по проектным решениям.

Область применения и технические особенности

Основные технические характеристики и особенности цокольной панели ПЦТ 66.15.3,0-1Т-21 (22):

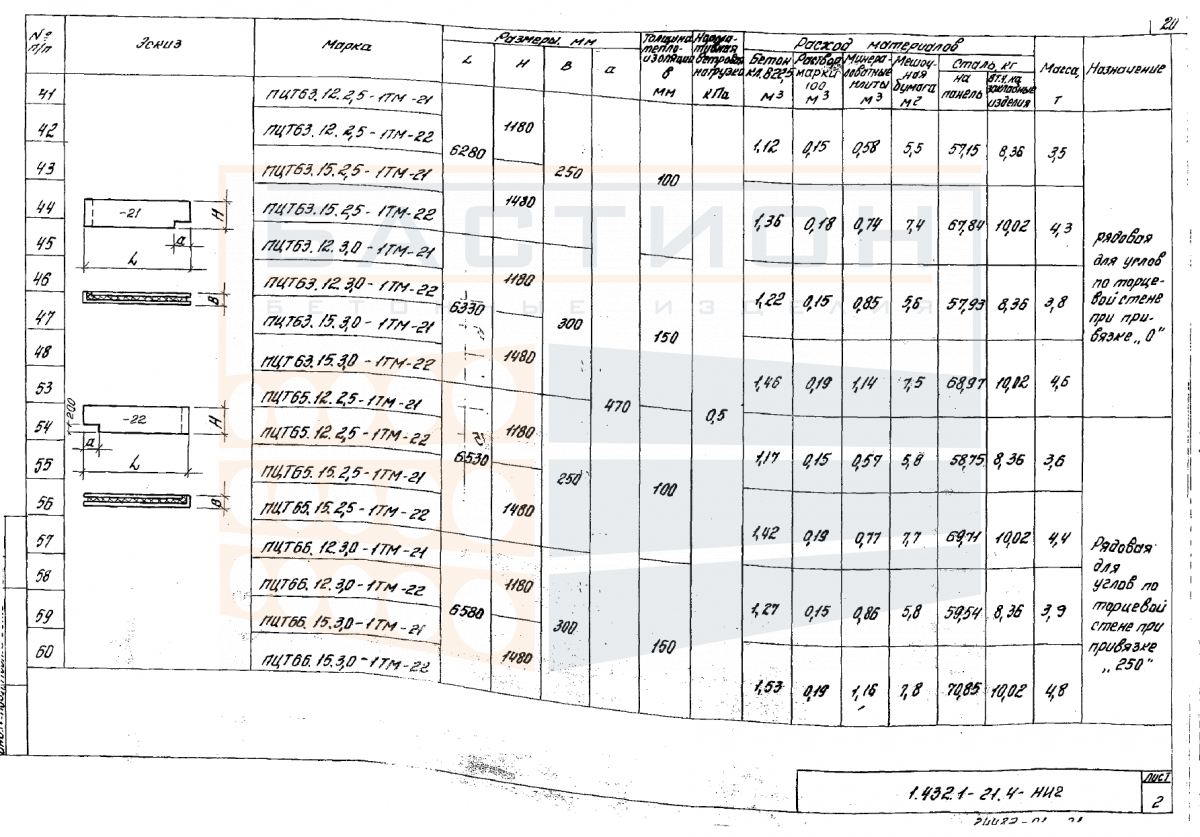

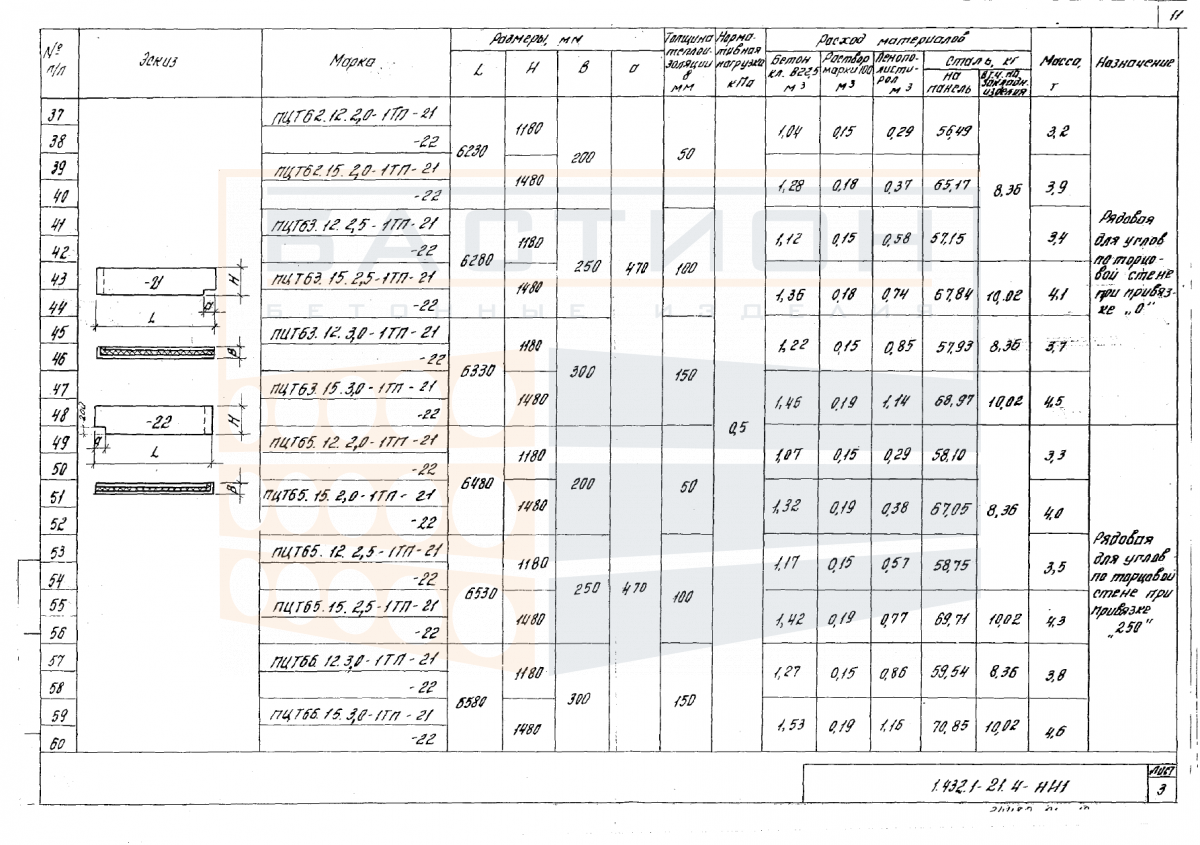

• Габаритные размеры: длина 6580 мм, ширина 1480 мм, высота 300 мм. Масса 4600 кг, что требует применения грузоподъемной техники соответствующей грузоподъемности.

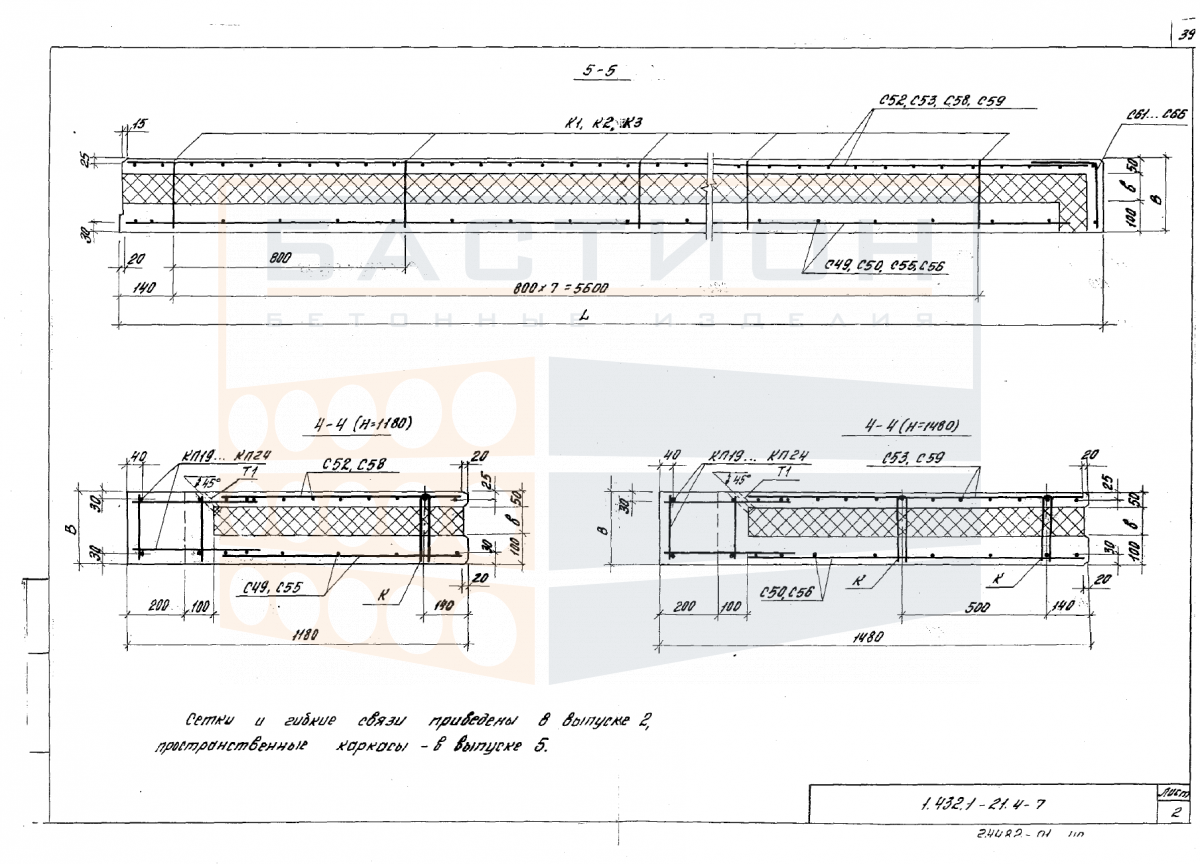

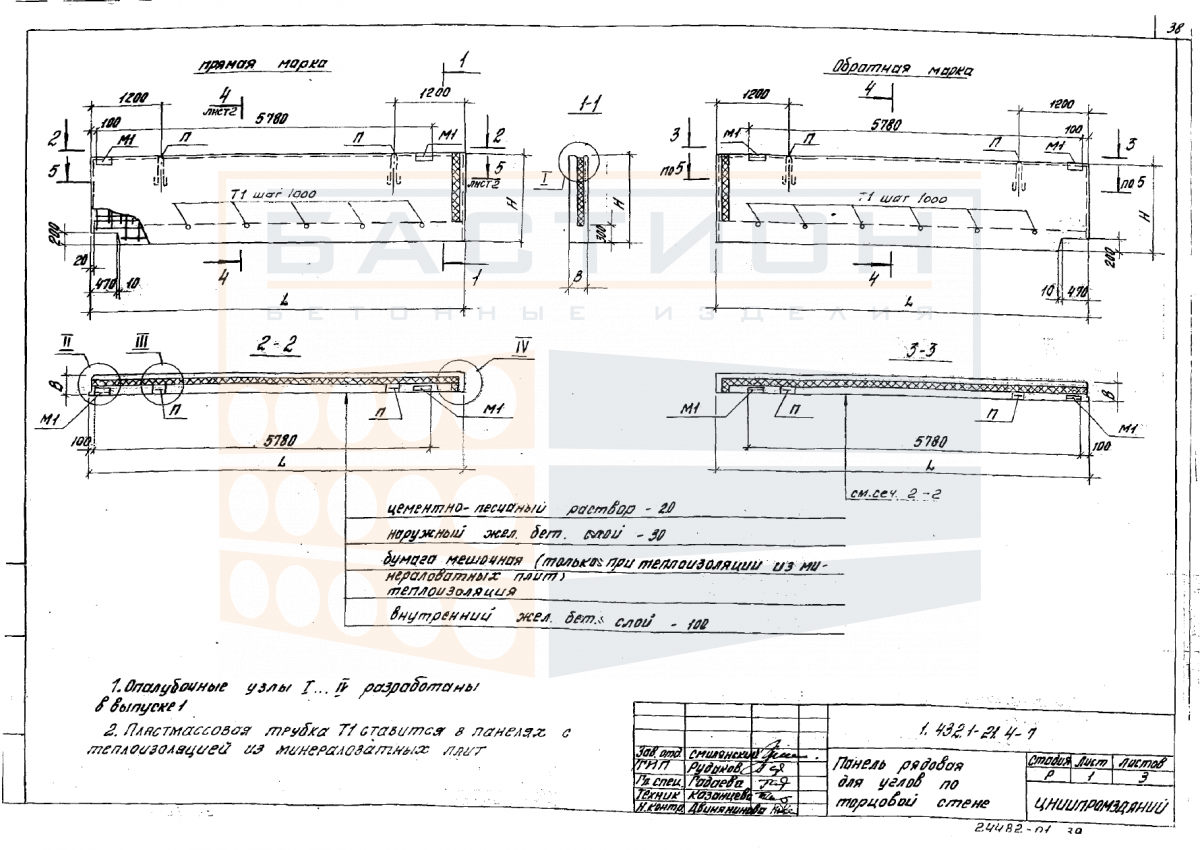

• Трехслойная конструкция: наружные железобетонные слои и внутренний утеплитель. Толщина слоев и класс бетона задаются проектом в зависимости от климатических условий и нагрузок.
• Изделие изготавливается по серии 1.432.1-21 выпуск 4 и ГОСТ 31310-2015. Маркировка, приемка и контроль качества проводятся в соответствии с указанными нормами.
• Монтаж панелей производится на выровненное гидроизолированное основание. Опирание осуществляется по всей поверхности нижнего торца, крепление — сваркой закладных деталей к фундаменту и между собой.
• Швы между панелями заполняются герметизирующими и теплоизоляционными материалами для исключения мостиков холода. Вертикальные стыки дополнительно стягиваются крепежными элементами.
• При установке необходимо обеспечивать проектное положение панели, не допуская перекосов и нагрузок, превышающих проектные. Запрещается использовать панели для опирания перекрытий без дополнительного расчета.
• Панели рассчитаны на эксплуатацию в неагрессивной среде. При агрессивных воздействиях требуется защита бетона и арматуры по проекту.

Технические параметры панели обеспечивают надежную работу в составе цокольного ограждения при соблюдении проектных решений и правил монтажа.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на ровной площадке с уклоном для отвода воды. Под нижнюю панель укладываются деревянные прокладки с шагом не более половины длины панели. Между панелями устанавливаются прокладки строго друг над другом, высота штабеля назначается по проекту (обычно не более 2,5 м). Запрещается складирование панелей навалом или с опиранием на углы.

Транспортировка производится в вертикальном или наклонном положении в специальных кассетах, исключающих смещение и удары. При горизонтальной перевозке панели опираются на три и более ряда прокладок и фиксируются ремнями. Погрузка и выгрузка ведутся за монтажные петли с использованием траверс. Перемещение волоком и сбрасывание не допускаются.
