Панель цокольная трехслойная ПЦТ 63.15.2,5-1Т-21 (22) (П,М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 63.15.2,5-1Т-21 (22) (П,М) — это наружная стеновая панель, предназначенная для устройства цокольного этажа в зданиях с железобетонным каркасом. Изделие относится к серии 1.432.1-21 выпуск 4 и изготавливается из тяжелого бетона с внутренним стальным армированием. Трехслойная конструкция включает несущий слой, слой утеплителя и защитный слой, что обеспечивает теплозащиту и восприятие нагрузок от вышележащих конструкций.

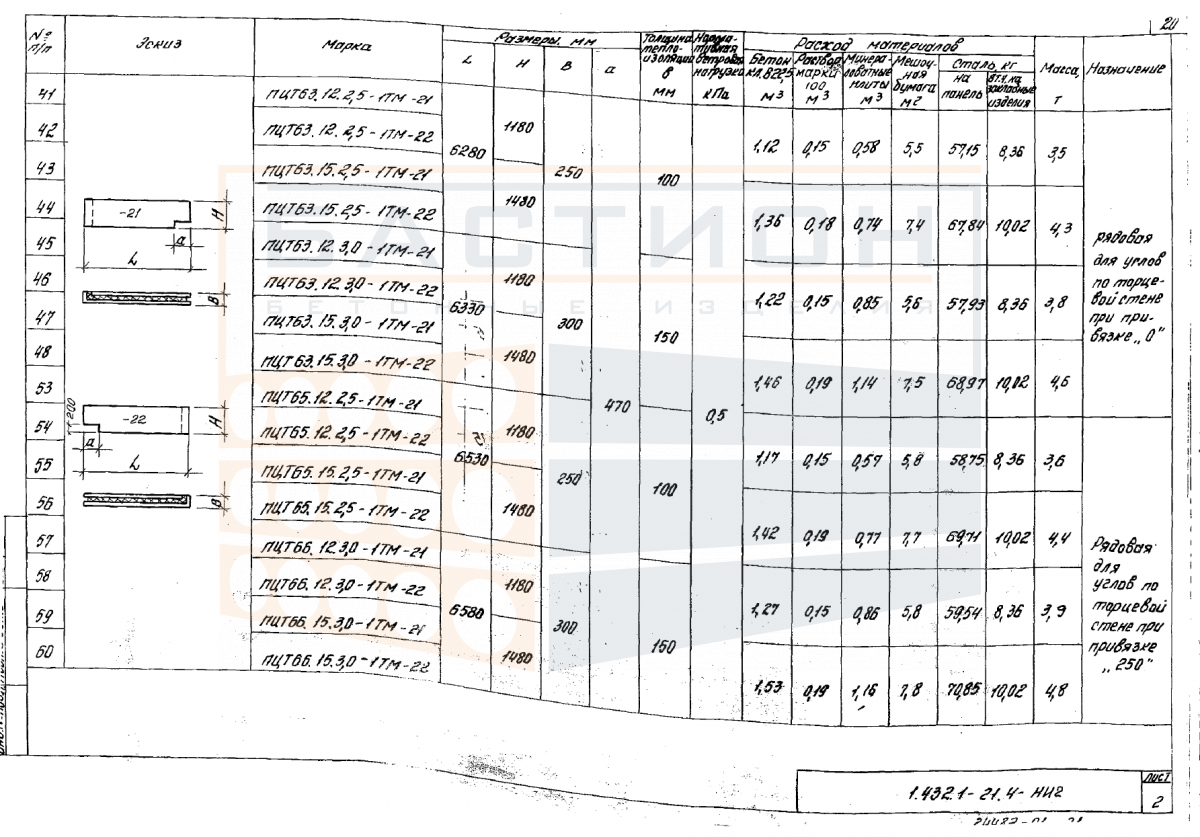

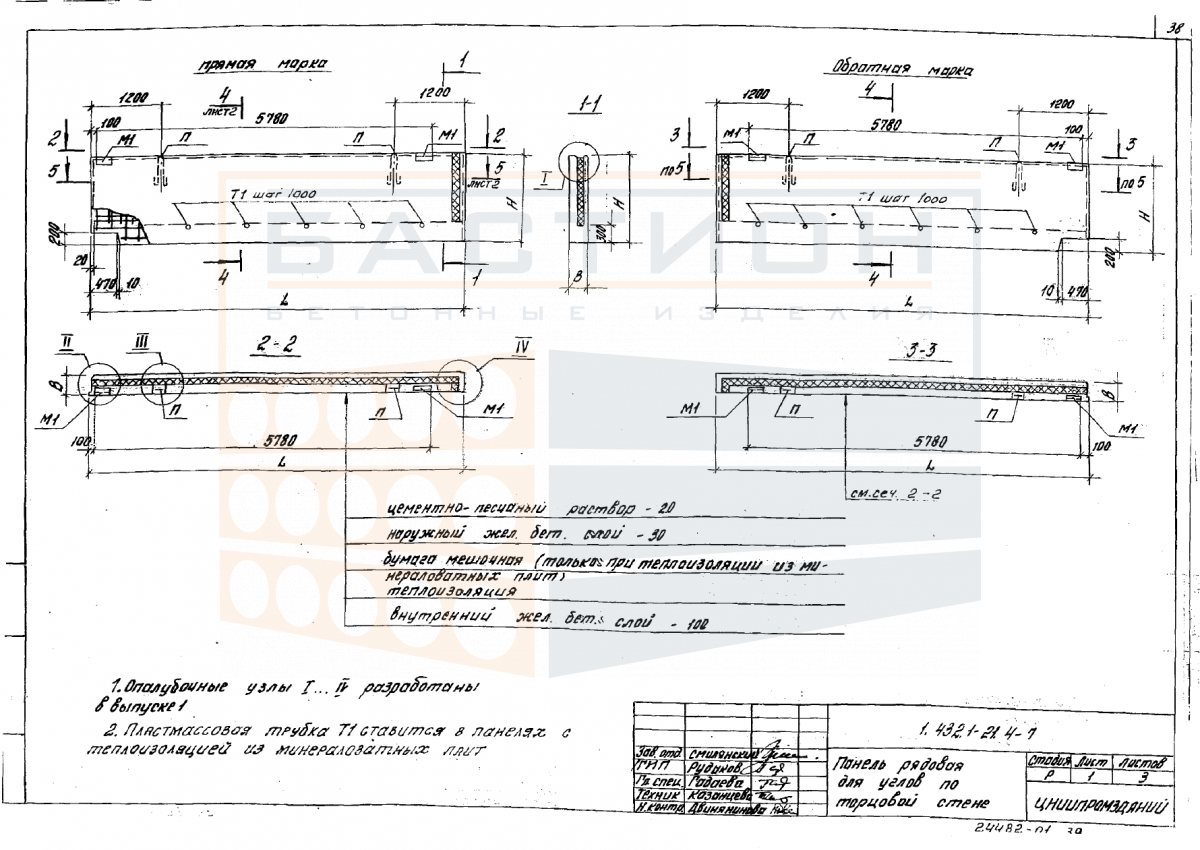

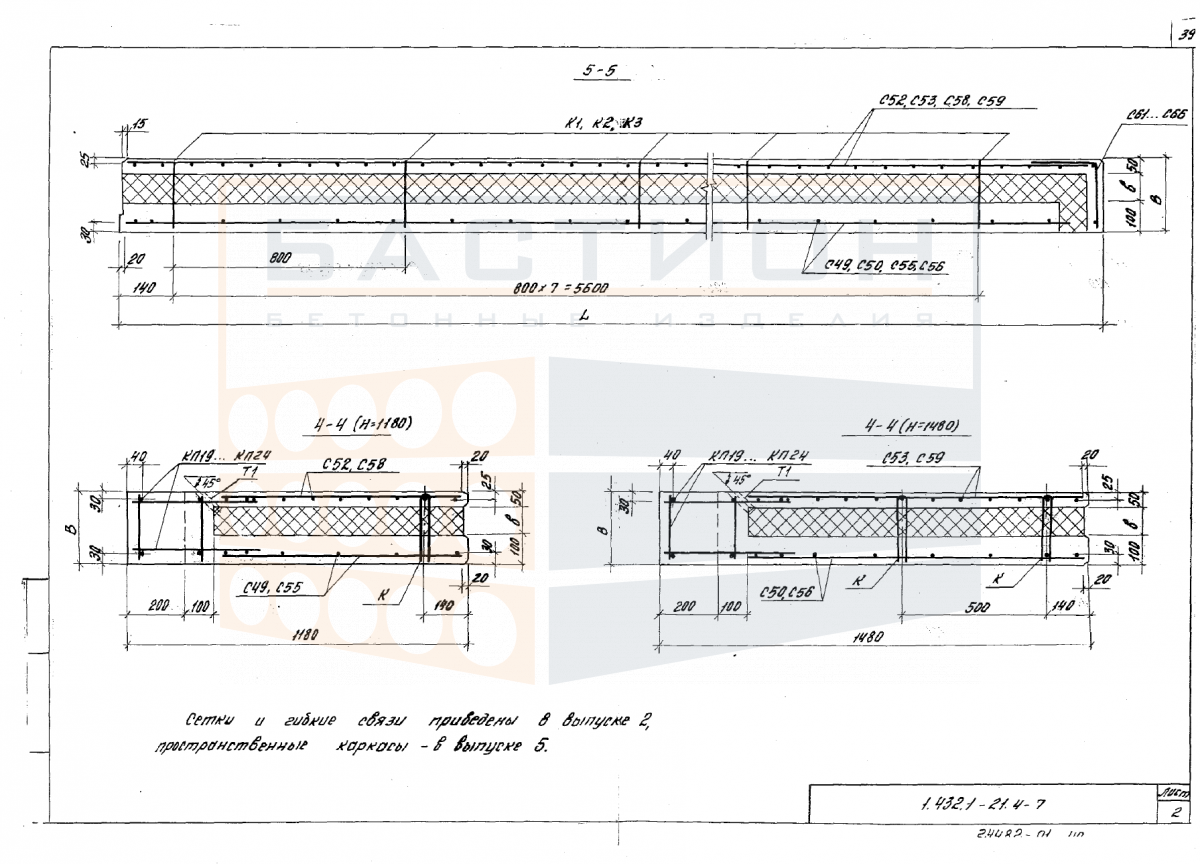

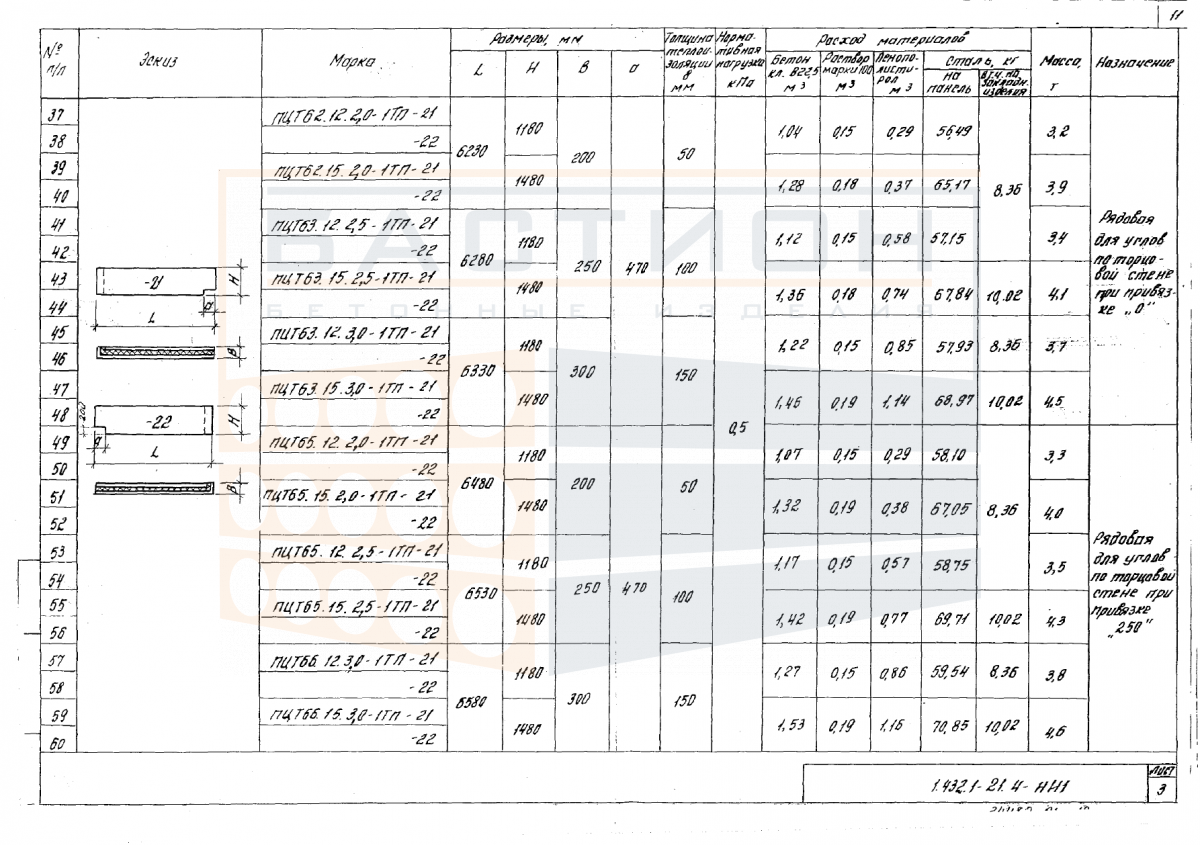

Панели применяются в отапливаемых зданиях различного назначения. Цокольные панели воспринимают нагрузки от стен и перекрытий, передавая их на фундамент. Ошибки при подборе типоразмера или монтаже могут привести к нарушению теплового контура или потере несущей способности. При проектировании необходимо учитывать расчетные нагрузки, климатические условия и требования по огнестойкости. Серия 1.432.1-21 вып. 4 содержит чертежи и указания по армированию и закладным деталям.

Область применения и технические особенности

Монтаж панелей ПЦТ 63.15.2,5 выполняется на цокольное перекрытие или фундаментные балки. Опирание осуществляется на выравненный слой раствора, фиксация — сваркой закладных деталей. Стыки между панелями заполняются утеплителем и герметизируются.

• Панель предназначена для наружных стен цокольного этажа, обеспечивая несущую способность и теплозащиту.
• Трехслойная конструкция включает несущий слой из тяжелого бетона, слой утеплителя и защитный слой. Конкретные характеристики материалов задаются проектом.
• Габаритные размеры: длина 6280 мм, ширина 1480 мм, высота 250 мм. Масса 4100 кг.
• Установка допускается в зданиях с сухим и нормальным влажностным режимом по СП 50.13330. Огнестойкость обеспечивается за счет бетонных слоев.
• Крепление к несущим элементам выполняется сваркой закладных деталей с последующим антикоррозионным покрытием.
• При монтаже обязательна временная фиксация панели до окончания сварки. Не допускается опирание строительного оборудования без расчета.

Технические характеристики изделия (класс бетона, толщина утеплителя, армирование) регламентируются серией 1.432.1-21 выпуск 4 и рабочей документацией объекта.

Правила хранения и транспортировки изделия

Хранение панелей производится в горизонтальном положении на деревянных подкладках сечением не менее 100x100 мм, расположенных в местах монтажных петель. Высота штабеля — не более двух рядов. Между рядами устанавливаются прокладки строго одна над другой. Панели складируются на выровненной площадке с отводом грунтовых вод. Защитные слои утеплителя не должны повреждаться.

Транспортировка осуществляется специализированным автотранспортом с ложементами, исключающими смещение. Панели укладываются на деревянные прокладки. Крепление должно предотвращать горизонтальные и вертикальные перемещения. Погрузка и выгрузка производятся за монтажные петли. Запрещается перевозка навалом или сбрасывание. При перевозке необходимо защищать поверхности от ударных воздействий.
