Панель цокольная трехслойная ПЦТ 62.12.2,0-1ТП-21 (22) по серии 1.432.1-21 вып. 4

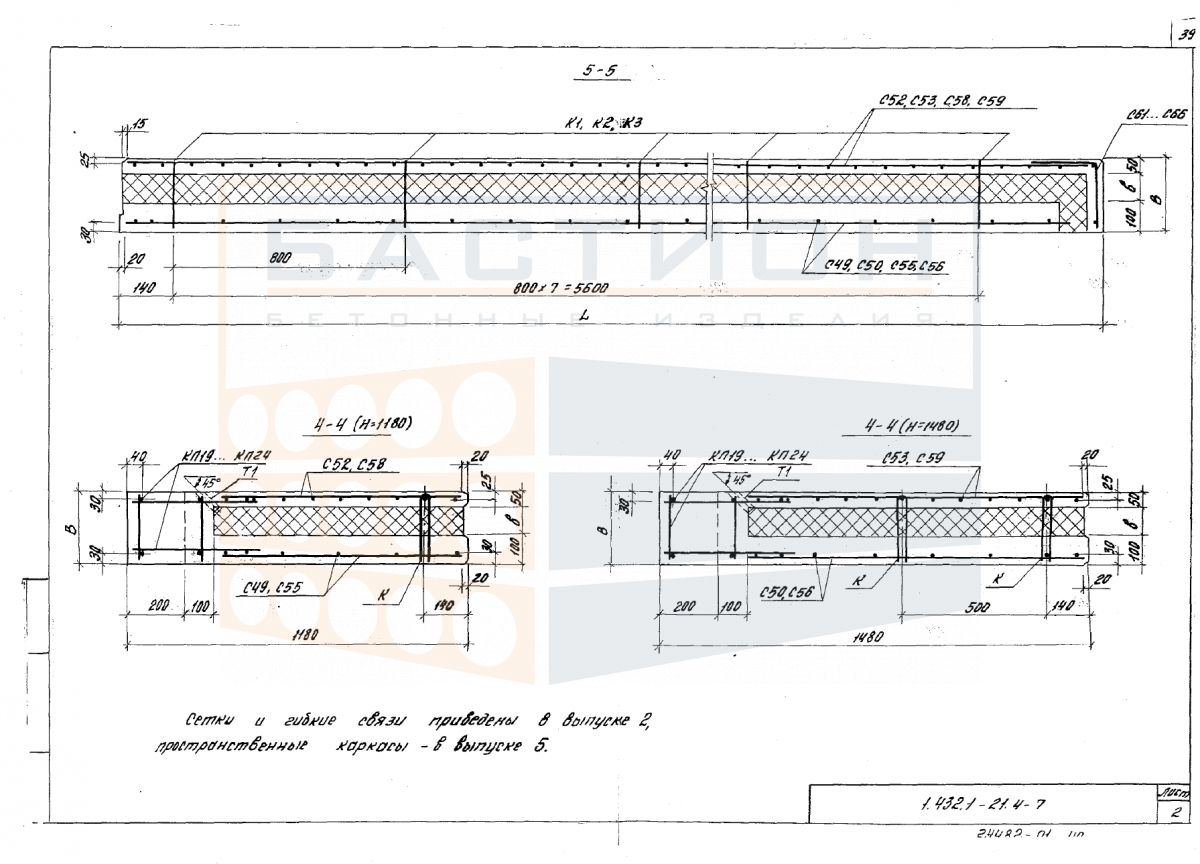

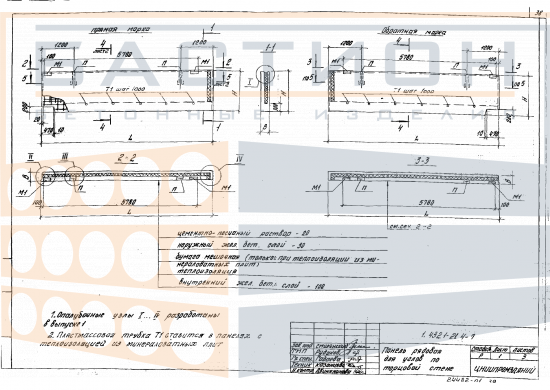

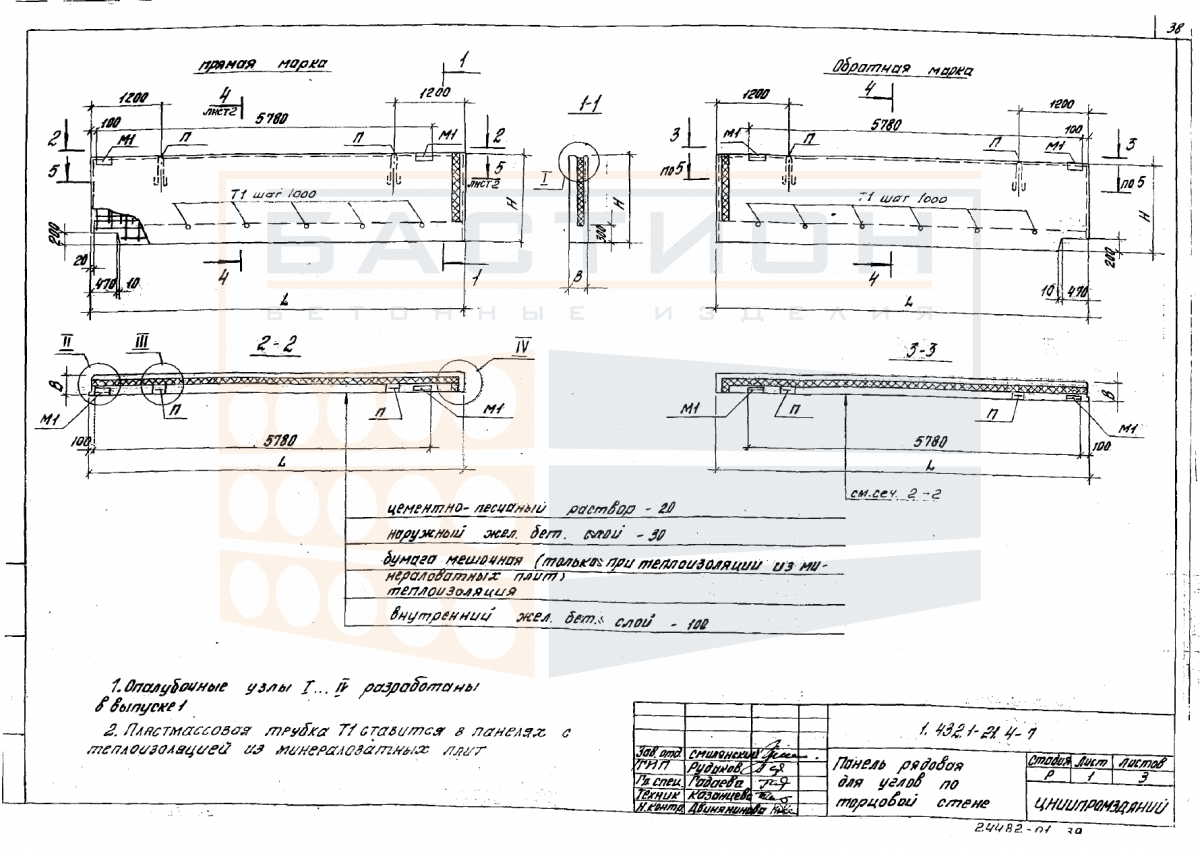

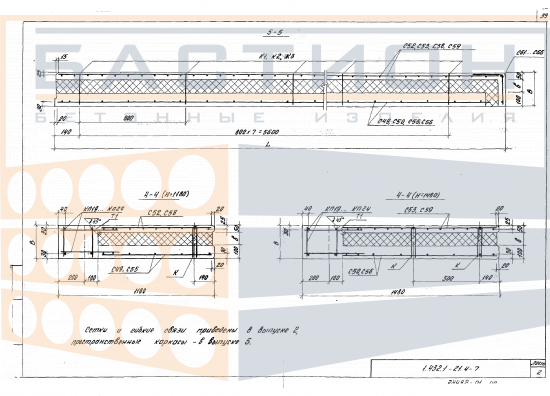

Панель цокольная трехслойная ПЦТ 62.12.2,0-1ТП-21 (22) по серии 1.432.1-21 вып. 4 — железобетонное изделие, предназначенное для устройства цокольных стен и перекрытий в отапливаемых зданиях. Конструкция включает внутренний несущий железобетонный слой, промежуточный слой утеплителя и наружный защитный железобетонный слой, что обеспечивает несущую способность и теплозащиту наружных ограждений.

Изделие воспринимает вертикальные нагрузки от вышележащих конструкций и передает их на фундамент, одновременно защищая подвальные помещения от внешних воздействий: атмосферной влаги, перепадов температур и механических повреждений. Нарушение требований к опиранию или герметизации стыков может вызвать промерзание и потерю несущей способности узлов сопряжения.

Область применения и технические особенности

Монтаж панелей выполняется на цементно-песчаный раствор или анкерные крепления по серии 1.432.1-21. Опирание панелей осуществляется на фундаментные плиты или ленточные фундаменты с опорной площадкой, заданной проектом. Вертикальные стыки между смежными панелями заполняются утеплителем и герметиком.

• Изделие применяется в цокольных стенах и перекрытиях зданий жилого, общественного и промышленного назначения высотой до 9 этажей при расчетной нагрузке не более 20 кН/м (уточняется по проекту).
• Панели изготавливаются из тяжелого бетона класса не ниже B15 с внутренним армированием, что обеспечивает восприятие монтажных и эксплуатационных нагрузок.
• Трехслойная конструкция с утеплителем позволяет достичь требуемого сопротивления теплопередаче при толщине утеплителя, заданной серией и теплотехническим расчетом.
• При монтаже необходимо обеспечить опирание панелей на две стороны с шириной опоры не менее 100 мм и выравнивание по горизонтали с помощью подъемных петель.
• Герметизация стыков между панелями обязательна для предотвращения продувания и промерзания; допускается использование уплотнительных лент и мастик.
• Сварка закладных деталей между панелями и между панелями и фундаментом производится электродами типа Э42 с катетом шва не менее 6 мм в соответствии с требованиями серии.
• Допускается установка панелей с разворотом на угол до 90° при условии подтверждения несущей способности расчетом в составе рабочей документации.

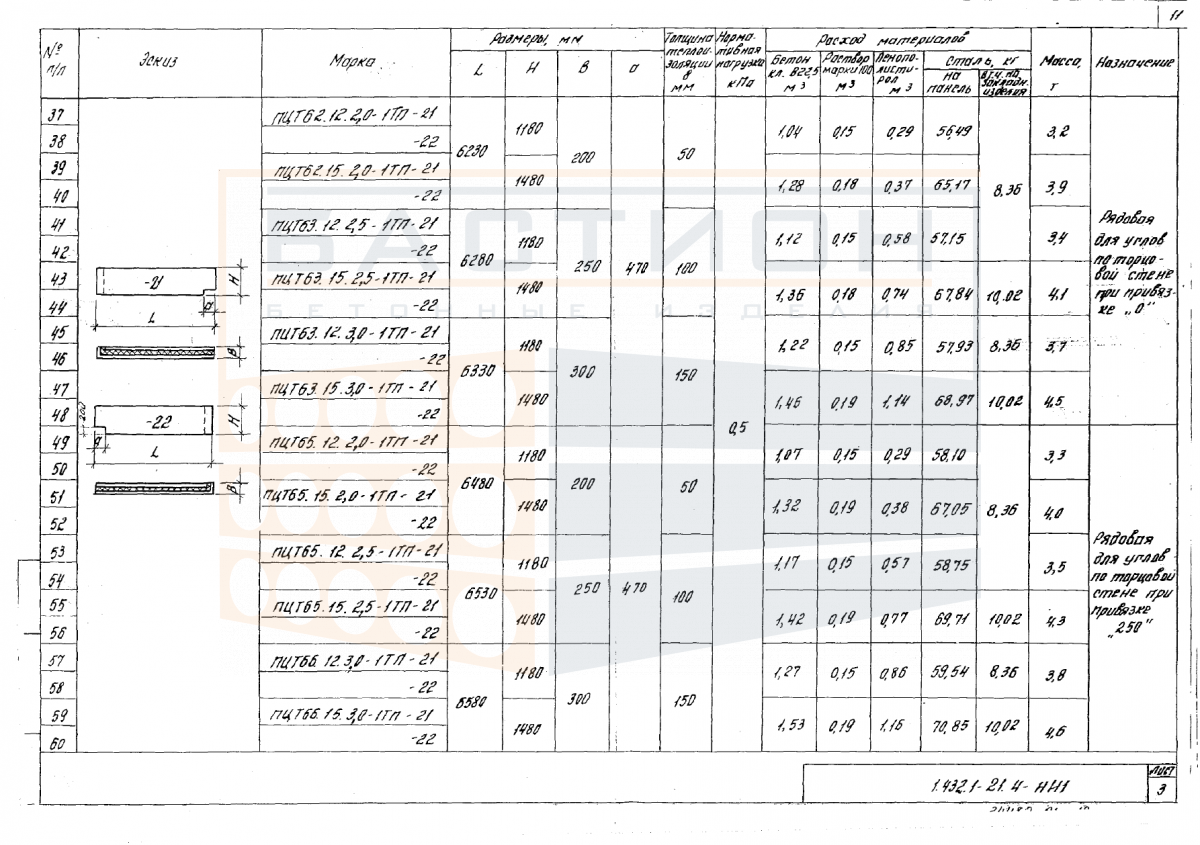

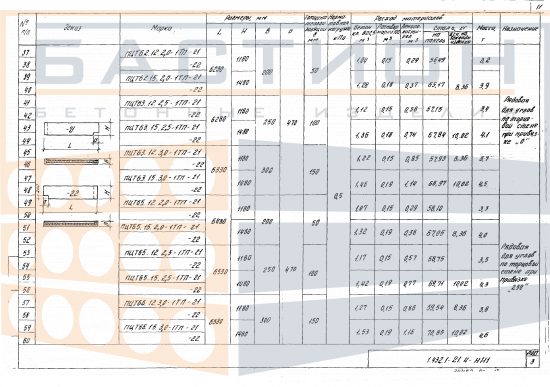

Точные параметры опирания, анкеровки и сварки, а также класс бетона и арматуры принимаются по серии 1.432.1-21 вып. 4 и конкретному проекту.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на деревянных прокладках, уложенных на ровное основание, исключающее соприкосновение бетона с грунтом. Прокладки устанавливаются в местах расположения монтажных петель на расстоянии около 200 мм от торцов. Штабелирование допускается не более чем в два ряда с прокладками между ними.

Транспортировка производится в горизонтальном положении с опиранием на прокладки в местах захвата. Панели должны быть закреплены от продольного и поперечного смещения. Погрузка и выгрузка выполняются за монтажные петли с использованием траверс, исключающих перекосы и удары. Перевозка навалом запрещена.
