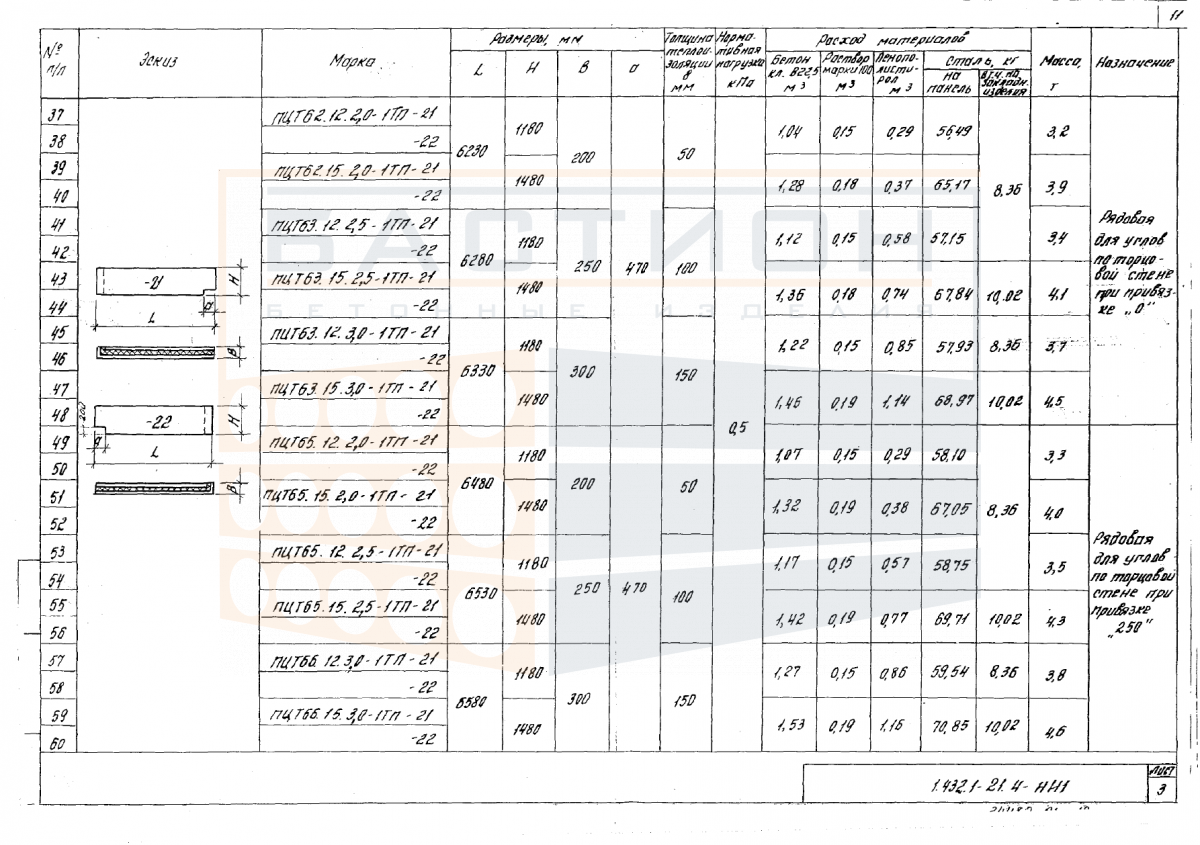

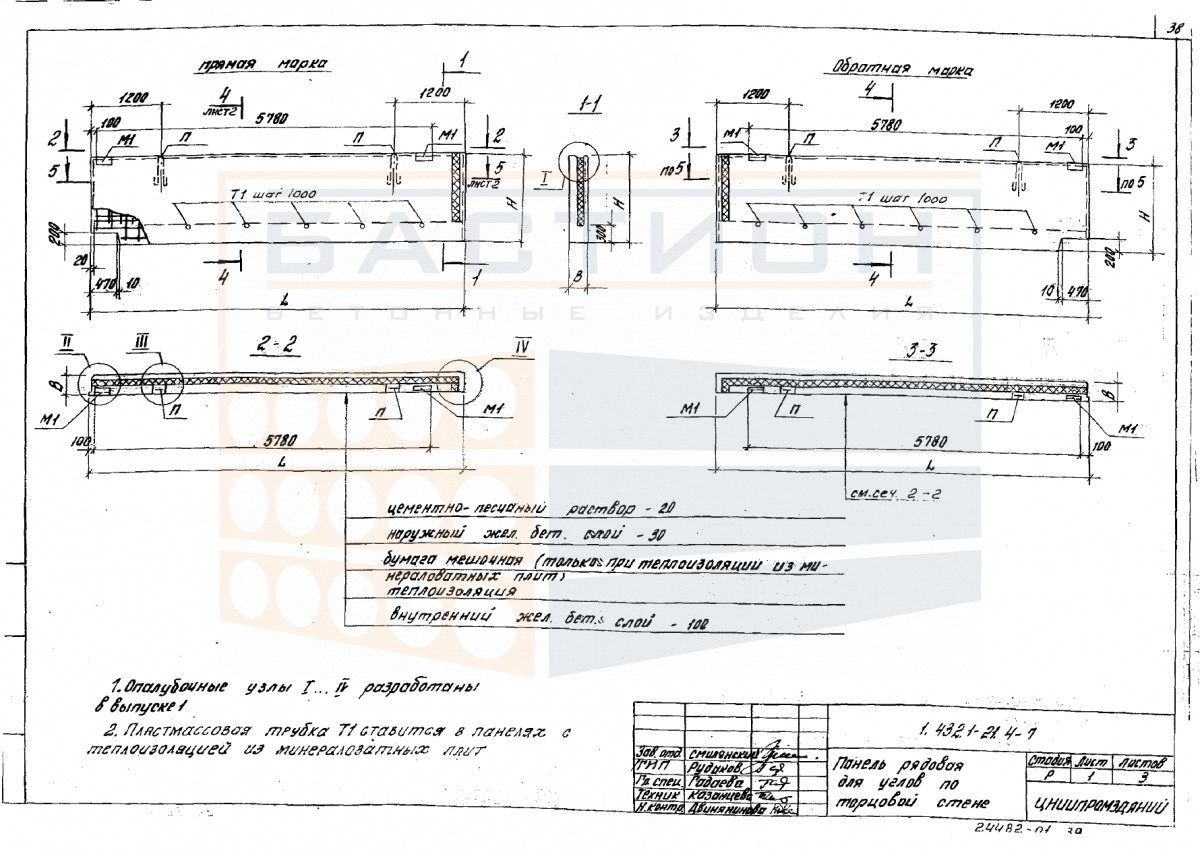

Панель цокольная трехслойная ПЦТ 62.15.2,0-1ТП-21 (22) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 62.15.2,0-1ТП-21 (22) по серии 1.432.1-21 вып. 4 — это железобетонное изделие для ограждения цокольных этажей зданий. Конструкция включает наружный и внутренний слой из тяжелого бетона, армированные стальными сетками, и внутренний слой утеплителя. Бетонные слои воспринимают вертикальные нагрузки от вышележащих стен и перекрытий, утеплитель обеспечивает нормируемое сопротивление теплопередаче.

Изделие применяется в жилых, общественных и промышленных зданиях с подвалами или техническими подпольями. Панель защищает внутренние помещения от грунтовых вод, морозного пучения и механических воздействий. Ошибки в выборе типоразмера или нарушение технологии монтажа могут привести к снижению теплотехнических характеристик и потере устойчивости ограждения.

Область применения и технические особенности

Установка панелей выполняется на выровненную поверхность фундаментной ленты или плитного ростверка. Перед монтажом укладывается слой гидроизоляции для предотвращения капиллярного подсоса влаги. Выверка производится по вертикали и горизонтали с фиксацией монтажными петлями.

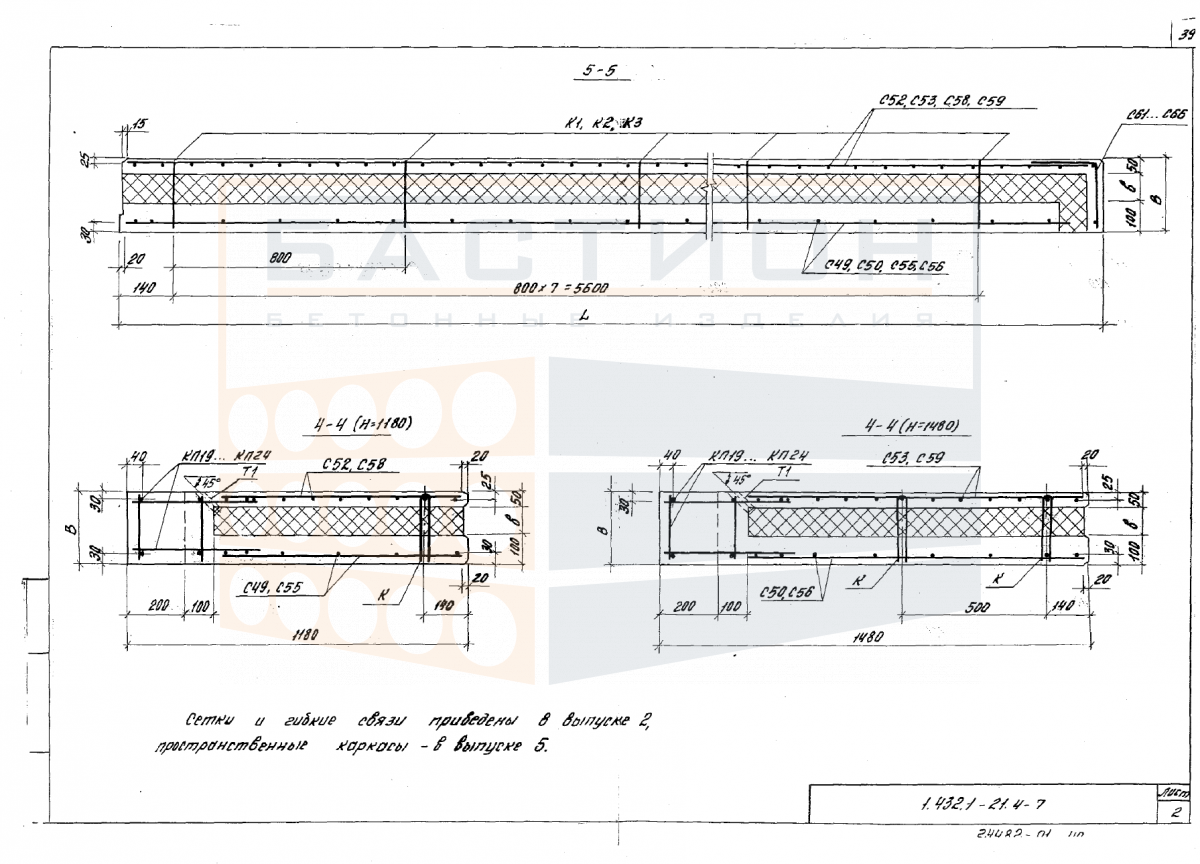

• Наружный слой панели толщиной не менее 65 мм защищает утеплитель от атмосферных воздействий и механических повреждений.
• Внутренний слой толщиной не менее 150 мм воспринимает нагрузки от вышележащих конструкций и передает их на фундамент.
• Средний слой из эффективного утеплителя толщиной 200 мм обеспечивает нормируемое сопротивление теплопередаче для цокольного перекрытия.
• Монтажные петли, расположенные в верхнем торце, используются для строповки и временной фиксации панели при установке.
• Стыки между панелями заполняются цементно-песчаным раствором или герметизирующим составом, обеспечивающим герметичность и теплоизоляцию.
• Панели стыкуются между собой по длине с помощью арматурных выпусков или сварных соединений, задаваемых проектом.
• Класс бетона по прочности, марка арматуры и морозостойкость уточняются по рабочей документации конкретного объекта.

После монтажа необходимо защитить верхнюю грань панели от попадания влаги до устройства вышележащей конструкции. Герметизация стыков выполняется при положительных температурах.

Правила хранения и транспортировки изделия

Панели хранятся в вертикальном положении с уклоном не менее 10° от вертикали в сторону утеплителя. Деревянные прокладки толщиной не менее 100 мм укладываются под монтажные петли, расстояние между штабелями обеспечивает доступ для строповки. Утеплитель защищается от прямых солнечных лучей и увлажнения.

Транспортировка осуществляется в вертикальном положении с жестким креплением к транспортному средству. Запрещается перевозка навалом или с опиранием на утеплитель. Погрузка и выгрузка производятся с использованием траверс или мягких стропов, исключающих повреждение кромок и утеплителя.
