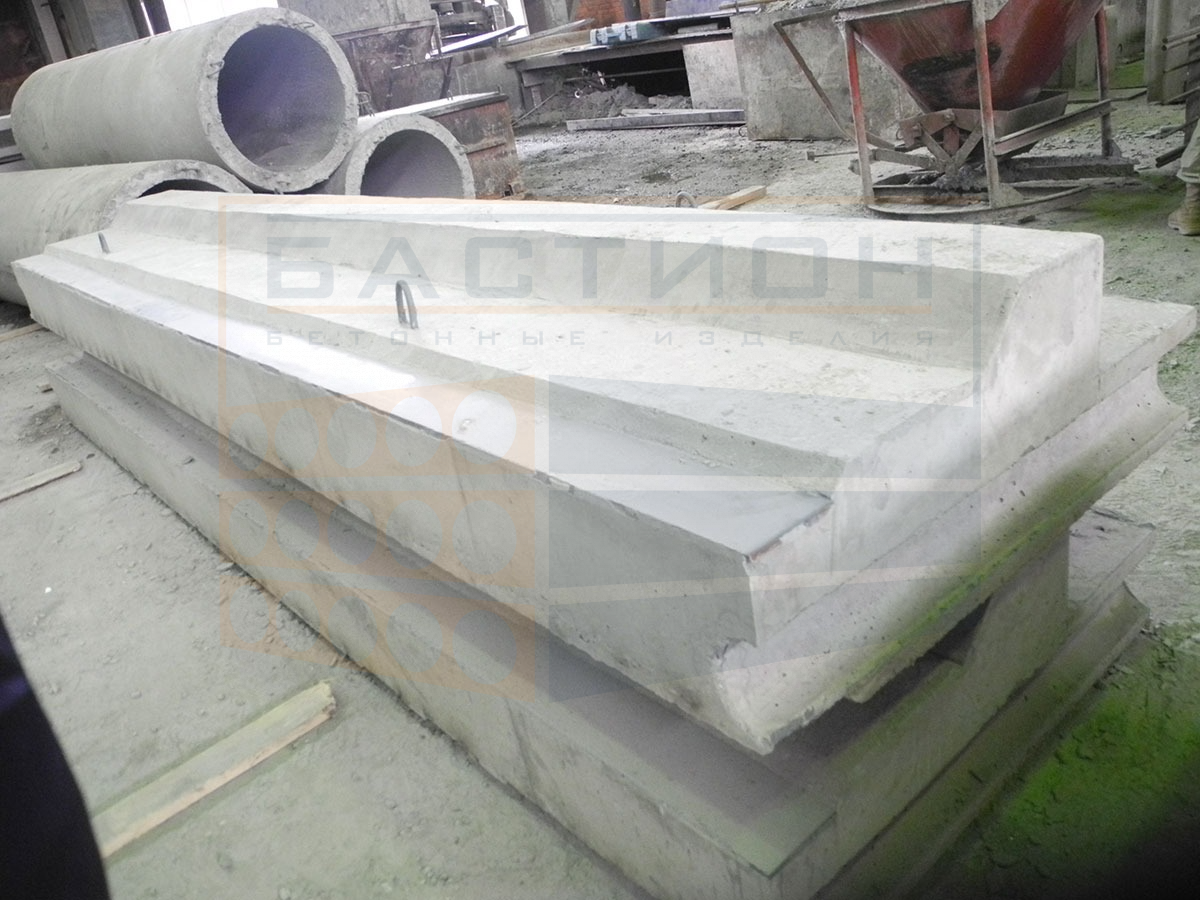

Балка Б10 по серии У-01-01/80

Балка Б10 по серии У-01-01/80 — это железобетонное изделие, предназначенное для использования в качестве несущего элемента сборно-монолитных заглубленных помещений. Изделие воспринимает вертикальные нагрузки от вышерасположенных конструкций и передает их на опорные узлы, обеспечивая пространственную жесткость и устойчивость сооружения. Материал — тяжелый бетон с внутренним стальным армированием, что гарантирует способность воспринимать изгибающие моменты и перерезывающие силы в расчетных сечениях.

Применяется в составе сборно-монолитных заглубленных помещений, возводимых по серии У-01-01/80 выпуск 1, в условиях дорожного и гражданского строительства. Неверный подбор или монтаж балки может привести к потере несущей способности перекрытия и деформациям смежных конструкций. Проектные решения по опиранию и сопряжению должны быть выполнены в соответствии с рабочей документацией, учитывающей фактические нагрузки и грунтовые условия.

Область применения и технические особенности

Монтаж балки Б10 выполняется в строгом соответствии с проектом производства работ. Укладка производится на заранее подготовленные опорные площадки стен или колонн с обеспечением проектной глубины опирания. Фиксация балки осуществляется закладными деталями и последующим бетонированием швов. Строповка при подъеме — за монтажные петли, с применением траверс, исключающих перекос. Запрещается использовать балку для подъема других конструкций. Стыки балки с элементами каркаса должны быть монолитизированы бетоном класса не ниже проектного. В местах контакта с грунтом предусматривается гидроизоляция по проекту. Приемка и контроль качества — по требованиям нормативной документации, с фиксацией фактического положения и состояния изделия.

• Назначение: восприятие и передача вертикальных нагрузок в узлах опирания плит перекрытия и покрытия заглубленных сооружений.
• Условия эксплуатации: в составе отапливаемых или неотапливаемых помещений, допускается контакт с грунтом при наличии гидроизоляции.
• Ограничения: не допускается сверление отверстий и нанесение ударов по телу балки без проектного обоснования.
• Монтаж: подъем за монтажные петли, укладка на опорные части с выверкой по осям и отметкам, фиксация от опрокидывания.
• Стыковка: сварка закладных деталей с последующим обетонированием усадочным бетоном класса не ниже B25.
• Типичная ошибка: установка с неполным опиранием или смещение проектного положения, что снижает несущую способность.

Точные параметры опирания, марки бетона и арматуры задаются рабочей документацией на объект. Перед монтажом необходимо проверить соответствие изделия проекту и отсутствие дефектов (трещин, сколов, оголения арматуры).

Правила хранения и транспортировки изделия

Хранение балок Б10 осуществляется на выровненной площадке с твердым покрытием, исключающей осадку грунта. Балки укладывают в штабель высотой не более двух ярусов на деревянные прокладки толщиной не менее 50 мм, расположенные в местах строповки. Между ярусами также укладывают прокладки строго одна над другой. Запрещается складирование в наклонном положении или с опиранием на рабочую арматуру. При длительном хранении рекомендуется защита от атмосферных осадков.

Транспортировка производится в горизонтальном положении на автомобильном транспорте с опиранием на деревянные ложементы. Изделия фиксируются от продольного и поперечного смещения с помощью инвентарных упоров и растяжек. Перевозка навалом не допускается. Погрузка и выгрузка осуществляются краном с использованием монтажных петель; волочение по платформе и сбрасывание исключаются. Балки должны быть очищены от загрязнений; при необходимости — проверена целостность монтажных петель.
