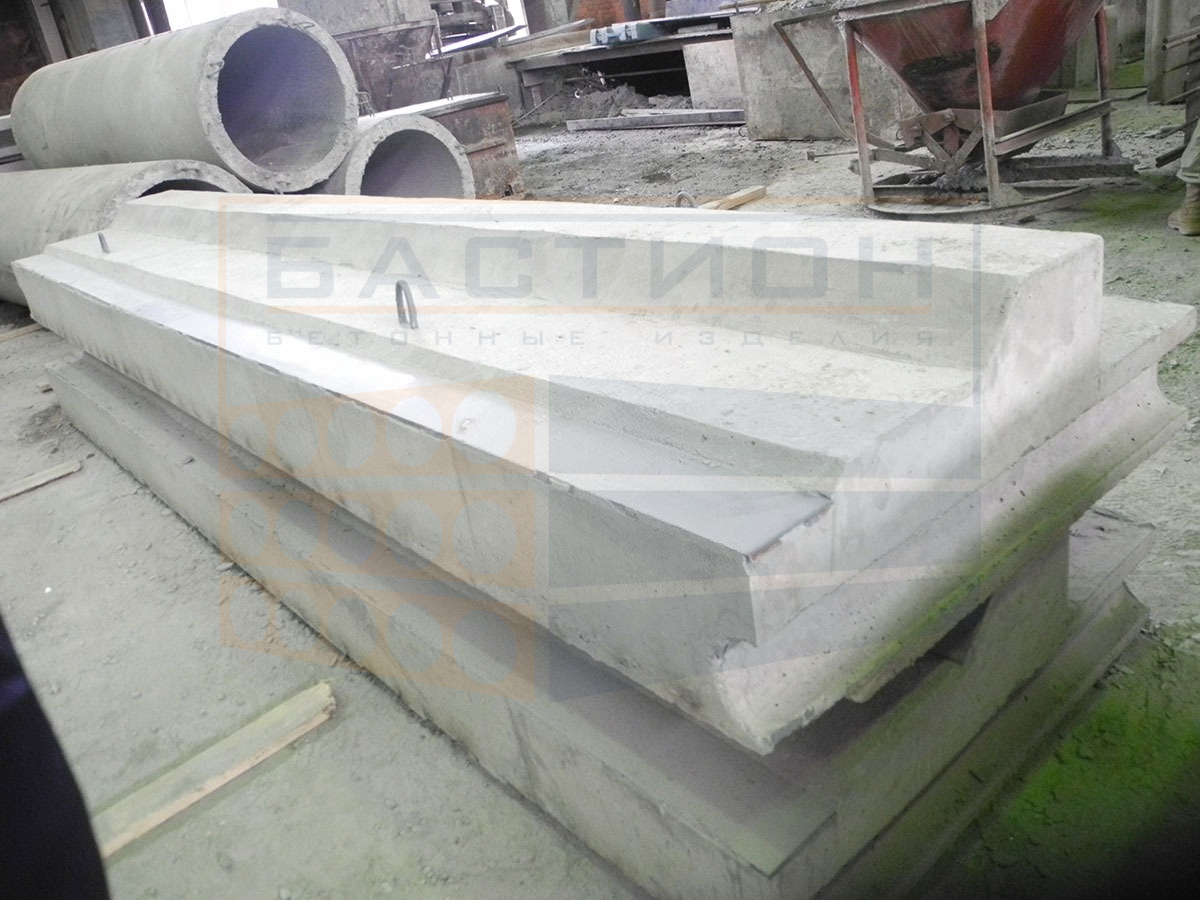

Балка Б6 по серии У-01-01/80

Балка Б6 по серии У-01-01/80 — железобетонный линейный элемент, предназначенный для работы в составе сборно-монолитных заглубленных сооружений. Изделие воспринимает вертикальные нагрузки от перекрытий и вышележащих конструкций, передавая их на стеновые панели или фундамент. Применение тяжелого бетона и стального армирования обеспечивает несущую способность при воздействии эксплуатационных нагрузок и давления грунта.

Балка Б6 используется в подземных помещениях, сооружаемых по серии У-01-01/80 выпуск 1. Элемент устанавливается в проектное положение на опорные поверхности стен или консоли. Отклонения при монтаже могут привести к перераспределению усилий и снижению надежности узла, поэтому выверка выполняется с контролем отметок и осей.

Область применения и технические особенности

Монтаж балки Б6 производится на подготовленное основание с обеспечением проектного опирания. Сопряжение со смежными конструкциями выполняется сваркой закладных деталей с последующим омоноличиванием. При установке контролируют фиксацию от смещения и соответствие проекту.

• Балка Б6 применяется в сборно-монолитных заглубленных помещениях по серии У-01-01/80, вып. 1, включая убежища и подземные склады.
• Опирание производится на стеновые панели или фундаментные блоки по проекту; площадь опирания задается рабочей документацией.
• Монтаж выполняется краном с использованием всех монтажных петель; схема строповки исключает изгиб и перекос.
• Соединение с другими элементами осуществляется сваркой выпусков арматуры или закладных изделий с последующим бетонированием стыков.
• Допуски на установку по высоте и в плане не должны превышать значений, установленных проектом и СП 70.13330.
• Не допускается опирание балки на неподготовленные поверхности или с зазорами, превышающими проектные.

Соблюдение проектных решений при монтаже и стыковке балки Б6 обеспечивает совместную работу элементов и нормативную долговечность сооружения.

Правила хранения и транспортировки изделия

Хранение балок осуществляется на выровненной площадке с твердым покрытием, исключающим деформацию. Изделия укладывают в штабели высотой не более 2,5 м на деревянные прокладки толщиной не менее 100 мм, располагаемые под монтажными петлями. Между рядами также укладывают прокладки, совмещая их по вертикали. Поверхности изделий не должны соприкасаться с грунтом.

Транспортировка производится в горизонтальном положении с опиранием по всей длине на подкладки и надежным креплением от смещения. Строповка выполняется за все монтажные петли. Перемещение волоком, сбрасывание или удары при погрузке не допускаются. Выгрузка производится плавно, без ударных нагрузок.
