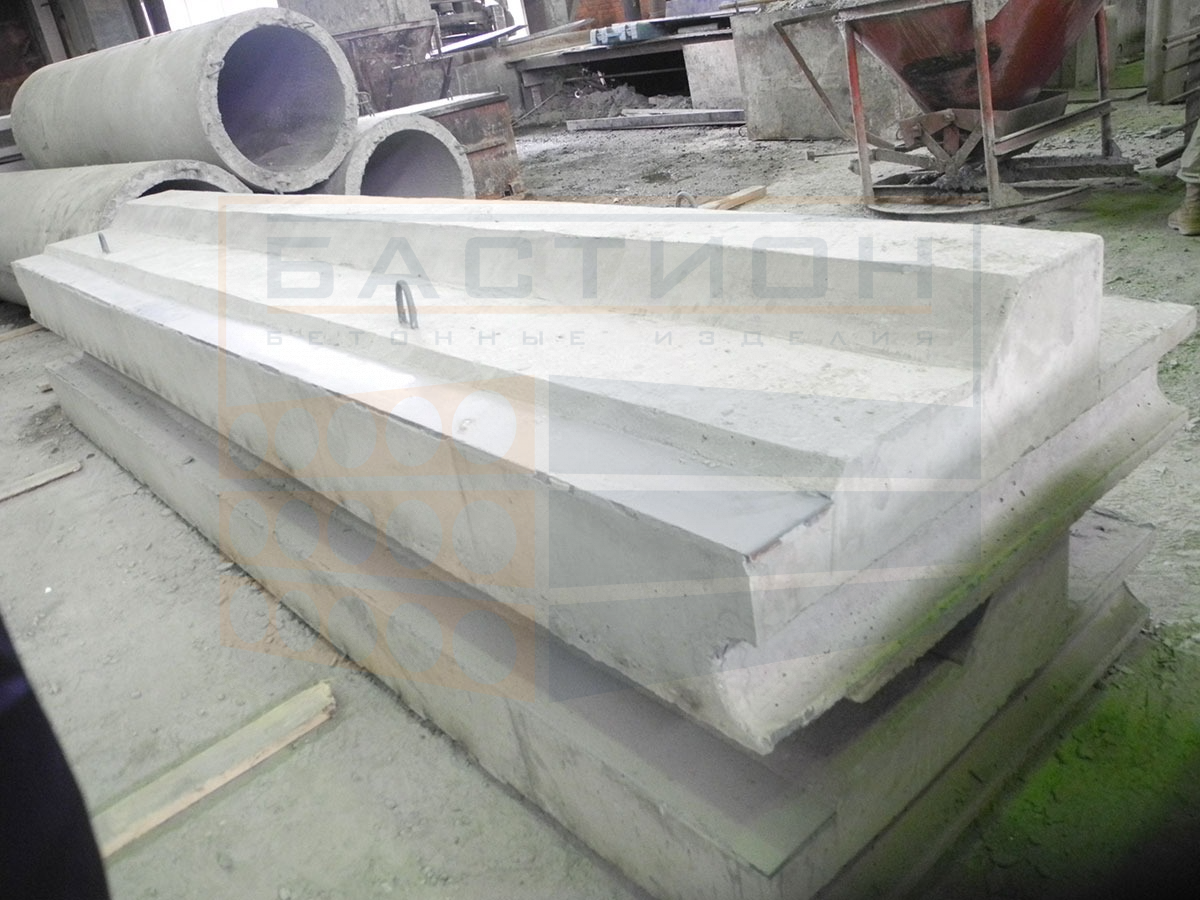

Балка Б9 по серии У-01-01/80

Балка Б9 по серии У-01-01/80 — это линейный железобетонный элемент, предназначенный для сборно-монолитных заглубленных помещений. Изделие воспринимает нагрузки от вышележащих конструкций и передает их на фундамент или нижележащие опоры. Применение тяжелого бетона и стального армирования обеспечивает несущую способность при длительной эксплуатации в грунте.

Балка Б9 применяется при строительстве заглубленных сооружений различного назначения, где необходимо перекрывать пролеты и обеспечивать жесткость каркаса. Ошибки при выборе типа балки или ее монтаже могут привести к неравномерным осадкам и нарушению геометрии сооружения. Конструкция рассчитана на работу в условиях высоких статических нагрузок.

Область применения и технические особенности

Балки устанавливаются на фундаментные или стеновые части заглубленного помещения. Опирание производится в соответствии с проектной документацией, с обязательным контролем плоскостности опорных поверхностей и распределением нагрузки через растворные швы или металлические прокладки.

• Балка Б9 выполняет функцию несущего элемента, воспринимающего усилия от стеновых панелей и плит перекрытия заглубленного помещения.
• Изделие изготовлено из тяжелого бетона с внутренним стальным армированием, что обеспечивает сопротивление изгибающим и сдвигающим нагрузкам.
• Габаритные размеры балки — длина 5700 мм, ширина 800 мм, высота 940 мм — позволяют использовать ее в типовых пролетах сборно-монолитных конструкций.
• Масса изделия составляет 6800 кг, что требует применения грузоподъемного оборудования для монтажа и погрузочно-разгрузочных работ.
• Конструкция балки разработана по серии У-01-01/80, что обеспечивает совместимость с сопрягаемыми элементами — стеновыми панелями, плитами перекрытия и фундаментами.
• При монтаже необходимо использовать монтажные петли для строповки с равномерным распределением усилия, исключающим перекосы и раскачивание.
• Балка Б9 предназначена для эксплуатации в условиях грунтовой среды, поэтому требуется выполнение гидроизоляции мест сопряжений в соответствии с проектом.

В процессе монтажа необходимо обеспечить точное позиционирование балок и их надежное соединение со смежными элементами. От качества установки зависит общая устойчивость всего заглубленного сооружения.

Правила хранения и транспортировки изделия

Хранение балок Б9 осуществляется на выровненных площадках с твердым покрытием, исключающим неравномерную осадку грунта. Изделия укладываются в штабели в рабочем положении с обязательной установкой деревянных прокладок под монтажными петлями, обеспечивающих зазор между рядами не менее 50 мм. Рабочие поверхности при хранении должны быть защищены от загрязнения и механических повреждений.

Транспортировка балок производится железнодорожным или автомобильным транспортом с обязательным креплением от продольных и поперечных смещений. Изделия размещаются в кузове в положении, соответствующем рабочему, с опиранием по всей длине на деревянные подкладки. Перевозка навалом запрещена. Погрузка и разгрузка выполняются с применением траверс или строп, исключающих раскачивание и удары.
