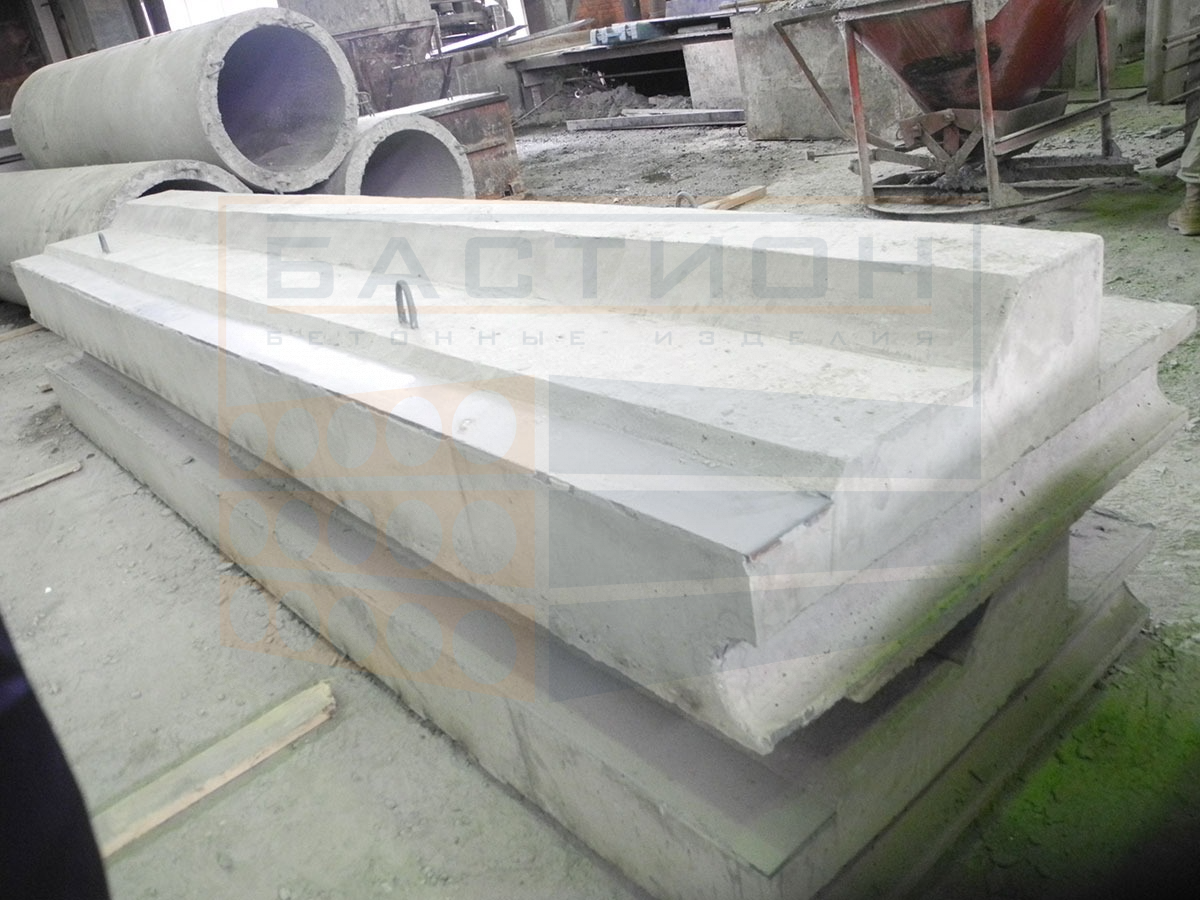

Балка Б5 по серии У-01-01/80

Балка Б5 по серии У-01-01/80 — это железобетонное изделие, предназначенное для работы в составе сборно-монолитных заглубленных помещений. Изготавливается из тяжелого бетона с внутренним стальным армированием, обеспечивающим восприятие расчетных нагрузок от перекрытий, грунта и временных воздействий. Применяется в качестве несущего элемента, передающего усилия на стены или колонны подземных сооружений.

Балка Б5 используется при строительстве заглубленных помещений по серии У-01-01/80, выпуск 1. Основная функция — распределение и передача нагрузок от вышележащих конструкций и грунта на фундаментные элементы. Ошибки в подборе или монтаже балки могут привести к деформациям перекрытий и снижению несущей способности сооружения.

Область применения и технические особенности

Балка Б5 монтируется в составе сборного железобетонного каркаса заглубленных помещений, опирается на стеновые панели или колонны. Установка производится на выверенные опорные поверхности с использованием цементно-песчаного раствора для компенсации неровностей. Сопряжение с плитами перекрытия выполняется через закладные детали или сварку выпусков арматуры.

• Применяется в качестве ригеля перекрытия сборно-монолитных заглубленных помещений по серии У-01-01/80.
• Воспринимает нагрузки от плит перекрытия, собственного веса и временных нагрузок на поверхности.
• Габаритные размеры (5700×800×880 мм) и масса (6800 кг) требуют использования кранового оборудования при монтаже.
• Опирание балки осуществляется на стеновые панели или колонны, глубина опирания определяется проектной документацией.
• Стыки с другими элементами заполняются бетоном класса не ниже проектного после сварки закладных деталей.
• При монтаже обязателен контроль горизонтальности и отметок опорных площадок для равномерного распределения нагрузки.
• Не допускается монтаж на неподготовленное основание с отклонениями, превышающими указанные в проекте.

После установки и замоноличивания соединений балка образует жесткую конструкцию, работающую совместно с плитами перекрытия. Требования к прочности стыков и классу бетона омоноличивания задаются рабочим проектом.

Правила хранения и транспортировки изделия

Хранение балок Б5 осуществляется на выровненной площадке с твердым покрытием. Изделия укладывают в штабель в горизонтальном положении на деревянные прокладки, расположенные строго в местах строповки. Высота штабеля не должна превышать двух рядов для исключения повреждения нижних изделий. Прокладки подкладывают под каждую балку в ряду, между рядами устанавливают инвентарные подкладки.

Транспортировка балок производится в горизонтальном положении на специализированных транспортных средствах с жесткой фиксацией от смещения. Запрещается перевозка навалом или с опиранием на выступающие части. Строповка выполняется за монтажные петли или в местах, указанных в проекте. Погрузку и разгрузку проводят плавно, исключая рывки и удары о другие конструкции.
