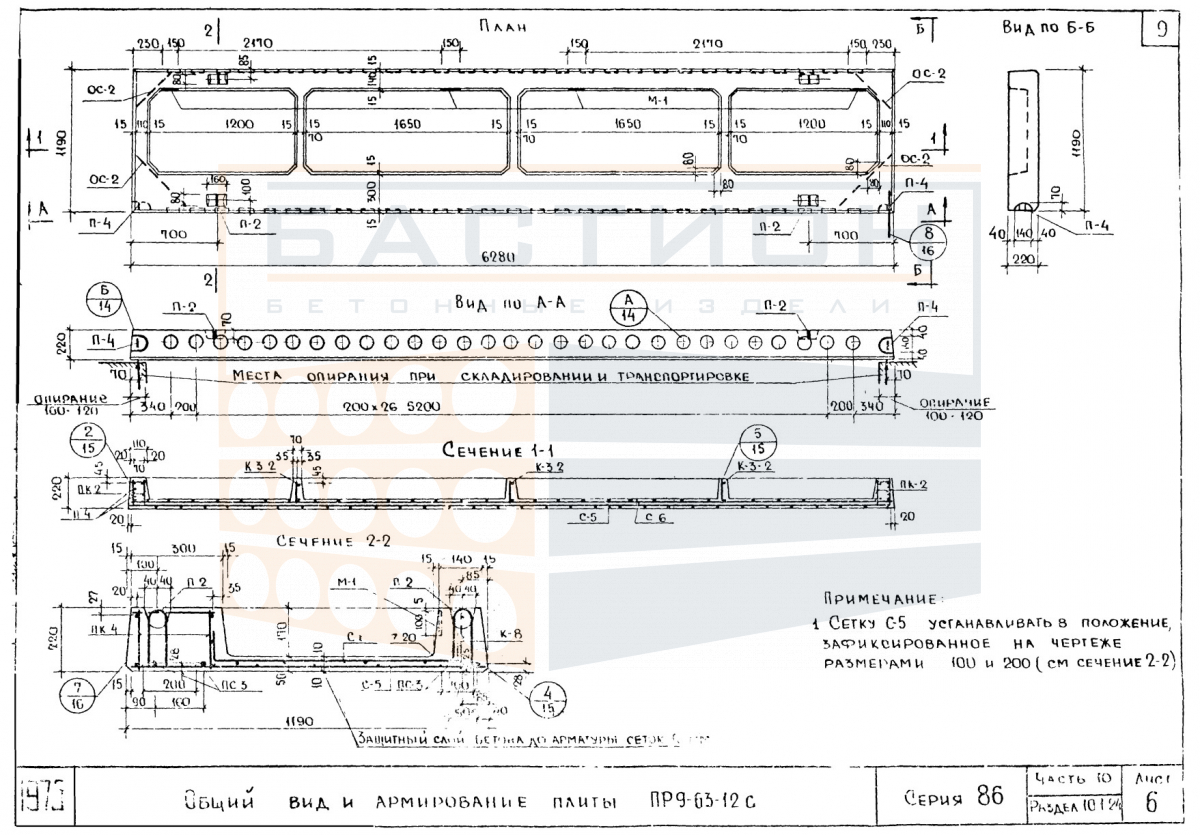

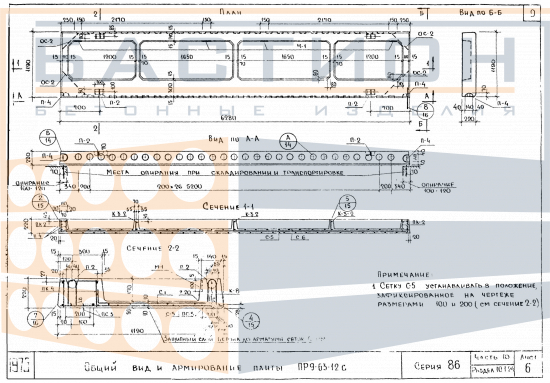

Плита ребристая ПР 9-63-12 с, серия 86, ч. 10, р. 10.1-2.4

Плита ребристая ПР 9-63-12 с — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий. Изделие относится к типовым решениям серии 86, часть 10, раздел 10.1-2.4. Продольные ребра обеспечивают жесткость конструкции и воспринимают изгибающие нагрузки, передавая усилия на опорные элементы — ригели, балки или стены.

Используется в промышленных, складских и общественных зданиях с шагом колонн до 6 метров. При монтаже необходимо обеспечить проектное опирание ребер на несущие конструкции. Недостаточная глубина опирания или перекос плиты могут привести к перераспределению нагрузок и снижению несущей способности. Правильное положение плиты проверяется по осям и отметкам.

Область применения и технические особенности

Монтаж плиты выполняется на опорные площадки стен, ригелей или балок с предварительно выровненной поверхностью. Сопряжение сборных элементов требует анкеровки и заполнения швов цементно-песчаным раствором или бетоном по проекту. Типовые решения серии 86 предусматривают омоноличивание стыков для обеспечения пространственной жесткости перекрытия.

• Ребристая плита работает в пролете между несущими опорами, воспринимая временные и постоянные нагрузки от пола, оборудования и перегородок.
• Продольные ребра являются основными несущими элементами, их ориентация должна соответствовать проектному положению — ребрами вниз при опирании на ригели.
• Глубина опирания плиты на опорные конструкции задается рабочей документацией, при монтаже не допускается уменьшение опорной площади.
• Торцевые участки плиты (зоны опирания) не должны повреждаться при строповке и разгрузке — сколы и трещины в этих зонах снижают несущую способность.
• Швы между смежными плитами заполняются бетоном по проекту, анкерные выпуски соединяются для создания диска перекрытия.
• Монтажное положение каждой плиты фиксируется по разбивочным осям и отметкам, отклонение от проектного положения не допускается.
• Подъем плиты выполняется за монтажные петли с использованием траверсного захвата, исключающего перекос и раскачивание изделия.

Соблюдение проектных требований к опиранию и сопряжению плит обеспечивает равномерное распределение нагрузок и эксплуатационную надежность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются в местах, соответствующих проектным опорным зонам — по линии ребер. Прокладки соседних рядов должны располагаться строго по вертикали, не допуская изгиба плиты. Монтажные петли и торцевые кромки защищаются от повреждений. Высота штабеля ограничивается условиями сохранности нижних изделий и подбирается с учетом массы плиты (2340 кг) и схемы складирования.

При транспортировке плита укладывается на транспортное средство ребрами вверх, с опиранием по всей длине на деревянные прокладки. Фиксация производится от продольного и поперечного смещения. Перевозка навалом и с опиранием на слабые кромки запрещена. Погрузка и выгрузка выполняются с использованием грузозахватных приспособлений, исключающих ударные нагрузки и перекосы.
