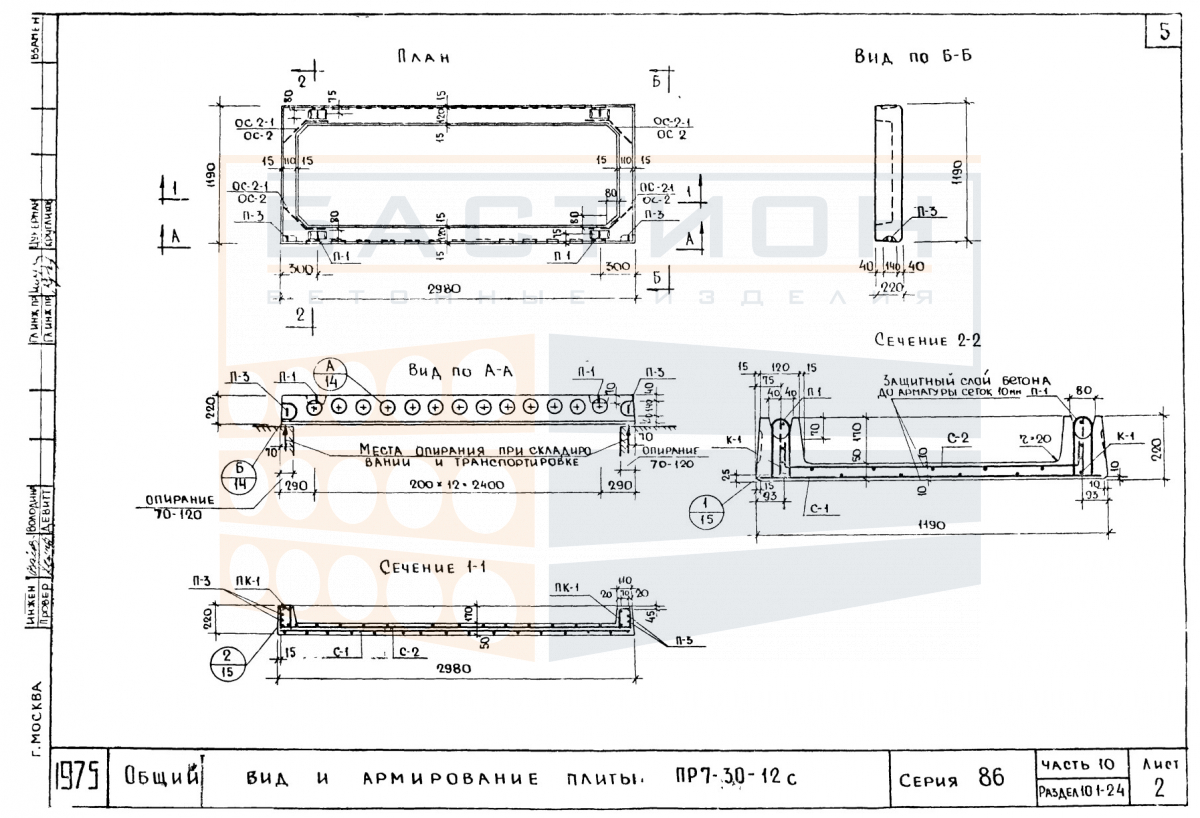

Плита ребристая ПР 7-30-12 с, серия 86, ч. 10, р. 10.1-2.4

Плита ребристая ПР 7-30-12 с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 86, часть 10, раздел 10.1-2.4, регламентирующей конструктивные решения для сборных железобетонных перекрытий. Ребристая конструкция позволяет воспринимать изгибающие нагрузки за счет продольных и поперечных ребер, обеспечивая жесткость и несущую способность плиты при относительно малой массе.

Плита устанавливается в пролете между несущими стенами или балками и передает нагрузку от пола, перегородок, оборудования и временных воздействий на опорные конструкции. Основные эксплуатационные усилия воспринимаются ребрами, работающими на изгиб. Неправильная ориентация ребер относительно опор или недостаточная глубина опирания могут привести к перераспределению напряжений и снижению несущей способности перекрытия. Монтаж должен выполняться строго по проектным отметкам и схемам опирания серии 86.

Область применения и технические особенности

Монтаж плиты ПР 7-30-12 с осуществляется на подготовленные опорные поверхности с выверкой по осям и отметкам. Опирание производится на несущие стены, балки или ригели с обеспечением проектной глубины опирания, указанной в рабочей документации серии 86. Вертикальность и горизонтальность плиты контролируются при установке; перекосы не допускаются. После укладки стыки между плитами омоноличиваются для обеспечения совместной работы перекрытия.

• Продольные и поперечные ребра плиты работают как элементы жесткости, воспринимающие изгибающие нагрузки от собственного веса и эксплуатационных воздействий.
• Передача нагрузки на опоры осуществляется через торцевые участки плиты; повреждение этих зон при строповке или транспортировке снижает несущую способность.
• Укладка плиты производится на выровненное основание; недопустимо опирание на неровную поверхность или с перекосом, вызывающим неравномерное распределение нагрузки.
• Стыки между смежными плитами заполняются бетоном или раствором по проекту, что обеспечивает совместную деформацию перекрытия и защиту швов от проникновения влаги.
• При монтаже необходимо обеспечить проектное положение плиты относительно опорных конструкций, исключая смещение ребер с опор и недостаточную глубину опирания.
• Для плит, устанавливаемых в подвальных или технических помещениях, предусматривается дополнительная гидроизоляция стыков и обработка поверхностей согласно проектным указаниям.
• Запрещается сверление отверстий, пробивка проемов или подрезка ребер без согласования с проектной организацией, так как это нарушает работу армирования и целостность элемента.

Соблюдение требований к опиранию, выверке и омоноличиванию обеспечивает расчетную работу плиты в составе перекрытия и предотвращает образование трещин и прогибов. Все монтажные операции выполняются с использованием инвентарных строповочных устройств, закрепляемых за монтажные петли плиты.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании, исключающем просадку. Изделия укладываются в штабели с прокладками из древесины или другого эластичного материала, располагаемыми строго в местах опорных зон вдоль линии опирания. Прокладки смежных рядов должны находиться на одной вертикальной оси, чтобы избежать перекосов и концентрации напряжений. Высота штабеля определяется массой плит и устойчивостью, но не должна превышать допустимую по схеме складирования.

Транспортировка плит осуществляется в горизонтальном положении на транспортных средствах с фиксацией от продольного и поперечного смещения. Перевозка навалом или с произвольной ориентацией ребер не допускается. Строповка выполняется за монтажные петли без перекоса, с защитой ребер и торцов от ударов. Выгрузка производится плавно, без сбрасывания, с использованием грузоподъемного оборудования, рассчитанного на массу изделия. Плиты не должны опираться на слабые кромки или выступающие части кузова.
