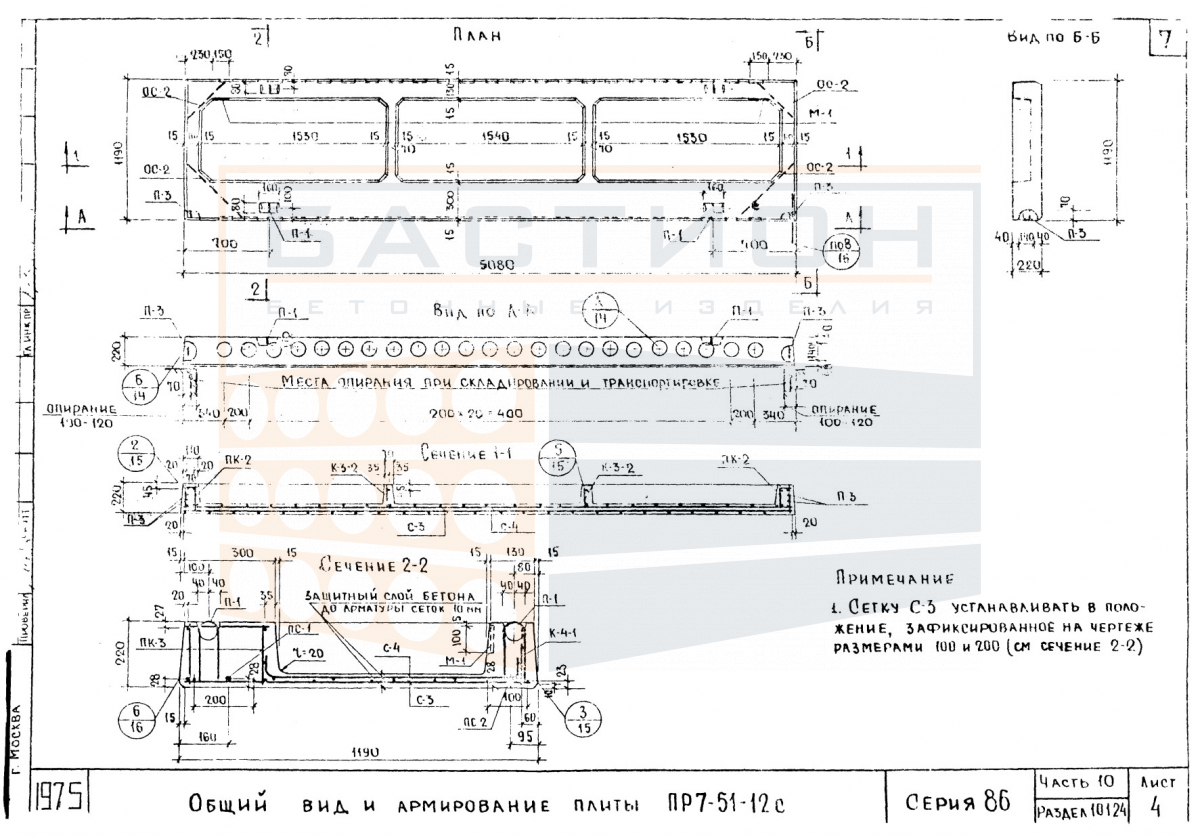

Плита ребристая ПР 7-51-12 с, серия 86, ч. 10, р. 10.1-2.4

Плита ребристая ПР 7-51-12 с — это железобетонный сборный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие соответствует типоразмеру, описанному в серии 86, часть 10, раздел 10.1-2.4. Ребристая конструкция обеспечивает повышенную жесткость при относительном снижении массы, что позволяет перекрывать пролеты с меньшим расходом материала.

Основное назначение плиты — восприятие распределенных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Правильное опирание плиты на опорные конструкции и соблюдение проектной схемы работы являются критическими для обеспечения несущей способности перекрытия. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос плиты, могут привести к перераспределению нагрузок и образованию трещин.

Область применения и технические особенности

Монтаж плиты ПР 7-51-12 с осуществляется в проектное положение с опиранием на несущие элементы в соответствии с рабочими чертежами серии. При укладке необходимо обеспечить равномерное распределение нагрузки, выверку по осям и отметкам, а также качественное заполнение швов между смежными плитами. Анкеровка и омоноличивание стыков выполняются по проектным указаниям для обеспечения совместной работы элементов перекрытия.

• Работает в пролете между несущими опорами: продольные ребра воспринимают изгибающий момент, поперечные — распределяют нагрузку, обеспечивая пространственную жесткость перекрытия.
• Требует проектной глубины опирания: недостаточное опирание снижает несущую способность и может вызвать сколы бетона в опорных зонах, что недопустимо по условиям эксплуатации.
• Торцевые зоны не должны повреждаться при строповке и разгрузке — нарушение целостности бетона в опорных участках снижает ресурс плиты и может привести к разрушению под нагрузкой.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном по проекту, что обеспечивает дисковую работу перекрытия и предотвращает взаимные смещения плит.
• Монтажное положение проверяется по разбивочным осям и высотным отметкам; допуски на смещение и перекос задаются проектной документацией, и их превышение недопустимо.
• Разгрузка и складирование производятся с учетом расположения монтажных петель и опорных зон, чтобы исключить концентрацию напряжений, способных вызвать трещины в бетоне.

Соблюдение перечисленных требований при монтаже обеспечивает проектную работу плиты в составе перекрытия. Контроль за состоянием торцов и опорных участков в процессе эксплуатации позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации.

Правила хранения и транспортировки изделия

Хранение плит ПР 7-51-12 с осуществляется в горизонтальном положении на ровном твердом основании. Прокладки из древесины или другого упругого материала устанавливаются в опорных зонах (под ребрами) строго по одной вертикали по всем ярусам штабеля. Такое размещение предотвращает возникновение изгибающих моментов, способных вызвать деформации и трещины.

Транспортировка производится в положении плашмя с надежной фиксацией от продольных и поперечных смещений. Запрещается перевозка плит навалом, а также с опиранием на монтажные петли или ребра. Погрузка и выгрузка осуществляются краном за монтажные петли, без рывков и ударов. Сохранность кромок и ребер должна контролироваться на всех этапах.
