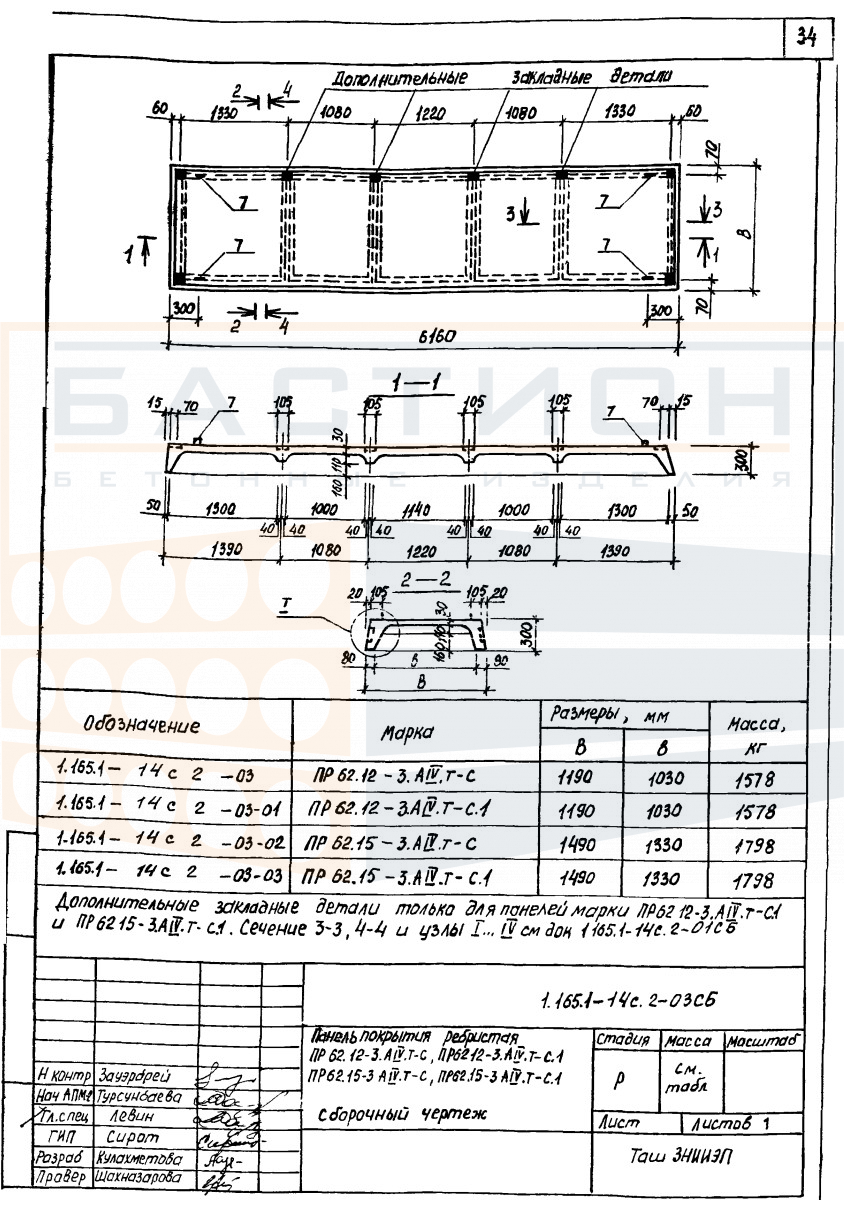

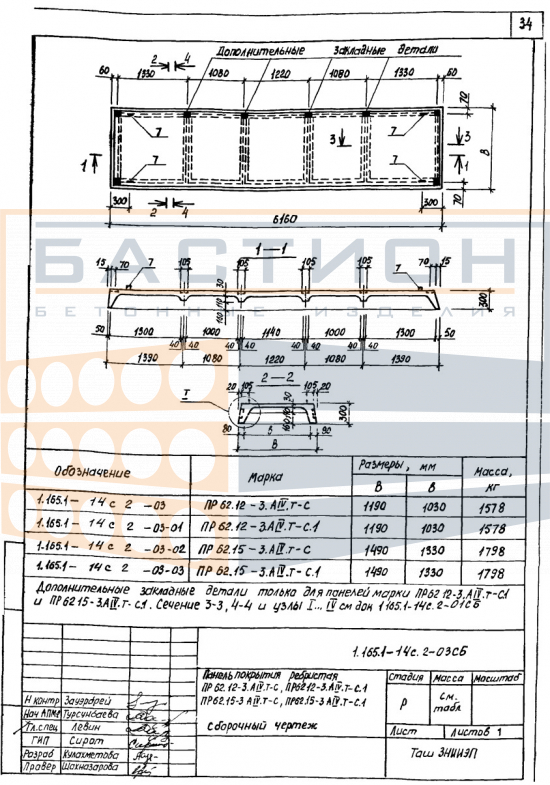

Плита покрытия ребристая ПР 62.15-3 АIVТ-С (ПР 62.15-3 АIVТ-С.1), серия 1.165.1-14с, вып. 2

Плита покрытия ребристая ПР 62.15-3 АIVТ-С — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) промышленных или гражданских сооружений. Изделие относится к серии 1.165.1-14с, выпуск 2, и предназначено для работы в составе сборных железобетонных конструкций с опиранием на балки, фермы или стены. Ребристая конструкция плиты обеспечивает повышенную жесткость и способность воспринимать изгибающие нагрузки от собственного веса, снега, ветра и технологического оборудования.

Плита применяется в покрытиях отапливаемых и неотапливаемых зданий, в том числе при шаге несущих конструкций до 6 м. Опирание плиты осуществляется по двум продольным сторонам на полки ригелей или балки. При монтаже необходимо обеспечить проектную глубину опирания и горизонтальность плоскости. Недостаточная глубина опирания или перекос плиты приводят к неравномерному распределению нагрузок и могут вызвать трещины в ребрах. Торцевые зоны плиты не должны повреждаться при строповке и разгрузке.

Область применения и технические особенности

Плита монтируется в проектное положение с использованием крана. Захват производится за монтажные петли. Перед укладкой проверяется отметка опорных поверхностей. Плита укладывается на слой цементно-песчаного раствора или опорные прокладки по проекту. Сопряжение плит между собой выполняется путем омоноличивания швов. Анкеровка плиты к несущим элементам производится по проекту.

• Плита работает в пролете между несущими опорами (балками, фермами) и передает на них вертикальные нагрузки от покрытия, снега и оборудования.
• Ребристая конструкция с продольными ребрами обеспечивает жесткость при изгибе; межреберные участки снижают массу изделия.
• Опирание плиты производится по двум продольным сторонам на полки ригелей или балки с глубиной опирания, заданной проектом.
• При монтаже требуется проверка отметок опорных поверхностей и укладка плиты на выравнивающий слой раствора.
• Замоноличивание швов между плитами обеспечивает совместную работу в диске покрытия и распределение нагрузок.
• Торцевые зоны плиты не должны повреждаться при строповке и складировании; повреждения снижают несущую способность.
• Не допускается монтаж плиты с перекосом, проворотом или на неподготовленное основание — это вызывает неравномерное опирание.

Таким образом, правильная установка плиты в проектное положение с соблюдением требований к опиранию и замоноличиванию швов обеспечивает её совместную работу в диске покрытия и длительный срок эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной выровненной площадке, исключающей неравномерную осадку. Под ребра плиты укладываются деревянные прокладки в месте расположения продольных ребер. Прокладки соседних плит должны располагаться строго по одной вертикали. Высота штабеля устанавливается по проекту с учетом массы изделий.

Транспортирование плит производится в горизонтальном положении с опорой на продольные ребра. Плиты фиксируются в кузове транспортного средства от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и выгрузка выполняются с использованием монтажных петель. Запрещается сбрасывание и перемещение плит волоком.
