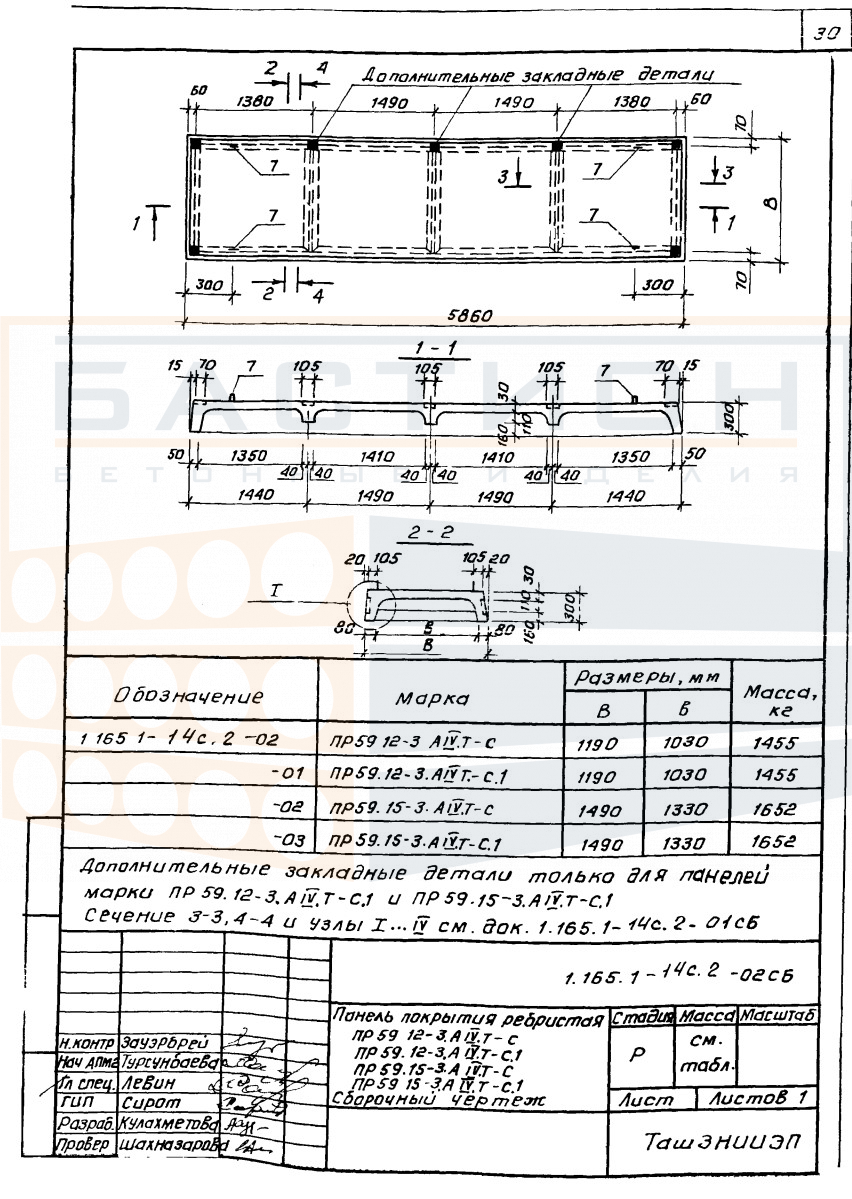

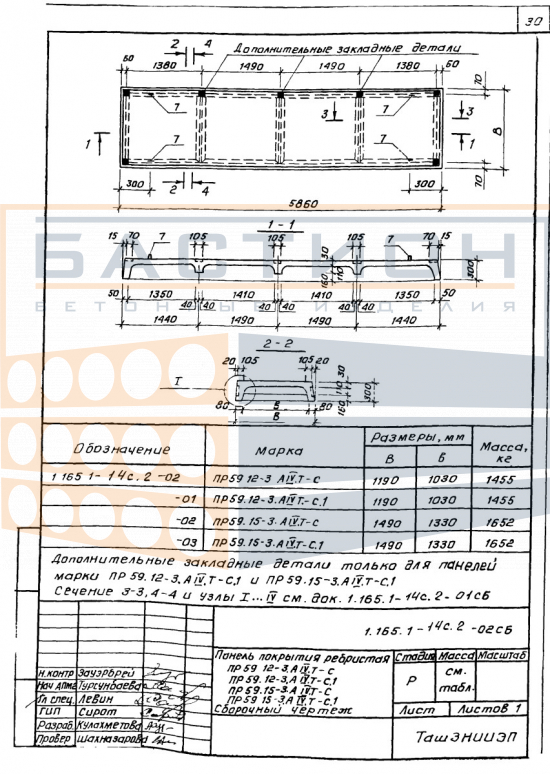

Плита покрытия ребристая ПР 59.15-3 АIVТ-С (ПР 59.15-3 АIVТ-С.1), серия 1.165.1-14с, вып. 2

Плита покрытия ребристая ПР 59.15-3 АIVТ-С (ПР 59.15-3 АIVТ-С.1) — это железобетонный элемент горизонтальной несущей системы здания, используемый для формирования покрытия (кровли) или перекрытия. Изделие относится к серии 1.165.1-14с, выпуск 2, и предназначено для восприятия эксплуатационных нагрузок и передачи их на несущие конструкции — стены, балки или ригели. Конструкция включает продольные и поперечные ребра жесткости, обеспечивающие несущую способность при изгибе в пролете. Материал — тяжелый бетон и стальная арматура, что позволяет выдерживать нагрузки от кровельного пирога, снега и технологического оборудования.

Плиты применяются в промышленных и гражданских зданиях с полным железобетонным каркасом. В зависимости от проектного решения, опирание выполняется на ригели, балки или стены. Глубина опирания и способ анкеровки определяются рабочей документацией. Несоблюдение проектной глубины опирания или искажение положения в плане может привести к нерасчетному перераспределению усилий и локальным разрушениям. Продольные ребра при монтаже должны располагаться строго по направлению пролета. Недопустимо опирание на поперечные ребра или слабые кромки. Швы между смежными плитами заполняются раствором в соответствии с проектом.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с соблюдением опорных зон и зазоров. Типовые технические особенности и ограничения:

• Плита работает в пролете между несущими опорами, передавая нагрузки на ригели, балки или стены через опорные площадки.
• Ребра жесткости обеспечивают восприятие изгибающих моментов; ориентация ребер должна строго соответствовать проектному положению.
• Торцевые зоны плиты являются зонами передачи усилий — повреждения при строповке, разгрузке или хранении недопустимы.
• Сопряжение смежных плит выполняется с омоноличиванием швов и анкеровкой по серии 1.165.1-14с.
• Недопустимо опирание плиты на неподготовленное основание, перекос в горизонтальной плоскости или смещение относительно осей.
• Плиты укладываются по выверенным отметкам опорных конструкций; отклонения от плоскости могут вызвать неравномерную нагрузку.

Соблюдение требований к монтажным опорам и защита торцов необходимы для обеспечения проектной работы конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Места установки прокладок должны находиться в опорных зонах, под ребрами. Прокладки располагаются строго по вертикали во всех рядах штабеля. Высота штабеля определяется несущей способностью нижних изделий и жесткостью прокладок, но не должна превышать рекомендаций серии. Кромки и монтажные петли защищаются от повреждений.

При транспортировке плиты размещаются в кузове на ложементах в местах опорных зон. Изделия должны быть зафиксированы от продольного и поперечного смещения. Перевозка навалом запрещена. Погрузка и разгрузка производятся за монтажные петли, исключая удары и резкие перекосы. Не допускается опирание на слабые кромки или ребра не в проектном положении.
