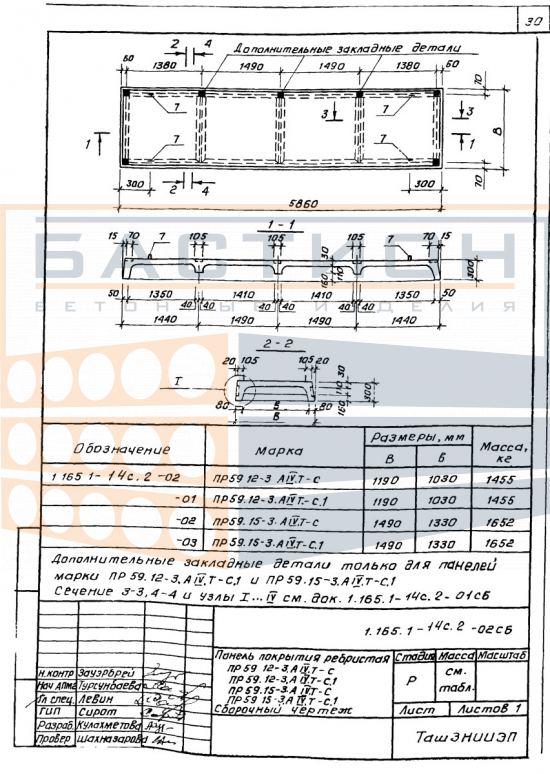

Плита покрытия ребристая ПР 59.12-3 АIVТ-С (ПР 59.12-3 АIVТ-С.1), серия 1.165.1-14с, вып. 2

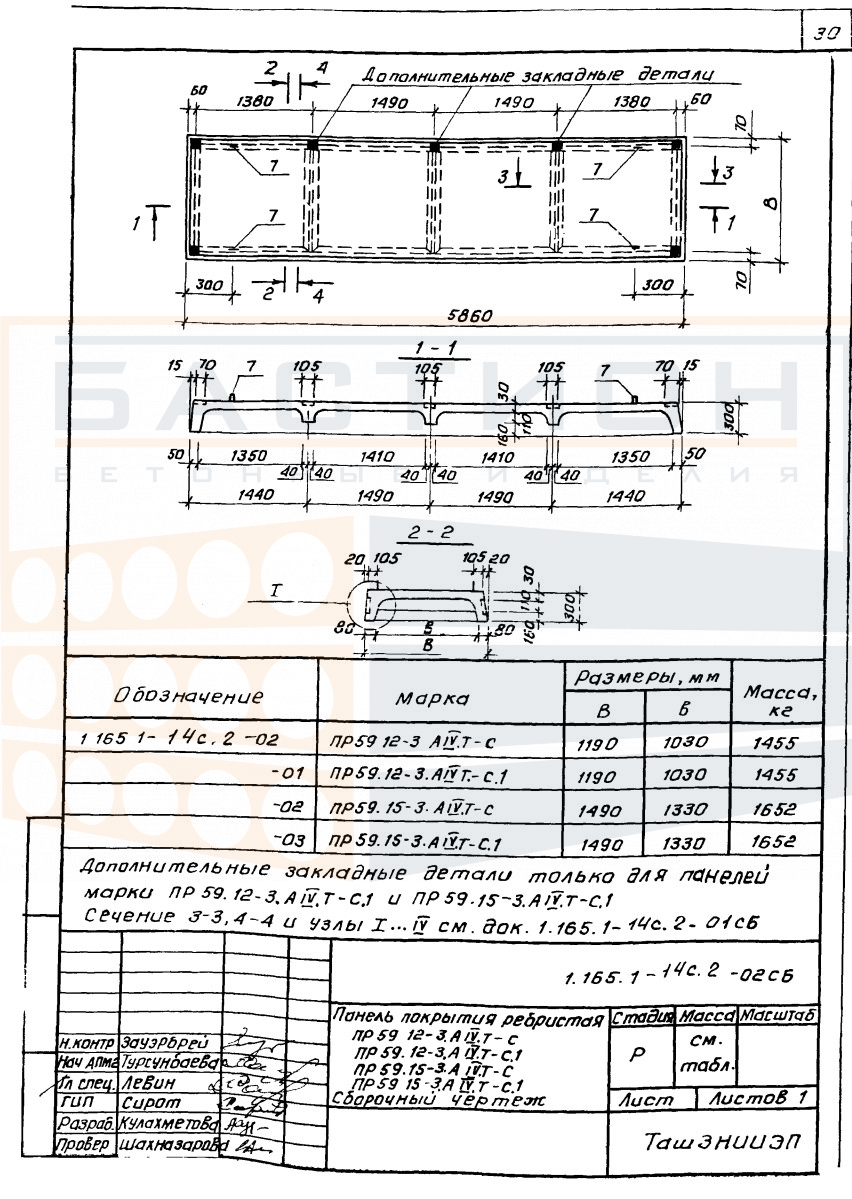

Плита покрытия ребристая ПР 59.12-3 АIVТ-С — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (крыши) в зданиях промышленного и гражданского назначения. Изделие относится к серии 1.165.1-14с, выпуск 2, и предназначено для восприятия нагрузок от кровли, снега, технологического оборудования и передачи их на несущие стены, колонны или ригели.

Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе за счет продольных и поперечных ребер. Работа ребер позволяет перекрывать пролеты до 6 м с минимальным расходом бетона по сравнению с плоскими плитами. Неправильная ориентация ребер при монтаже или недостаточная глубина опирания могут привести к перераспределению напряжений и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плит выполняется на опорные элементы (стены, балки, ригели) с соблюдением проектной глубины опирания. Опирание ребер осуществляется на несущие конструкции; пустоты между ребрами не предназначены для прокладки коммуникаций без дополнительного проектного решения. Перед установкой проверяются отметки опорных площадок и вертикальность опорных элементов. Стыки между смежными плитами омоноличиваются для обеспечения совместной работы перекрытия.

• Изделие работает в пролете между несущими опорами, передавая нагрузку от кровли и снега на стены или колонны.
• Продольные и поперечные ребра воспринимают изгибающие моменты, обеспечивая жесткость плиты при действии вертикальных нагрузок.
• Опирание ребер должно производиться по всей их длине на несущие элементы, исключая точечное опирание, которое вызывает концентрацию напряжений.
• Торцевые зоны плиты содержат монтажные петли; при строповке и разгрузке не допускается повреждение ребер и торцов изделия.
• Швы между плитами после монтажа заполняются бетоном (омоноличиваются) для обеспечения совместной работы и распределения нагрузок.
• Монтажная плоскость опорных площадок выверяется по отметкам; отклонение от горизонтали не должно превышать значений, указанных в схеме монтажа.

Выбор типоразмера плиты и схема опирания определяются проектной документацией на основании расчетов несущей способности и пролета перекрытия. При монтаже следует руководствоваться рабочими чертежами серии 1.165.1-14с, выпуск 2.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В зонах опирания (под ребрами) устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали в штабеле. Прокладки располагаются строго в местах опорных узлов, чтобы исключить изгиб и повреждение ребер при длительном хранении. Высота штабеля определяется проектом складирования с учетом массы изделий (1455 кг) и несущей способности основания.

Транспортировка производится в горизонтальном положении с фиксацией от продольного и поперечного смещения. Плиты не должны перевозиться навалом; укладка на транспортное средство выполняется с опиранием на прокладки в тех же зонах, что и при складировании. Запрещается сбрасывание плит, а также воздействие ударных нагрузок на ребра и торцы. При погрузке и выгрузке строповка осуществляется за все монтажные петли без перекосов.
