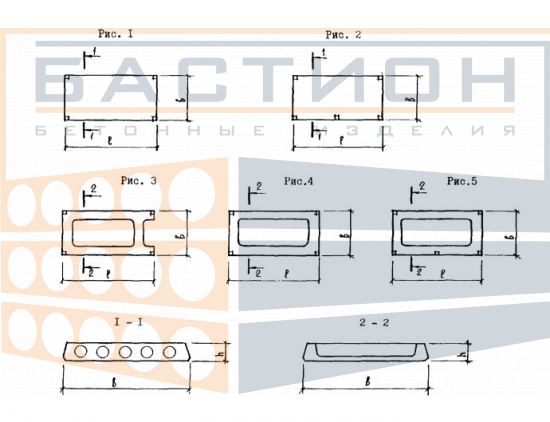

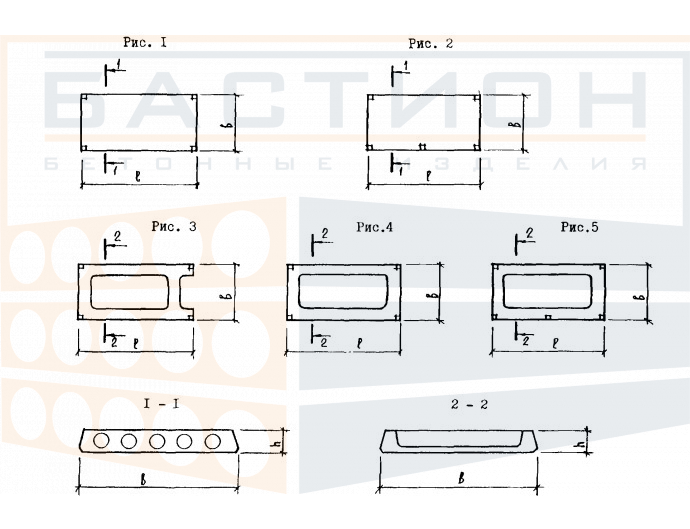

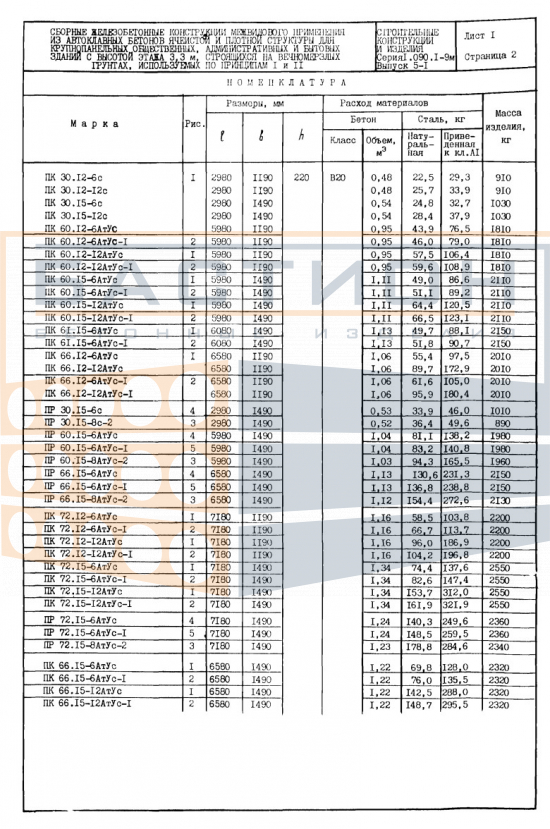

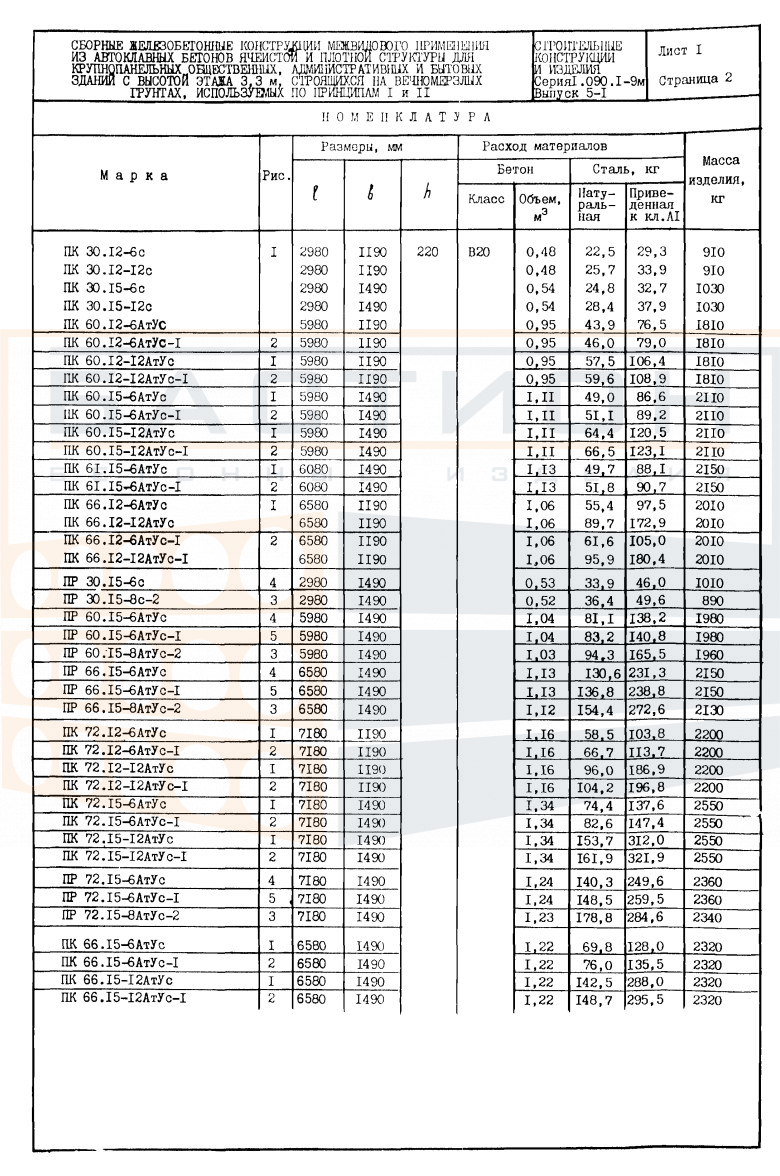

Плита ребристая ПР 72.15-8 АтVс-2, серия 1.090.1-9м, выпуск 5-1

Плита ребристая ПР 72.15-8 АтVс-2 серии 1.090.1-9м выпуск 5-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий. Конструкция плиты включает продольные и поперечные ребра, работающие совместно с верхней полкой, что обеспечивает высокую жесткость при изгибе. Изделие предназначено для восприятия равномерно распределенных нагрузок от пола, перегородок, оборудования и людей.

Ребристая плита перекрывает пролеты длиной до 7,2 м при толщине полки 220 мм. Масса изделия 2340 кг позволяет выполнять монтаж автокранами средней грузоподъемности. Плиты применяются в зданиях различного назначения: промышленных, складских, общественных и жилых, где требуется перекрытие крупных пролетов с повышенной нагрузкой. Ошибочный выбор глубины опирания или повреждение торцов плиты могут привести к снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на железобетонные ригели, стены или балки. Глубина опирания устанавливается проектом и должна быть не менее 120 мм. Опирание производится через выравнивающий слой раствора. После установки производится анкеровка и омоноличивание швов.

• Плита работает в пролете между несущими опорами, воспринимая распределенную нагрузку от пола, перегородок, оборудования и временные нагрузки, и передает их на опорные конструкции.
• Ребра плиты ориентируются вниз; они являются основными несущими элементами, воспринимающими изгибающие моменты, возникающие под действием нагрузок, и обеспечивают жесткость перекрытия.
• Опирание плиты производится на торцевые опорные зоны; любые повреждения бетона или арматуры в этих участках существенно снижают несущую способность изделия и не допускаются.
• Для выравнивания и равномерной передачи нагрузки под плиту укладывается слой цементно-песчаного раствора, толщина которого задается проектной документацией и контролируется при монтаже.
• После установки смежных плит швы между ними заполняются бетоном или мелкозернистым раствором; при необходимости выполняется омоноличивание с обеспечением совместной деформации.
• Анкеровка плит к ригелям или стенам выполняется по проекту с помощью закладных деталей; это обеспечивает связь перекрытия с несущим каркасом и восприятие горизонтальных усилий.
• Запрещается пробивка отверстий в ребрах и полке плиты без проектного обоснования; ослабление сечения может привести к потере несущей способности.

Соблюдение технологии монтажа и требований к опиранию позволяет реализовать проектную работу плиты. Невыполнение этих условий ведет к перегрузке элементов, образованию трещин и сокращению срока службы перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном, очищенном основании с несущей способностью, исключающей просадку. Под ребра в местах опирания укладываются деревянные прокладки; при формировании штабеля вышележащие плиты укладываются с совпадением положения прокладок. Высота штабеля ограничивается допустимой нагрузкой на нижние плиты и указывается в технологической документации.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Плиты укладываются на ложементы транспортного средства, исключающие опирание на полку. Строповка производится за четыре монтажные петли с использованием траверс для предотвращения перекоса. Запрещается перемещение плит кантованием, сбрасывание и ударные нагрузки.
