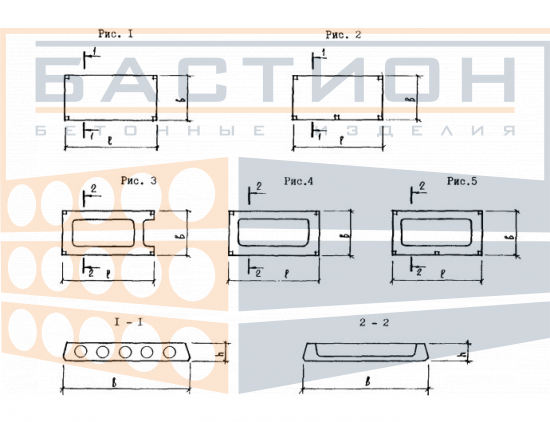

Плита ребристая ПР 30.15-8с-2, серия 1.090.1-9м, выпуск 5-1

Плита ребристая ПР 30.15-8с-2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия или покрытия в составе сборных каркасов. Ребра жесткости воспринимают изгибающие нагрузки, обеспечивая пространственную работу конструкции при опирании на несущие стены, балки или ригели. Изделие относится к решениям серии 1.090.1-9м, выпуск 5-1, разработанной для промышленных и гражданских зданий с регулярной сеткой колонн.

Плита предназначена для эксплуатации в условиях статических и временных нагрузок от пола, оборудования, людей и перегородок. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос ребер, могут привести к перераспределению усилий и снижению несущей способности. Проектное положение плиты фиксируется в соответствии с рабочими чертежами серии, а стыки омоноличиваются для обеспечения диска перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по отметкам и осям. Опирание производится по коротким сторонам на ригели или стены; глубина опирания задается проектом. Ребра плиты ориентируются в пролет, обеспечивая передачу нагрузки на несущие элементы. После установки швы между плитами заполняются бетоном по проектному решению, анкеровка связывает плиты с каркасом.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет продольных ребер жесткости.
• Опирание производится по коротким сторонам; глубина опирания и конструкция узла задаются рабочими чертежами серии 1.090.1-9м.
• Ребра ориентируются строго в направлении пролета; монтаж с поворотом или перекосом ребер не допускается.
• После установки швы и анкерные выпуски омоноличиваются для создания жесткого горизонтального диска перекрытия.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как в этих зонах передаются опорные реакции.
• Пустоты в ребрах (если предусмотрены конструкцией) используются только по проектному назначению, без несанкционированной прокладки коммуникаций.

Соблюдение технологии монтажа и проектных параметров опирания обеспечивает расчетную работу плиты в составе перекрытия. Отклонения от схемы установки или повреждение ребер снижают несущую способность и требуют дополнительного усиления по проекту.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В опорных зонах устанавливаются деревянные или бетонные прокладки, совпадающие по вертикали между рядами. Высота штабеля определяется с учетом массы изделий (890 кг) и допустимой нагрузки на нижний ряд по условиям серии и требованиям ГОСТ 13015-2012.

Транспортировка производится в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом или с опиранием на ребра и торцы. Погрузка и разгрузка выполняются с использованием монтажных петель, без ударов и резких рывков. Повреждение ребер, торцов или монтажных петель не допускается.
