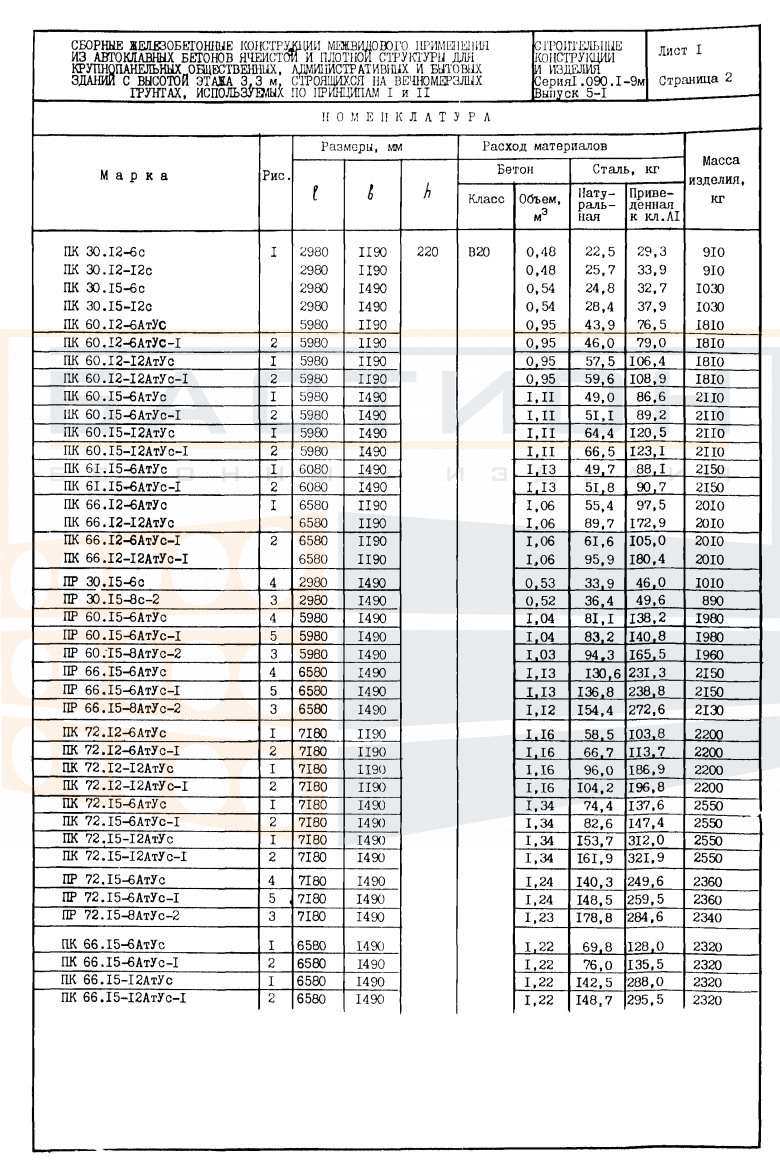

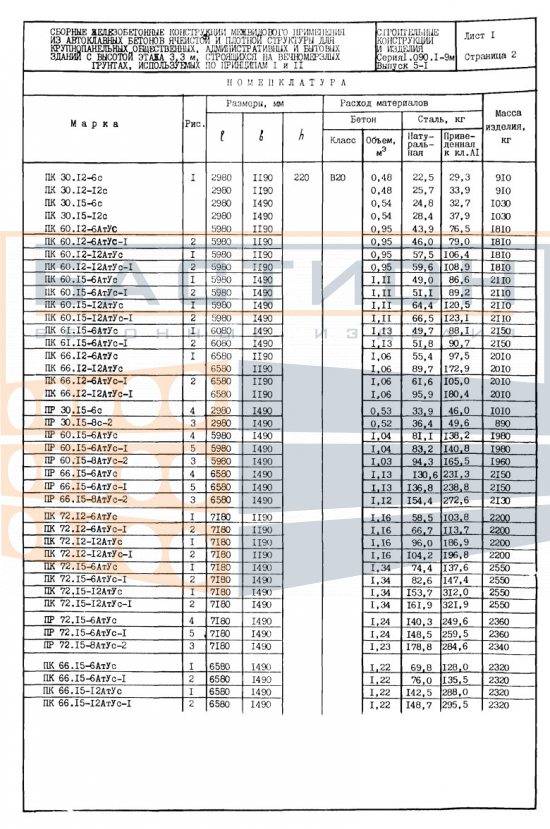

Плита ребристая ПР 66.15-6 АтVс (ПР 66.15-6 АтVс-1), серия 1.090.1-9м, выпуск 5-1

Плита ребристая ПР 66.15-6 АтVс — это железобетонный элемент горизонтальной несущей системы здания, работающий как часть сборного перекрытия. Изделие предназначено для восприятия постоянных и временных нагрузок от вышележащих конструкций, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция с продольными ребрами обеспечивает повышенную жесткость при относительно сниженной массе по сравнению со сплошными плитами. Типоразмер относится к серии 1.090.1-9м, выпуск 5-1, регламентирующей параметры ребристых плит для гражданских и промышленных зданий.

Применение плит данного типоразмера требует точного соблюдения проектных отметок опорных зон и правильной ориентации ребер. Опирание осуществляется на несущие элементы (стены, ригели или балки) с обеспечением проектной глубины опирания. Ошибки при монтаже, такие как смещение плиты, перекос или повреждение торцевых участков, могут привести к снижению несущей способности и неравномерной передаче нагрузок. Перед установкой необходимо проверить геометрию опорных площадок и состояние монтажных петель.

Область применения и технические особенности

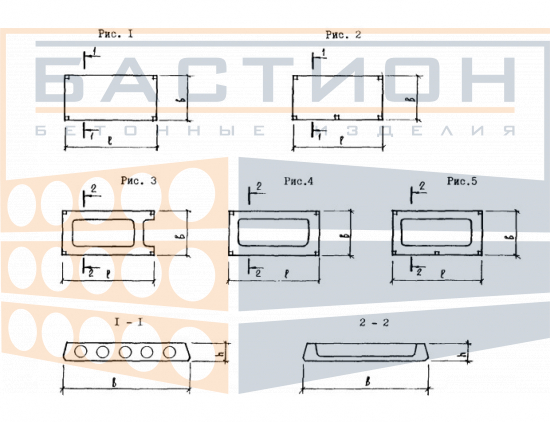

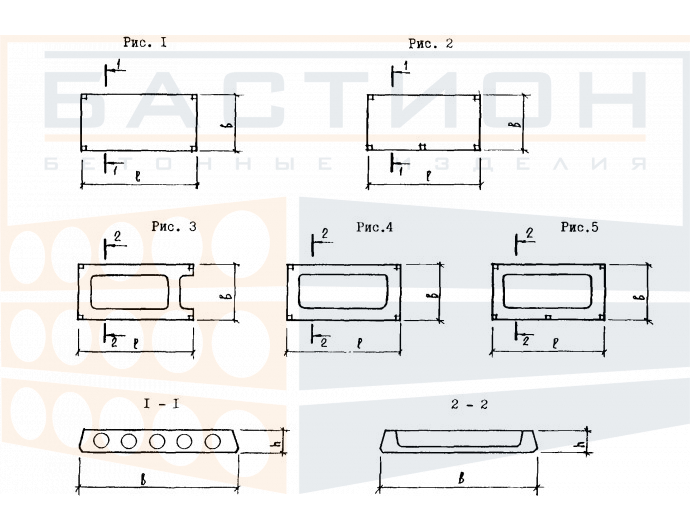

Плиты ПР 66.15-6 применяются в перекрытиях зданий с несущими стенами или каркасной схемой с шагом колонн, соответствующим длине плиты (6580 мм). Рабочее армирование класса АтVс обеспечивает восприятие изгибающих моментов в продольном направлении. Ребристая форма с продольными ребрами высотой 220 мм и полкой в уровне верха создаёт жёсткую конструкцию, способную нести нагрузки при относительно небольшом собственном весе. Монтаж выполняется с использованием крановой техники, строповка — за четыре монтажные петли. После установки швы между плитами заполняются бетоном по проектному решению.

• Плита работает в пролёте между опорами; продольные ребра воспринимают изгибающие усилия, а полка распределяет нагрузку на ребра.
• Опирание производится на несущие стены или ригели; глубина опирания задаётся проектом и не должна быть менее установленной величины.
• При монтаже необходимо исключить перекос плиты и повреждение торцов; монтажные петли используются только для строповки.
• Торцевые зоны не должны иметь сколов и трещин, так как это снижает сопротивление сдвигу и опорную прочность.
• Швы между смежными плитами омоноличиваются для обеспечения совместной работы; заполнение выполняется бетоном класса не ниже проектного.
• Не допускается использовать пустоты между ребрами для прокладки коммуникаций без специальных проектных решений.
• При транспортировке и хранении плита должна находиться в горизонтальном положении на прокладках, расположенных в опорных зонах.

Соблюдение перечисленных требований при монтаже и эксплуатации обеспечивает корректную работу плиты в составе перекрытия на протяжении всего срока службы здания.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной твёрдой площадке с исключением просадок грунта. Изделия укладываются в горизонтальном положении на деревянные или бетонные прокладки, расположенные строго под опорными зонами (местами установки монтажных петель). Прокладки соседних штабелей должны совпадать по вертикали, чтобы избежать изгибающих нагрузок на плиту. Высота штабеля определяется проектом складирования с учётом массы и геометрии изделий.

Транспортировка выполняется в горизонтальном положении с фиксацией, предотвращающей смещение и раскачивание. Перевозка навалом не допускается. Плиты размещаются на транспортном средстве на прокладках, расположенных в опорных зонах, с равномерным распределением нагрузки. При погрузке и разгрузке запрещается ронять изделия, допускать удары о борта кузова или другие конструкции. Строповка производится за все четыре монтажные петли с использованием траверсы, исключающей перекос.
