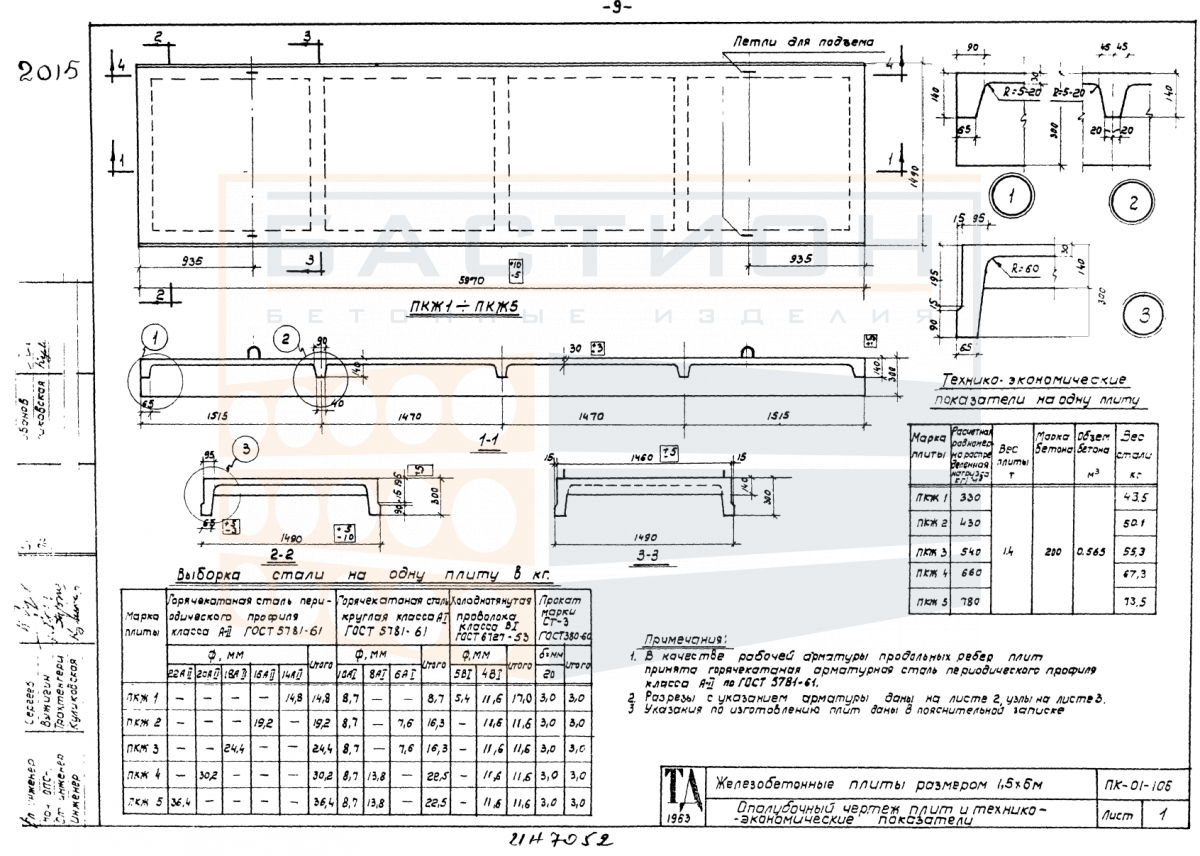

Плита ребристая ПКЖ 4, серия ПК-01-106

Плита ребристая ПКЖ 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к серии ПК-01-106, предусматривающей ребристые плиты для пролетов с нагрузками от пола, оборудования и временных воздействий. Работа ребер обеспечивает жесткость конструкции и восприятие изгибающих усилий в пролете между несущими опорами.

Применение плиты ПКЖ 4 целесообразно в каркасных зданиях с шагом колонн до 6 м, где требуется высокая несущая способность при ограниченной массе. Характер нагрузок предполагает передачу усилий на ригели, балки или стены через опорные зоны плиты. Ошибки при опирании, повреждение торцов или неправильная ориентация ребер могут привести к снижению расчетной жесткости или деформациям перекрытия.

Область применения и технические особенности

Плита монтируется в проектное положение на выровненные опорные поверхности с соблюдением проектной глубины опирания. Ребра направляются вниз, формируя совместно с полкой жесткий тавр, работающий на изгиб. Сопряжение с несущими элементами выполняется через анкеровку закладных деталей или сварку выпусков арматуры с последующим омоноличиванием швов.

• Изделие работает в пролете между опорами, воспринимая вертикальные нагрузки от вышележащих конструкций и оборудования.
• Правильная ориентация ребер обеспечивает распределение изгибающих моментов и предотвращает образование трещин в полке.
• Торцевые зоны плиты являются опорными; повреждение торцов не допускается, так как это влияет на площадь опирания и несущую способность.
• Монтажное положение проверяется по отметкам осей и уровню; перекос плиты при установке приводит к неравномерной передаче нагрузки.
• Швы между соседними плитами заполняются бетоном по проекту для обеспечения совместной работы и жесткости перекрытия.
• Пустоты в ребрах или полке не предназначены для не предусмотренной проектом прокладки коммуникаций без согласования с проектной документацией.

Соблюдение требований к опиранию и монтажу гарантирует проектную работу плиты в составе перекрытия. Отклонение от схемы опирания снижает несущую способность и может вызвать сверхнормативные прогибы.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на выровненной площадке с твердым покрытием. Прокладки устанавливаются строго в местах, соответствующих опорным зонам, и располагаются по вертикали одна над другой. Высота штабеля определяется с учетом массы изделия и условий работы склада; каждый ярус разделяется прокладками, исключающими контакт между изделиями.

При транспортировке плиты размещаются в кузове на подкладках в опорных зонах и фиксируются от смещения. Перевозка навалом или с опиранием на ребра не допускается. Строповка выполняется за монтажные петли с защитой от перекоса. Исключаются ударные нагрузки и повреждения торцов, ребер и закладных деталей при погрузочно-разгрузочных работах.
