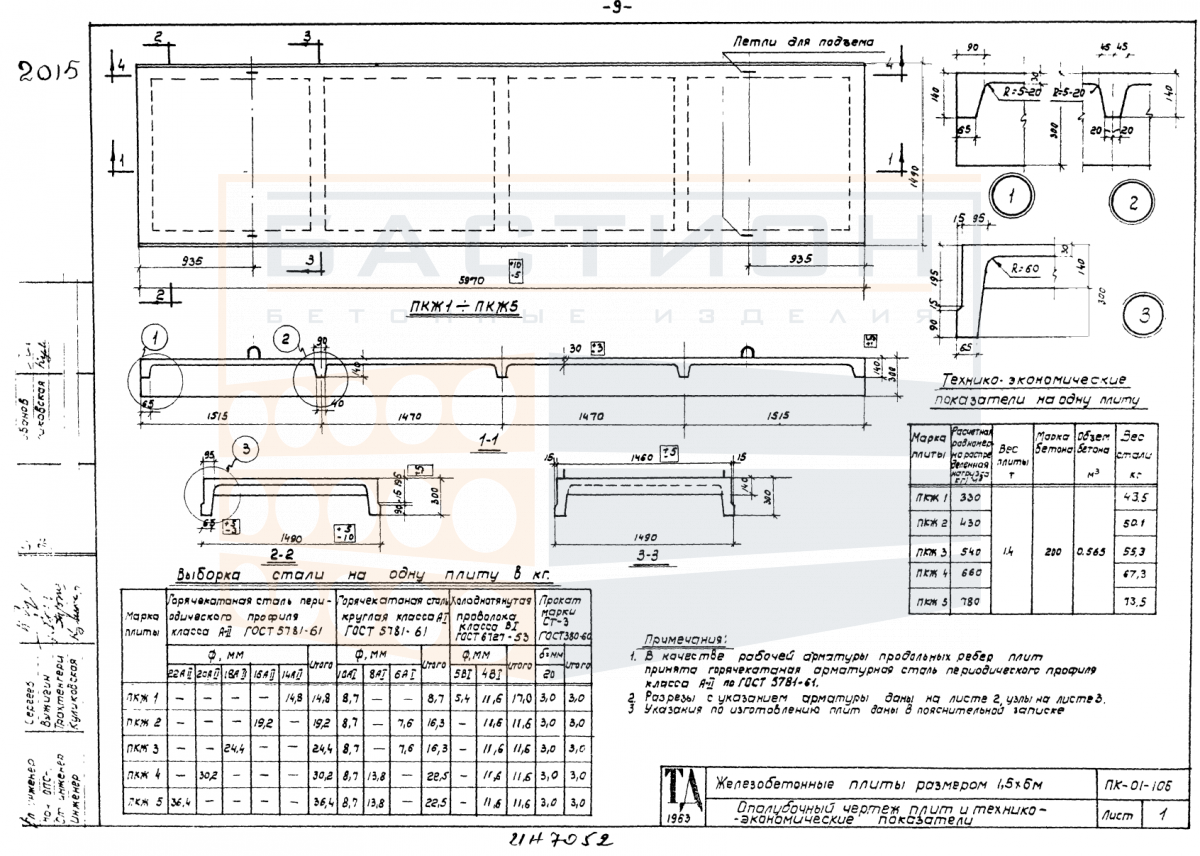

Плита ребристая ПКЖ 1, серия ПК-01-106

Плита ребристая ПКЖ 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Наличие продольных рёбер обеспечивает повышенную жёсткость конструкции при относительно небольшой собственной массе. Типоразмер относится к серии ПК-01-106 и предназначен для применения в сборных железобетонных перекрытиях с проектным опиранием на несущие конструкции.

В зависимости от проектных решений плита может опираться на ригели, балки или кирпичные стены. Точная глубина опирания и схема анкеровки определяются рабочей документацией. Недостаточное опирание или перекос плиты при монтаже приводят к перераспределению усилий и снижению несущей способности перекрытия. При монтаже необходимо обеспечить равномерное распределение нагрузки на опорные зоны и исключить повреждение торцевых рёбер. Для обеспечения пространственной жёсткости здания швы между смежными плитами заполняются бетоном по проекту.

Область применения и технические особенности

Плиты ребристые ПКЖ 1 монтируются в состав перекрытий отапливаемых и неотапливаемых зданий. Укладка плит выполняется на выверенные отметки опорных конструкций с обязательной проверкой горизонтальности. Стыки между плитами омоноличиваются после установки всех элементов перекрытия. Проектное положение рёбер должно строго соответствовать чертежам — рёбра обращены вниз при монтаже.

• Опирание плиты осуществляется на две стороны — по коротким сторонам на ригели, балки или несущие стены. Глубина опирания назначается проектом.
• При транспортировке и складировании не допускается опирание плиты на рёбра или углы. Плита должна лежать на ровном основании с прокладками в опорных зонах.
• В процессе монтажа запрещается воздействие на монтажные петли, превышающее проектную нагрузку. Строповка производится за все предусмотренные петли.
• Швы между плитами заполняются бетоном класса по проекту с обязательным уплотнением. После омоноличивания плита работает как часть единого диска перекрытия.
• Для исключения коррозии арматуры торцевые участки плит не должны подвергаться ударным нагрузкам и сколам бетона.
• При необходимости пропуска инженерных коммуникаций отверстия выполняются по проекту, без нарушения арматурного каркаса в рёбрах.
• Складирование плит производится в штабели с применением деревянных прокладок, расположенных строго по вертикали в опорных зонах.

Соблюдение перечисленных требований при монтаже и эксплуатации обеспечивает проектную работу плиты в составе перекрытия и предотвращает образование трещин и деформаций.

Правила хранения и транспортировки изделия

Плиты хранятся на открытых площадках с твёрдым ровным покрытием. Изделия укладываются в горизонтальном положении на деревянные прокладки, установленные в местах, соответствующих опорным зонам, с совпадением прокладок по вертикали. Высота штабеля назначается с учётом массы и прочности прокладок, а также устойчивости стопы. Монтажные петли при складировании должны оставаться свободными для строповки.

Транспортировка плит осуществляется автотранспортом с фиксацией изделий от смещения. Плиты укладываются на подкладки и закрепляются стропами или упорами. Запрещается перевозка плит навалом. Погрузка и выгрузка производятся с использованием траверс, обеспечивающих равномерное распределение усилия на все монтажные петли. Без траверс подъём плит не допускается. При разгрузке необходимо исключить удары плит друг о друга.
