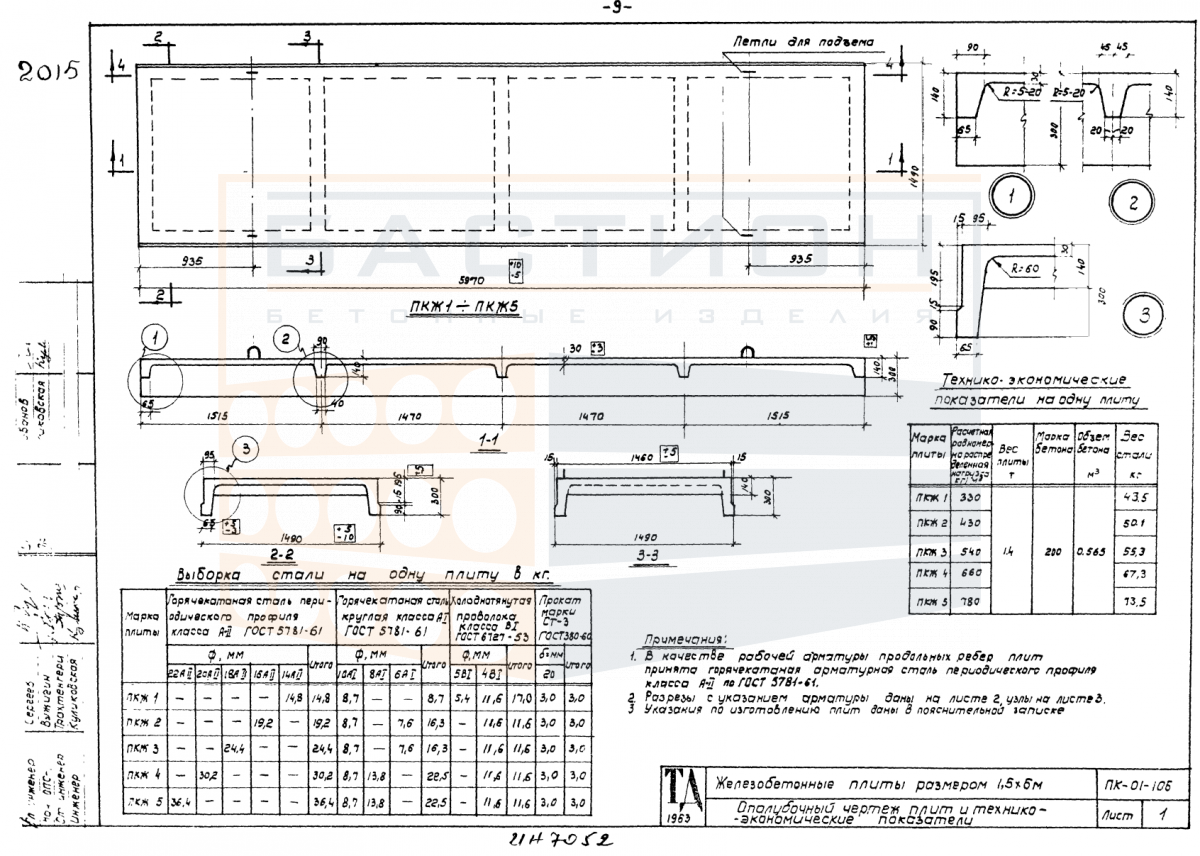

Плита ребристая ПКЖ 3, серия ПК-01-106

Плита ребристая ПКЖ 3 серии ПК-01-106 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия. Изделие воспринимает нагрузки от пола, перегородок, оборудования и людей и передает их на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость и позволяет перекрывать пролеты при невысокой массе элемента.

Изделие относится к типовым решениям серии ПК-01-106, предназначенной для сборных железобетонных перекрытий гражданских и промышленных зданий. Плита ПКЖ 3 используется в качестве рядового элемента в пролетах с равномерно распределенными нагрузками. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к снижению несущей способности и появлению трещин. При монтаже необходимо обеспечить проектное положение плиты и омоноличивание стыков.

Область применения и технические особенности

Плита монтируется на опорные поверхности стен или ригелей с выверкой по отметкам и осям. Глубина опирания устанавливается проектом и должна быть не менее проектной. В месте опирания необходимо предусмотреть выравнивающий слой из цементно-песчаного раствора. После установки плиты выполняют анкеровку и омоноличивание швов для обеспечения совместной работы конструкции.

• Ребра плиты работают как продольные балки, воспринимающие изгибающие моменты в пролете, что обеспечивает эффективное перераспределение нагрузки на опоры.
• Глубина опирания плиты на несущие конструкции задается проектом и должна быть подтверждена в рабочей документации; отклонение от проектного значения недопустимо.
• Торцевые зоны плиты являются наиболее напряженными участками; повреждение торцов при строповке, транспортировке или монтаже снижает несущую способность.
• Монтажная плоскость опорных участков должна быть горизонтальной; для компенсации неровностей применяется выравнивающий слой раствора.
• Швы между плитами заполняются бетоном или раствором по проекту; омоноличивание обеспечивает распределение нагрузки и герметизацию перекрытия.
• Маркировка плиты содержит информацию о типоразмере, массе и дате изготовления; сверка с проектом обязательна перед монтажом.

Применение плиты ПКЖ 3 в составе перекрытия по серии ПК-01-106 требует соблюдения проектных параметров опирания и фиксации. Каждый этап монтажа должен контролироваться по рабочей документации.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Для предотвращения повреждения нижней поверхности и ребер под опорные зоны укладываются деревянные прокладки. Прокладки должны располагаться строго по вертикали в штабеле. Высота штабеля определяется расчетом с учетом массы изделий и прочности нижних элементов.

При транспортировке плиты закрепляются в кузове транспортного средства во избежание смещения. Перевозка навалом не допускается. Погрузка и разгрузка производятся за монтажные петли с применением траверс, исключающих перекос и раскачивание. Ударные нагрузки на ребра и торцы должны быть исключены.
